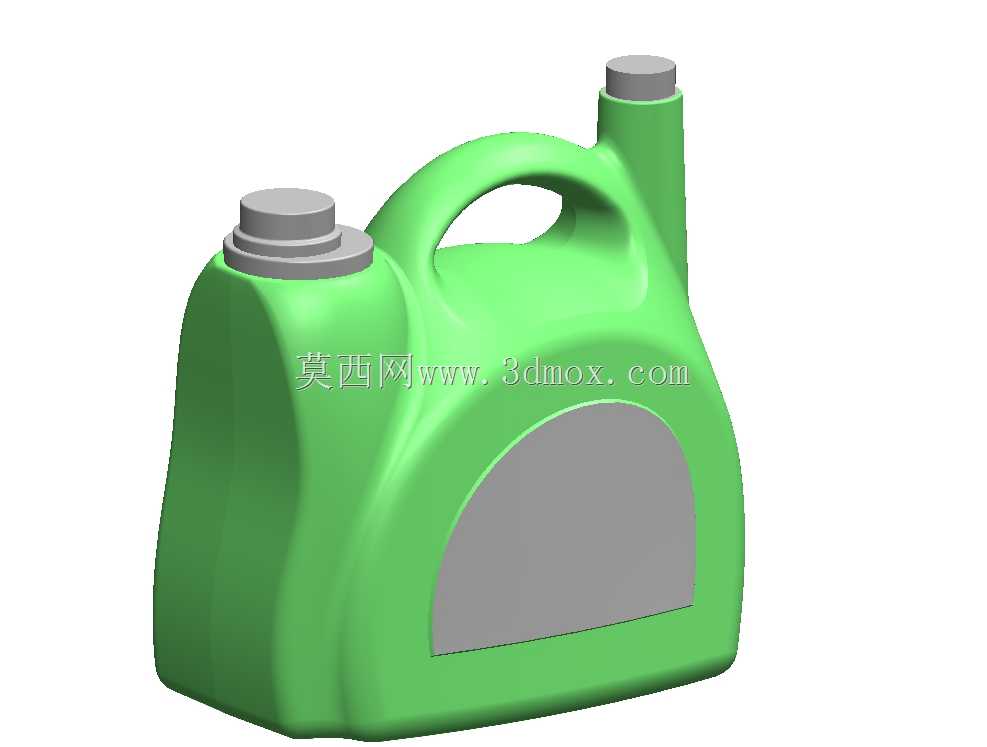

双口带提手塑料盛装容器结构设计

　　日常生产与民用场景里，这类带集成提手的双口塑料盛装容器，覆盖的使用场景非常广，小到汽修门店的机油分装、家用清洁液存储，大到车间切削液临时转运、园艺水溶肥配比盛装，都能见到同结构产品的身影。做这类结构设计的时候，首先要考虑的是实际使用中的握持受力，提手部分的内圈弧度要贴合成年人手掌自然弯曲的形态，不能出现尖锐棱边，提手与壶身的连接位置要做渐变加厚的过渡筋，避免满装状态下提拎时连接处出现应力发白甚至开裂的问题，毕竟这类容器满装液体后整体重量能达到4到5公斤，连接位置的强度冗余必须留足。双口的结构设计不是随意排布的，靠前的大口径口是主加注口，口径尺寸匹配常规漏斗以及大流量倾倒的需求，螺纹规格选用通用的粗牙密封螺纹，

　　配套的密封盖内侧要预留密封胶圈的安装槽，保证倾倒或者倒置的时候不会出现渗漏；靠后的小口径口是导流排气口，当主口大流量倾倒液体的时候，小口径口能够平衡壶内外的气压差，避免液体流出时出现断断续续的咕嘟喷溅情况，这个小口径的位置要特意设置在壶身靠上的后侧，保证倾倒时液位不会没过这个排气口，不然就失去了气压平衡的作用。壶身正面预留的椭圆形凹陷区域，是专门留给标签粘贴的位置，这个区域做了微凹的平面处理，比周围壶身低0.3到0.5毫米，粘贴纸质或者塑料标签的时候不会因为边缘凸起出现刮蹭起翘的问题，标签区域的大小要匹配常规的产品说明标签尺寸，不需要额外做卡扣结构，靠平面贴合就能保证标签粘贴的平整度。壶身的整体轮廓做了圆弧过渡，没有直角结构，

　　一方面是注塑生产的时候能够减少应力集中，降低注塑冷却过程中的翘曲变形概率，另一方面圆弧外壁在受到外力撞击的时候，能够更好地分散冲击力，比直角结构的抗摔性能提升不少。底部的设计要保证放置的稳定性，底部边缘做一圈凸起的支撑边，支撑边的平面度公差要控制在0.2毫米以内，保证放在水平台面的时候不会出现晃荡，底部中间区域做轻微的内凹，避免放置时因为底部中间的注塑缩痕导致放置不稳。壁厚设计上，整体采用渐变壁厚，壶身主体壁厚控制在2毫米左右，提手位置、口部螺纹位置、底部支撑边位置的壁厚加厚到2.8到3毫米，既能够保证整体结构强度，又不会因为壁厚过厚导致注塑周期过长、原料成本过高，同时壁厚的渐变过渡要平缓，避免出现壁厚突变导致的缩痕、

　　气泡等注塑缺陷。从安装和适配的角度来说，这类容器的整体外轮廓宽度控制在180毫米左右，高度控制在260毫米左右，厚度控制在120毫米左右，能够适配常规的仓储货架层板间距，也能放入大多数汽车的后备箱储物槽、家用储物柜的隔层，不需要额外预留特殊的安装空间，本身作为独立盛装容器使用，不需要和其他设备做刚性连接，只需要保证放置时的稳定性即可。设计的时候还要考虑堆叠的需求，壶盖顶部的平面要和底部的内凹轮廓做匹配，多个空壶堆叠的时候，上层壶的底部能够卡入下层壶的壶盖位置，避免堆叠时出现滑落，空壶堆叠的层数可以达到5到6层，能够大幅降低仓储和运输过程中的空间占用。另外壶身的侧面没有额外的凸起结构，整体轮廓规整，在自动化灌装生产线上，能够顺利通过传送带的导向栏，不会因为侧面凸起出现卡滞，适配常规的液体灌装生产线的工位尺寸，不需要对生产线做特殊改造就能完成灌装、旋盖、贴标的全流程生产。
