瓦力履带式智能机器人外观结构设计

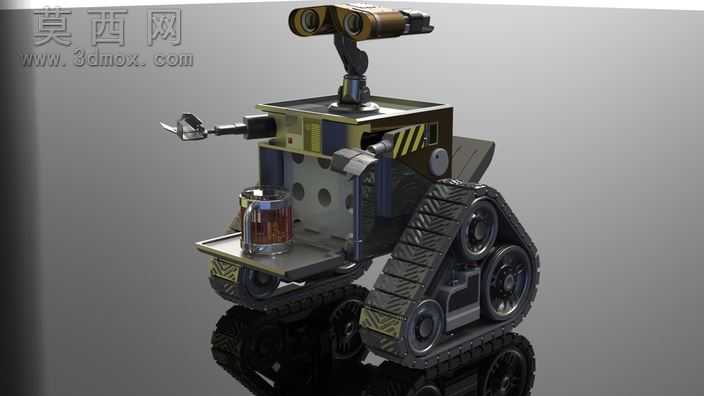

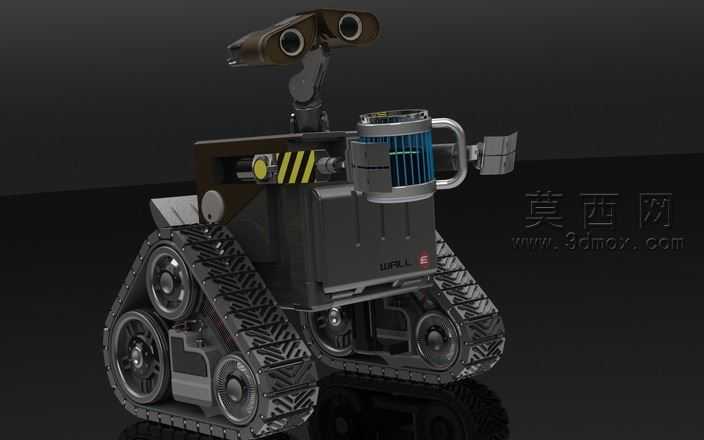

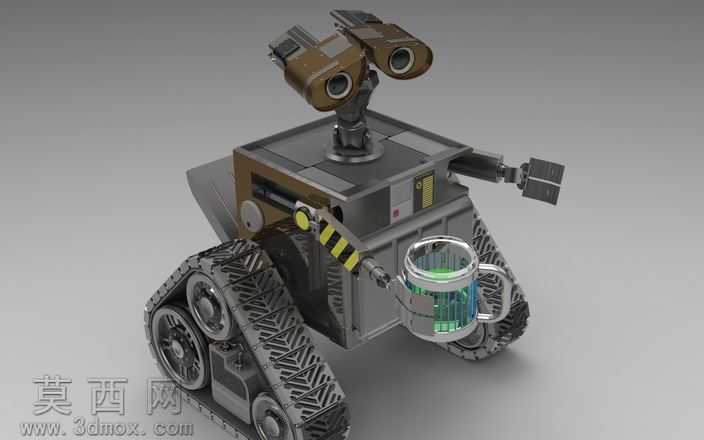

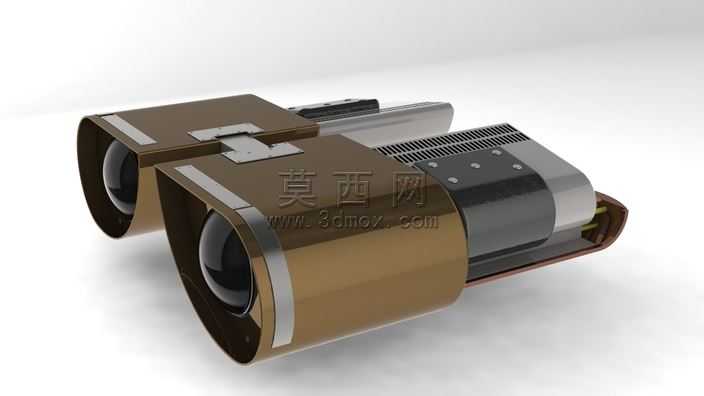

本作品以经典影视IP形象瓦力为原型，通过三维建模软件完成全结构外观与可动机械结构的完整设计，整体还原度与结构合理性兼顾。建模阶段首先完成整体比例的校准，以履带行走底盘为基础基准，先搭建双侧履带轮系的骨架结构，每侧履带包含驱动轮、承重轮、导向轮三类轮体，履带节采用模块化阵列方式生成，每节履带的咬合齿结构与轮体齿槽完全匹配，保证履带传动结构的逻辑合理性，同时预留了履带张紧调节的结构空间。底盘上部的机身主体采用箱式结构设计，外壳做了工业风的分模线、边角磨损倒角处理，还原原作中废旧作业机器人的质感，机身侧面的警示黄黑斜纹标识、散热格栅结构都通过独立建模完成，而非后期贴图叠加，保证结构的立体感。机身前部的机械臂结构采用多段铰接设计，肩部俯仰关节、肘部旋转关节、腕部夹爪开合关节都做了独立的轴孔配合结构，可实现多维度的姿态调整，夹爪的指节做了防滑纹理细节，提升结构真实感。头部的双目观测结构采用可抬升的颈部铰接设计，双目镜头分别做了镜头外圈、镜片、内部感光元件的分层结构，颈部的管线走线也做了实体建模，避免穿模问题。渲染阶段采用深色影棚背景，材质区分上，履带轮体做了哑光黑色橡胶与金属轮毂的材质区分，机身外壳做了磨砂旧化金属材质，散热格栅部分做了金属蓝的阳极氧化质感，警示标识做了亮面反光材质，双目镜头做了高反光玻璃材质，通过三点布光突出机身的结构轮廓与材质层次，阴影做了柔化处理，让整体渲染效果既有工业机械的硬朗质感，又还原了原作形象的可爱特质。设计过程中全程遵循结构可动逻辑，所有铰接部位都预留了合理的装配间隙，既保证外观还原度，也让整体模型具备后续3D打印、动画制作的拓展可能性，各部件的分层建模逻辑清晰，可单独拆分进行结构修改或二次创作。
