模块化球面装配式住宅框架结构设计

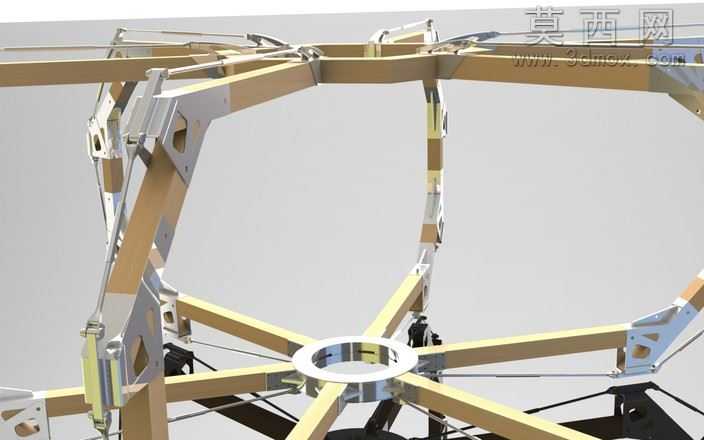

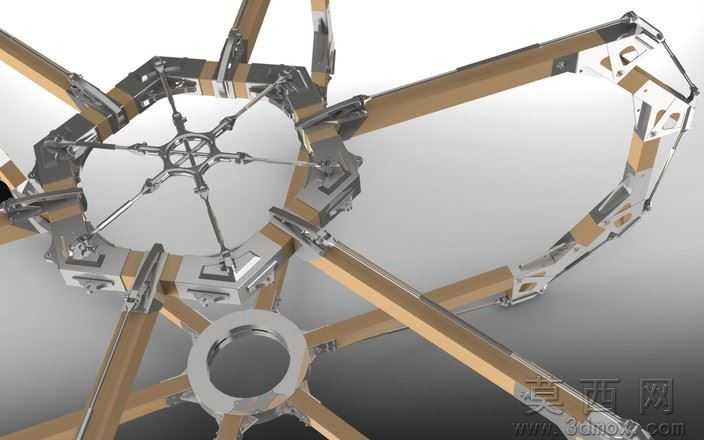

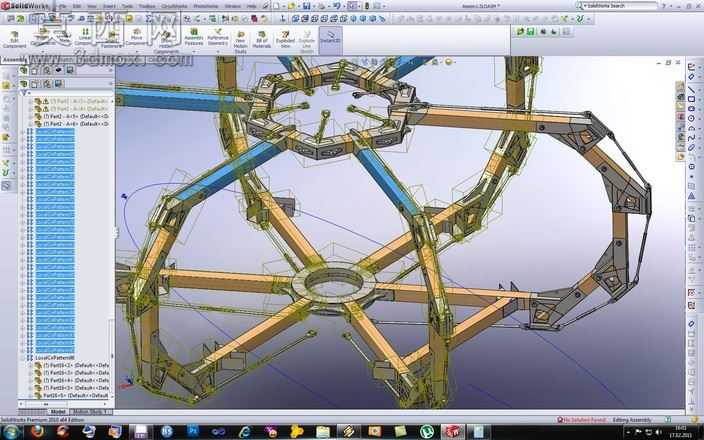

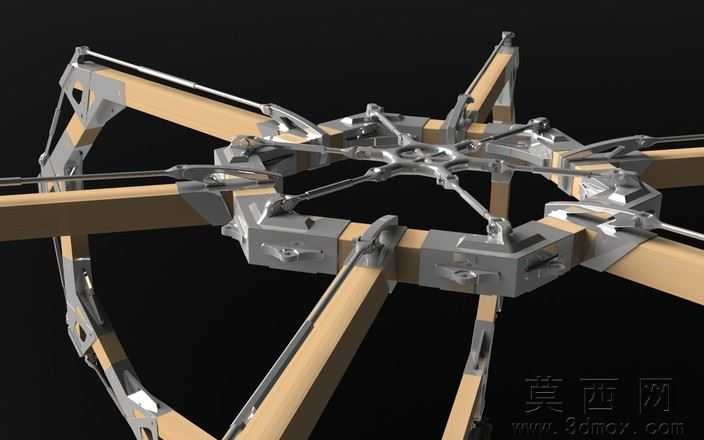

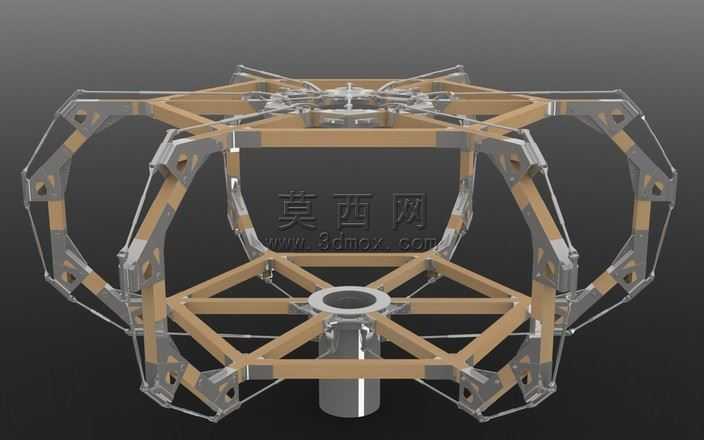

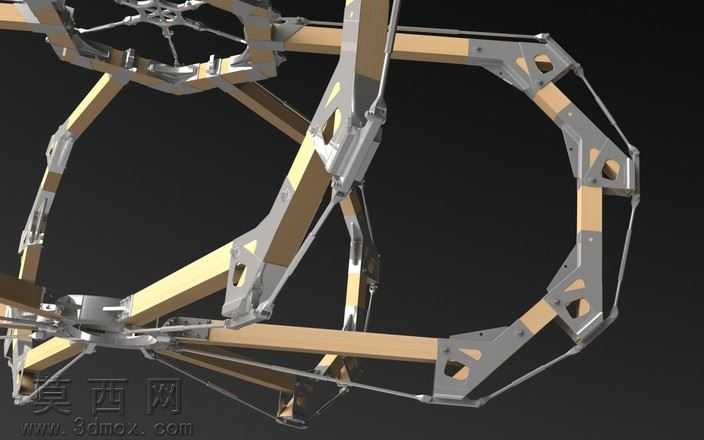

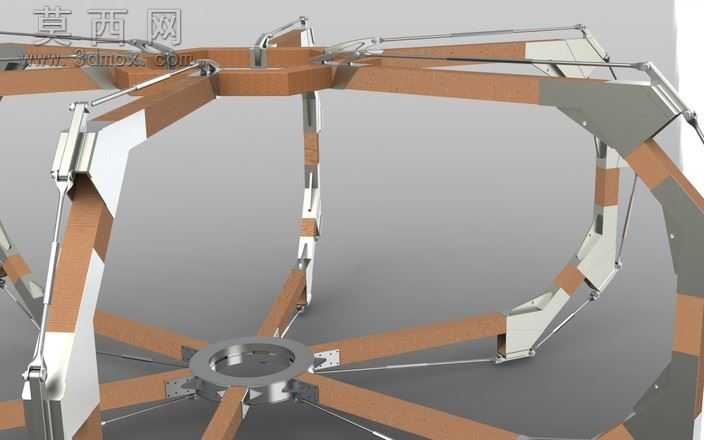

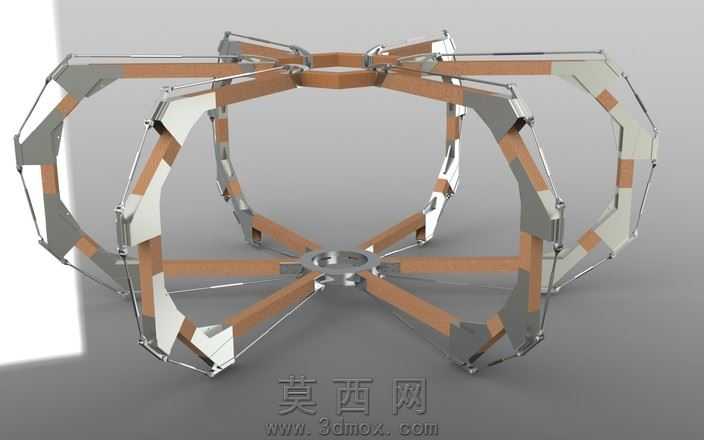

本作品为球面形态的装配式住宅框架三维设计，整体采用多段式拼接的环形杆件构成球面轮廓的支撑体系，建模过程中先通过参数化曲线绘制出球面的经纬向分割路径，将连续球面拆解为若干段标准化的直杆与转角连接构件，降低后续生产加工的构件开模成本。建模阶段对每一段金属连接节点都做了精细化的倒角与开孔处理，节点处预留了螺栓装配的定位孔位，保证不同杆件拼接时的对位精度，避免现场装配出现错位问题。材质设置上，主体承重杆件采用哑光浅金的金属复合板材材质，模拟轻量化高强度的建筑结构用复合型材，连接角件采用银灰色金属质感的铸钢材质，表面做细微的磨砂纹理处理，还原真实金属构件的表面质感，同时在节点处添加了细微的焊缝细节，提升模型的真实度。结构设计上采用对称式的多向支撑布局，每一段横向环形杆件都搭配斜向的支撑臂与中心基座连接，形成稳定的空间桁架受力体系，能够将球面外壳承受的荷载均匀分散到各个支撑节点，提升整体结构的抗风、抗震性能。设计思路围绕快速装配与可复用性展开，所有构件均采用标准化接口设计，无需定制特殊连接件即可完成整体拼装，同时球面的空间形态能够最大化内部使用空间，曲面外壳也能更好地分散外部荷载，适合作为临时展馆、度假民宿等轻量化建筑的主体框架，后续可根据使用需求在框架外侧加装不同材质的围护板材，适配不同的使用场景与风格需求。渲染阶段采用深色纯色背景突出框架本身的结构线条，通过多角度布光凸显金属构件的棱角与材质层次，清晰展现每一处节点的连接逻辑与杆件的拼接关系，直观呈现整体结构的装配逻辑与空间形态。
