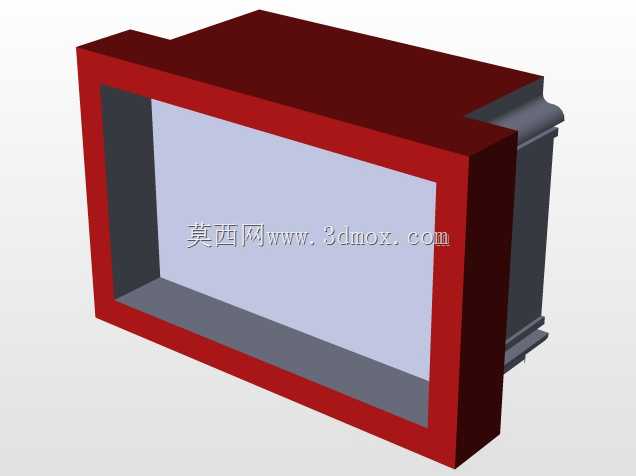

这款传感装置的壳体结构,最初是针对工业现场控制柜内嵌入式安装场景做的适配设计,日常主要用在生产线过程参数采集、设备运行状态监测的点位上,作为内部传感核心元件、信号调理电路的承载防护结构,能隔绝工业现场的粉尘、轻微凝露对内部电子元件的侵蚀,同时兼顾安装后的操作辨识度与运维便利性。从实际使用场景来看,这类壳体大多适配导轨式或者面板嵌入式的安装需求,背部的平直安装面可以直接贴合控制柜内的安装板或者面板开孔内侧,侧边预留的卡扣结构不需要额外的固定螺丝,就能快速卡入标准尺寸的面板开孔,现场拆装运维的时候不需要额外工具,能大幅缩短传感模块的更换调试时间。设计阶段最先敲定的是壳体的外部安装边界,整体采用方正的块式结构,

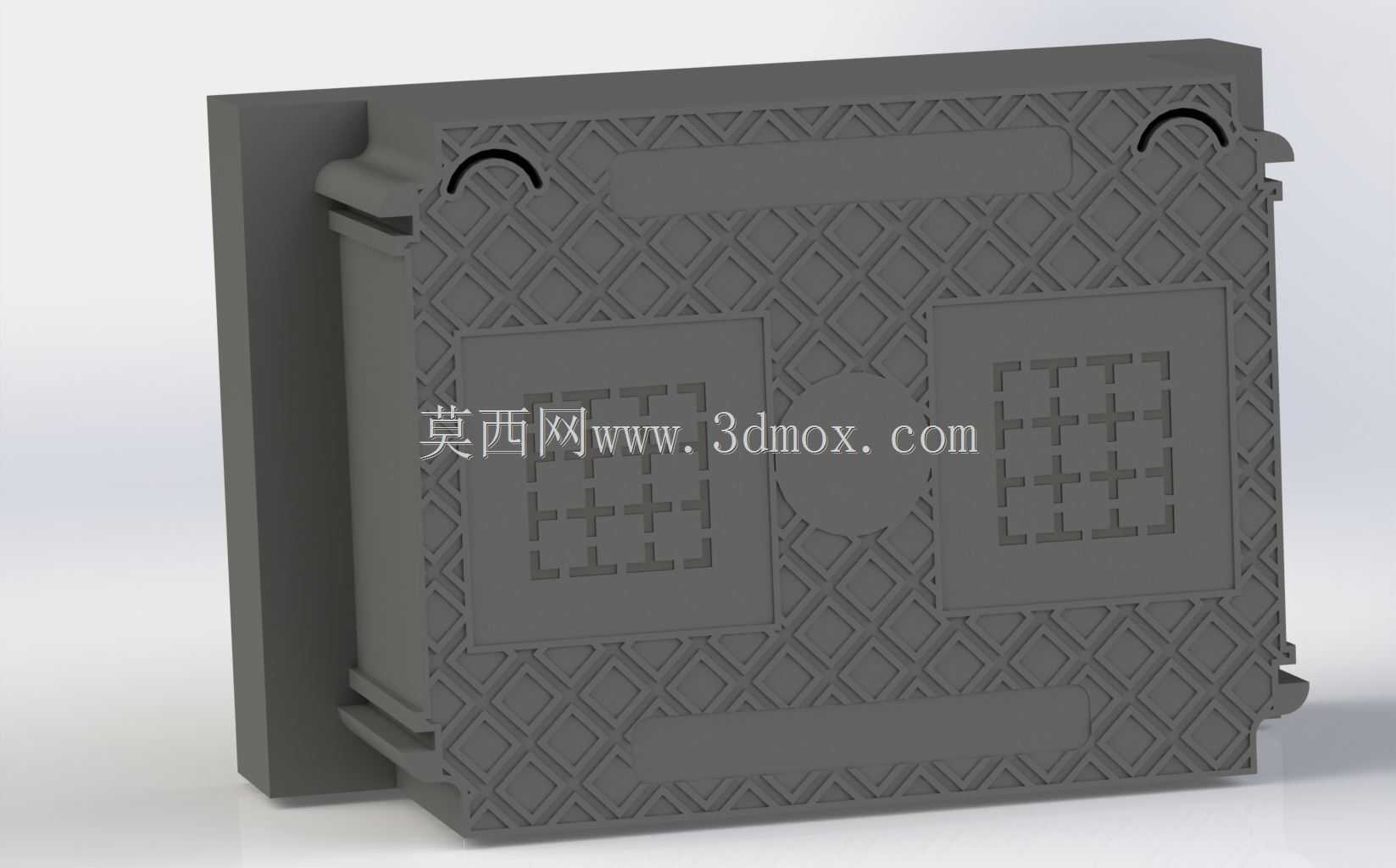

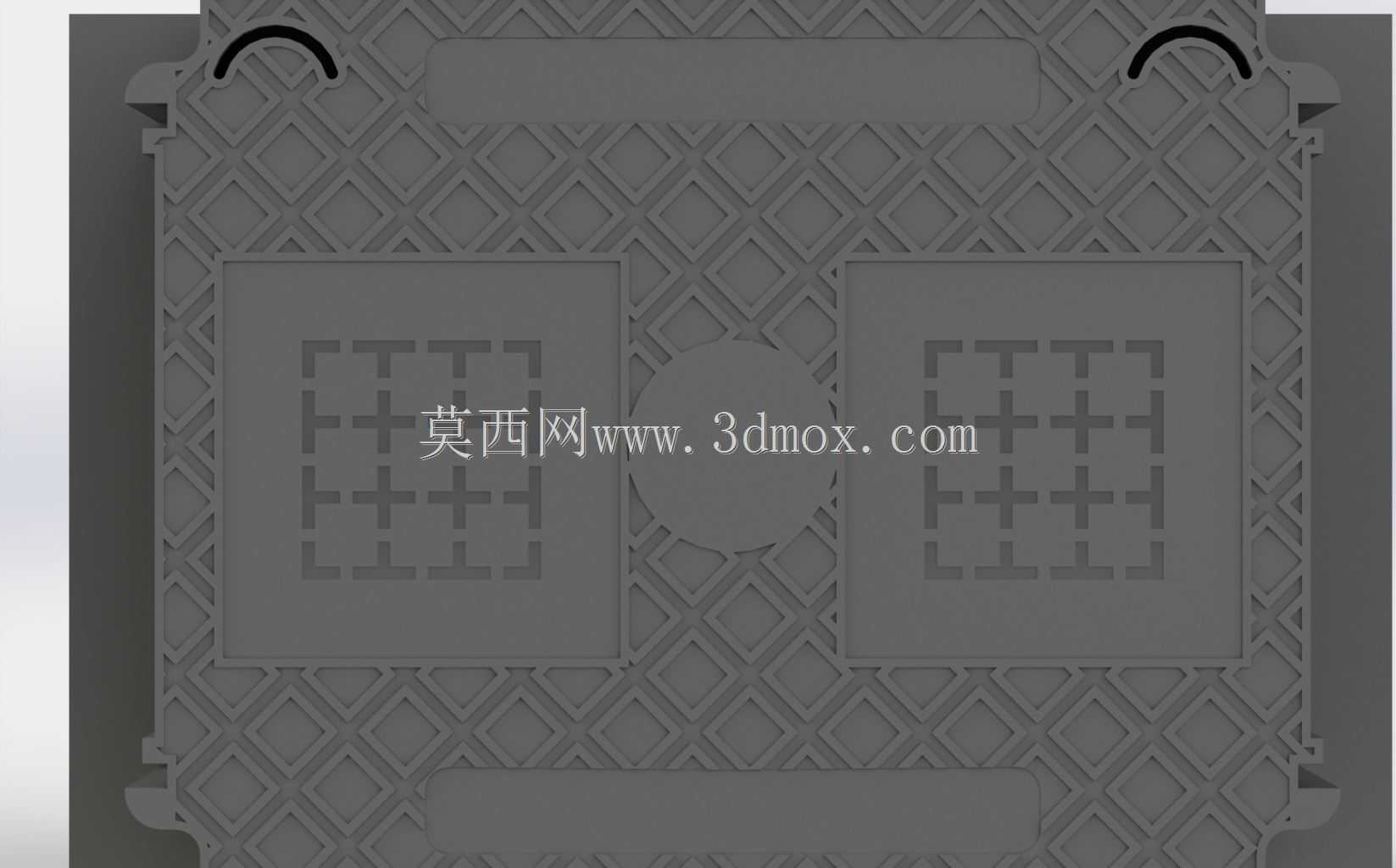

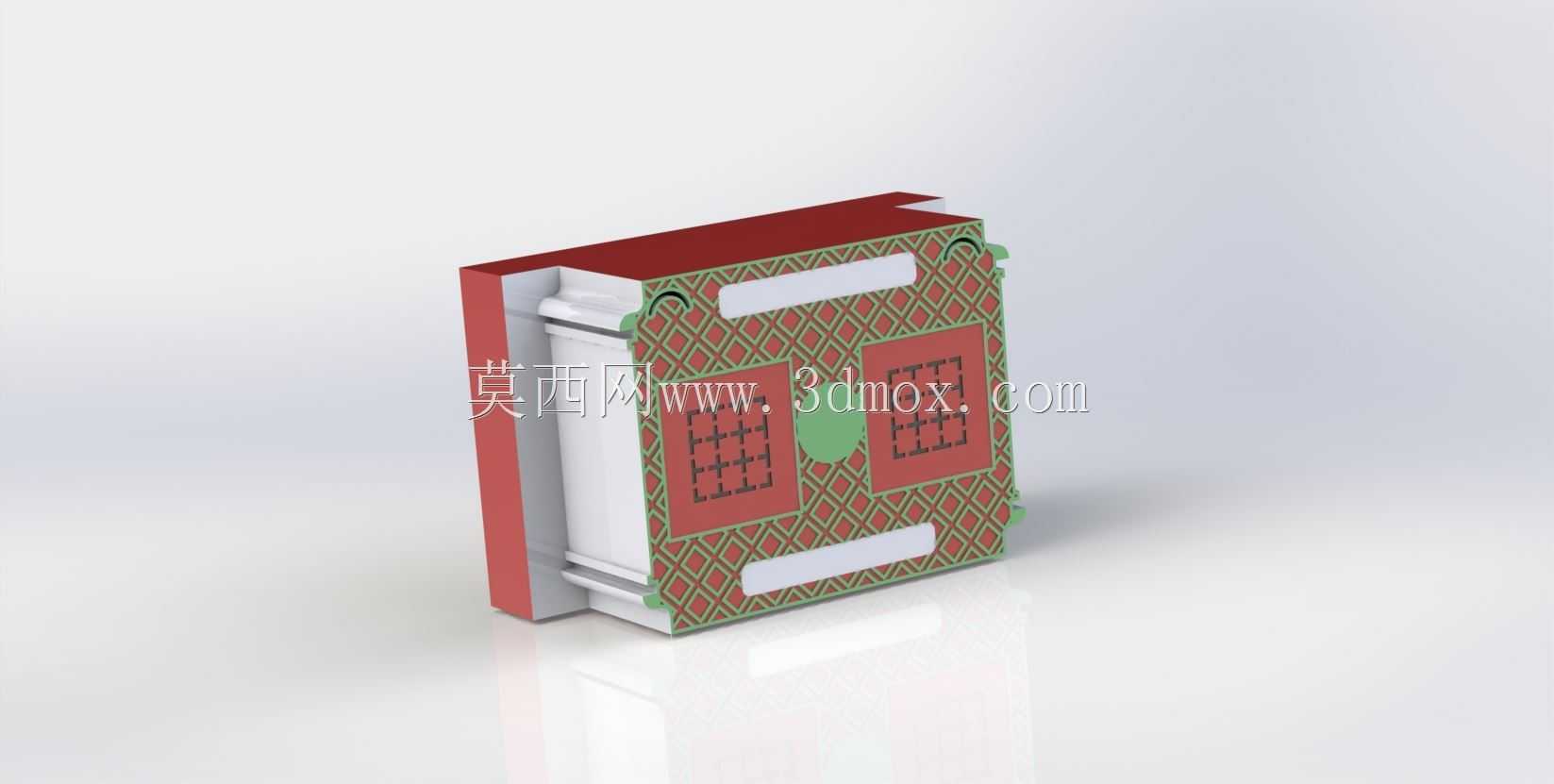

四个边角做了小尺寸的圆弧过渡,避免安装过程中锐边划伤操作人员,同时也能减少边角应力集中导致的壳体开裂问题。壳体正面的防滑纹理采用菱形交错的网格设计,并不是单纯的装饰作用:一方面在插拔模块、手动按压调试按键的时候,手指接触壳体表面能获得足够的摩擦力,不会因为手上沾有少量油污出现打滑;另一方面网格纹理能提升壳体塑料件的结构刚性,在同等壁厚的情况下,带纹理的表面比光面的抗形变能力提升近两成,能减少注塑成型后的表面缩痕问题。正面预留的两个方形标识区域,是专门用来粘贴参数标签、通道标识的,区域内的九宫格式浅凸筋,能让标签粘贴后增加粘接附着力,避免现场温度变化、长期积灰导致标签卷边脱落,中间的圆形预留位可以嵌入状态指示灯的导光件,
不需要额外在壳体上二次开孔,导光件卡入后就能实现内部电路板指示灯的光线导出,现场巡检人员隔着控制柜玻璃就能直接看到设备的运行状态。壳体顶部的两个弧形缺口,是专门为内部走线预留的出线避让位,当模块嵌入安装后,顶部的接线端子引出的线缆可以顺着缺口排布,不会被壳体与安装面板的接缝处挤压,避免长期使用后线缆绝缘层被磨破引发短路故障。壳体侧边的分层卡扣结构,在上下合盖装配的时候,不需要打螺丝或者涂粘接胶,依靠塑料件本身的形变就能实现上下壳的紧密扣合,装配效率比螺丝固定的结构提升三倍以上,同时接缝处的阶梯式止口设计,能让上下壳配合面形成迷宫式密封结构,阻挡直径大于1mm的粉尘进入壳体内部,满足一般工业现场的防护等级要求。
从结构强度的设计思路来看,壳体的壁厚采用均匀化设计,整体壁厚保持在2mm左右,加强筋全部布置在壳体内侧,不会影响外部的安装尺寸与外观平整度,内侧的筋位同时对应内部电路板的安装柱位置,当电路板通过螺丝固定在安装柱上之后,筋位能将外部受到的冲击力分散到整个壳体框架上,避免单点受力导致电路板变形、元件虚焊。实际选型使用的时候,这款壳体的安装开孔尺寸可以直接适配常规的工业仪表安装开孔,不需要重新对控制柜面板做二次加工,背部的安装面与面板贴合后,正面的边框能完全遮盖开孔边缘的毛刺与加工误差,提升柜内安装的整体整洁度。在做三维结构建模的时候,所有的配合尺寸都预留了合理的公差带,卡扣的配合量控制在0.2mm,既保证扣合后的紧密性,又不会因为过盈量太大导致装配时卡扣断裂,标识区域的凸筋高度控制在0.3mm,不会因为凸筋过高导致标签粘贴后出现凸起翘边,出线缺口的圆弧半径做了R3的圆角处理,避免锐边割伤线缆绝缘层。这类传感壳体的设计,核心是在满足防护、安装功能的前提下,尽可能简化装配流程、降低生产加工成本,同时兼顾现场运维的操作便利性,所有的外部结构特征都有对应的实际功能指向,没有多余的装饰性设计,完全服务于工业现场的实际使用需求。
