工业炉瞬态热分析仿真结构模型

　　在热处理、冶金烧结、工件加热固化这类工业生产场景里，工业炉的温度场均匀性、升温降温过程的热应力分布，直接决定了加工工件的成品率与炉体自身的使用寿命，很多现场出现的炉衬开裂、工件局部过热过烧、加热周期过长能耗偏高的问题，本质上都源于设计阶段对热传递过程的预判不足。这个模型的核心作用，就是给设计人员提供一个可复用的热分析验证载体，不用等实体炉试制完成再通过反复测温调整结构，在三维设计阶段就能完成不同工况下的热特性校验。

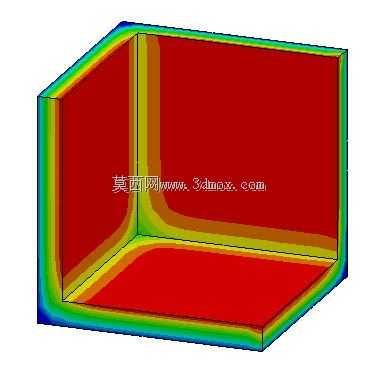

　　从实际功能特性来看，这个模型还原了工业炉腔体的核心热传递路径：炉壁多层结构的导热、腔体内的辐射换热、工件与炉内环境的对流换热过程都做了等效简化，没有冗余的外部吊装、管线接口这类不影响热场计算的结构，能让仿真计算的网格数量控制在合理区间，避免无关特征拖慢求解效率。模型里预置的八分之一对称配置，是考虑到箱式工业炉的结构对称性，在做初步热特性校验的时候，用对称边界可以把计算量压缩到全模型的八分之一，非常适合设计初期快速迭代不同炉衬厚度、不同加热元件布置方案的对比，等方案基本定型后再切换全模型做精细校验，能大幅缩短设计周期。

　　设计思路上完全贴合工程实际的仿真流程，没有为了视觉效果做多余的外观修饰，所有结构特征都服务于热分析的边界条件施加：炉壁的分层结构对应不同耐火材料、保温材料的导热系数参数赋值，腔体内部的空腔区域对应流体域或者辐射域的设置，边角位置的网格做了局部细化，因为直角区域是热应力集中的高发位置，也是实际生产中炉衬最容易出现损坏的部位，细化网格能保证这些关键位置的计算精度，不会因为网格过粗导致温度梯度计算失真，进而误导后续的结构强度校核。

　　从安装边界与尺寸适配的角度来说，这个模型的腔体尺寸、炉壁厚度都是按照中小型箱式工业炉的常规设计比例搭建的，设计人员可以根据自身项目的实际尺寸直接做参数化缩放，不用重新搭建基础几何结构；模型预留的对称约束面，可以直接对接不同热分析模块的边界条件设置，不管是做稳态下的保温层厚度优化，还是瞬态下的升温曲线模拟、降温过程的热应力计算，都能直接在这个基础模型上调整参数，不用重复处理几何清理、对称面切割这类重复性工作。

　　很多刚接触热仿真的工程师容易犯的错误，是把工业炉模型做的过于精细，把螺栓、观察孔、炉门锁紧机构这些对整体热场影响极小的特征都保留下来，最后导致网格量过大，计算一次要几个小时甚至几天，反而拖慢了设计迭代的速度。这个模型在几何简化上做了很好的示范，既保留了影响热传递的核心结构，又剔除了无关的细节特征，同时在边角、壁面衔接这些热梯度变化大的位置做了几何处理，避免出现尖锐角导致的网格质量问题。在实际工程应用里，这类模型可以覆盖从实验室小型热处理炉到中型生产用加热炉的热分析需求，通过调整材料参数、边界温度、换热系数这些参数，就能模拟不同加热工艺下的炉内温度分布，比如金属淬火加热需要的快速升温工况、塑料固化需要的长时间恒温工况，都可以通过修改对应的载荷步设置完成仿真计算，给炉体结构设计、加热元件功率布置、保温层厚度选型提供量化的数据支撑，而不是仅凭经验做设计，减少后期现场调试的整改成本。
