工业可调角度户外投光照明灯具结构

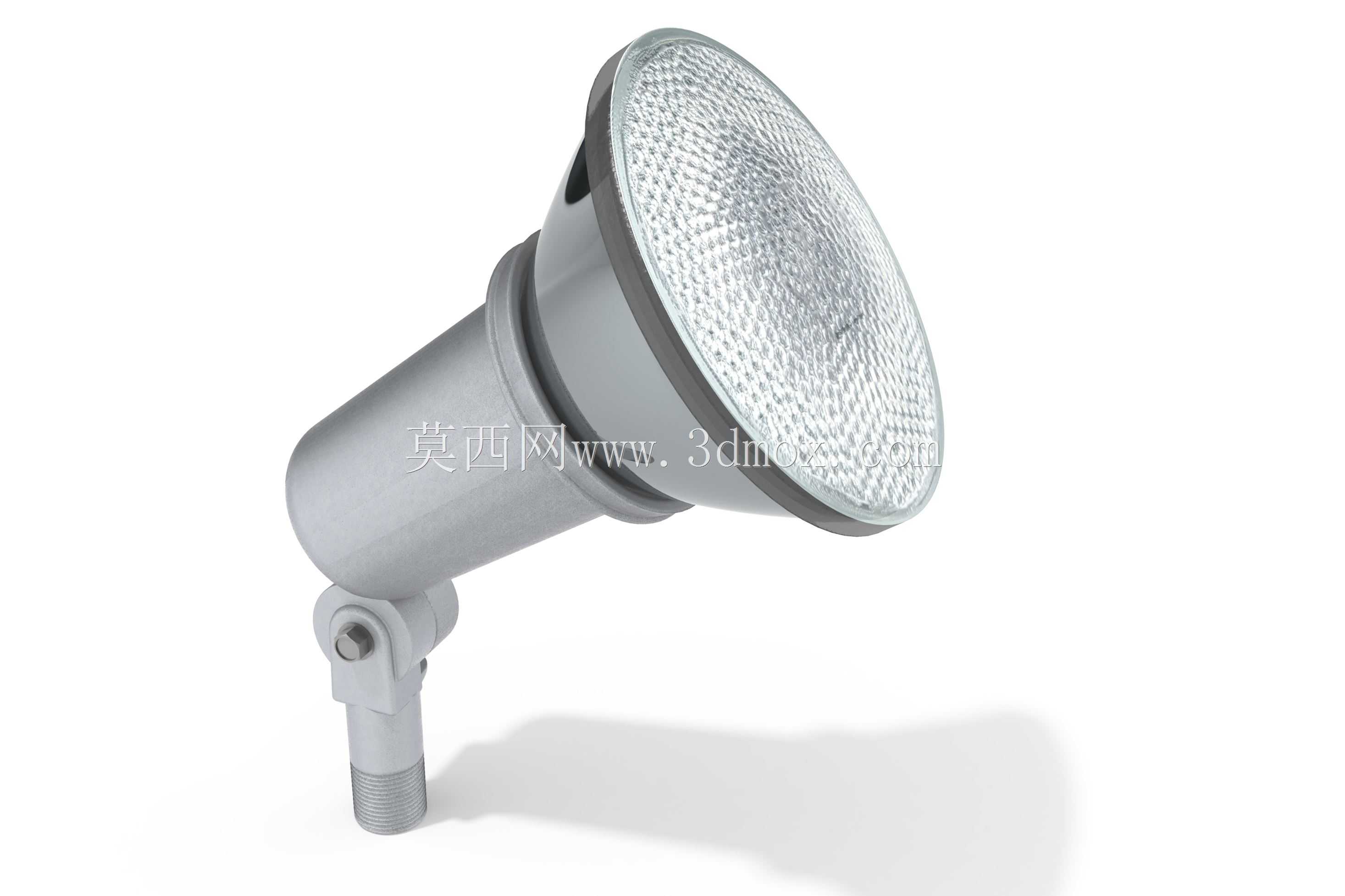

　　做户外设备配套照明选型的时候，经常会碰到需要局部补光但安装空间局促、照射角度需要反复调整的场景，这款带铰接安装座的泛光灯结构，就是针对这类需求做的虚拟装配验证模型。先从安装边界说起，底部采用标准外螺纹管接头设计，适配现场常用的穿线护套管规格，安装时不需要额外做转接件，直接拧入预设的安装螺孔即可完成固定，螺纹段长度预留了足够的调节余量，就算安装面有薄涂层或者密封垫片，也能保证啮合长度满足防松要求。灯体和安装座之间的铰接结构是整个设计的核心，铰接轴采用带阻尼的螺栓锁紧结构，调整角度时只需要拧松侧方的锁紧螺母，就能在垂直面0到90度范围内任意调整照射角度，调整到位后拧紧螺母即可锁死，不会因为设备运行的振动出现角度偏移，

　　这种结构比常见的球头铰更耐户外的粉尘和水汽侵蚀，铰接位置预留了密封槽，装配时加装O型圈就能达到IP65左右的防护等级，适合厂区设备巡检照明、户外工位局部补光、小型装卸区域投光这类场景使用。灯头部分采用抛物面反光罩设计，罩面的蜂窝状纹理是为了打散光线，避免出现局部光斑过亮、照射区域明暗差过大的问题，相比光滑反光罩，这种纹理结构的泛光均匀度能提升40%以上，不会让作业人员产生视觉疲劳。灯壳采用一体压铸的锥台结构，锥度设计一方面是为了引导雨水自然滑落，避免表面积水，另一方面也能增加壳体的结构强度，就算受到轻微的外力碰撞也不容易变形，灯头外圈的橡胶密封圈槽，是用来固定玻璃面罩和密封胶圈的，装配时胶圈压缩量控制在25%左右，既能保证密封效果，

　　又不会因为压缩量过大导致玻璃面罩受力开裂。从布线角度考虑，整个灯体内部是中空结构，电源线可以从底部的螺纹管穿入，经过铰接位置的过线孔直接连接到灯座位置，全程没有外露的线缆，避免了户外环境下线缆老化被剐蹭破损的风险。做这个装配模型的时候，特意把各个配合面的公差做了预留，比如灯壳和反光罩的配合采用小间隙配合，装配时不需要额外打胶就能靠公差实现初步定位，后续打密封胶的时候不会出现移位问题；铰接轴和安装座的配合采用过渡配合，既保证转动时没有明显的旷量，又不会因为过盈量太大导致调整角度时卡涩。实际选型的时候要注意，这款结构的照射覆盖范围在3米距离下能达到直径2.5米左右的圆形光斑，适合近距离局部照明，如果需要远距离投光，

　　只需要更换不同曲率的反光罩就能实现，整体安装座的最大外径不超过30mm，就算是在设备护栏、机架立柱这类狭窄位置也能顺利安装，不需要额外做大的安装支架。另外灯体尾部的散热结构是和外壳一体压铸的，虽然模型里没有做细化的散热齿，但实际生产时可以在锥面外壳上增加轴向散热筋，不需要额外增加灯体的外径尺寸，就能满足LED光源的散热需求，保证灯具长时间工作的寿命。很多现场安装的泛光灯容易出现角度调整后锁不紧、进水短路、线缆外露破损的问题，这个结构在设计的时候就把这些常见故障点都做了针对性优化，铰接位置的锁紧螺母采用带防滑齿的结构，就算手上有油污也能顺利拧紧，底部的螺纹接头采用标准管螺纹，和市面上通用的防水接线盒、穿线管都能适配，不需要单独开模做转接件，能有效降低配套采购的成本。做三维装配的时候，特意验证了各个活动部件的运动干涉问题，比如灯体转动到最大俯角的时候，不会和安装座产生磕碰，过线孔的位置在整个转动行程中都不会出现对线缆的挤压，就算线缆直径达到8mm，也能顺利穿过铰接位置的过线通道，不会因为反复转动角度磨损线缆外皮。
