船用小型甲板绞车传动结构设计

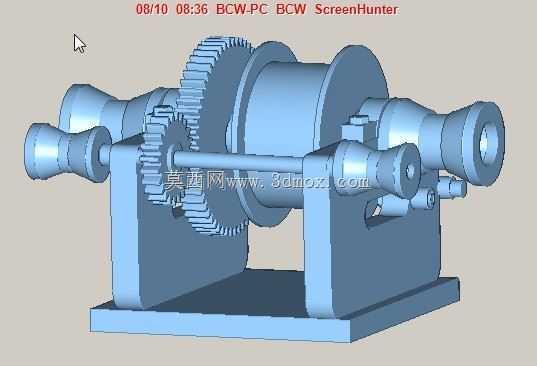

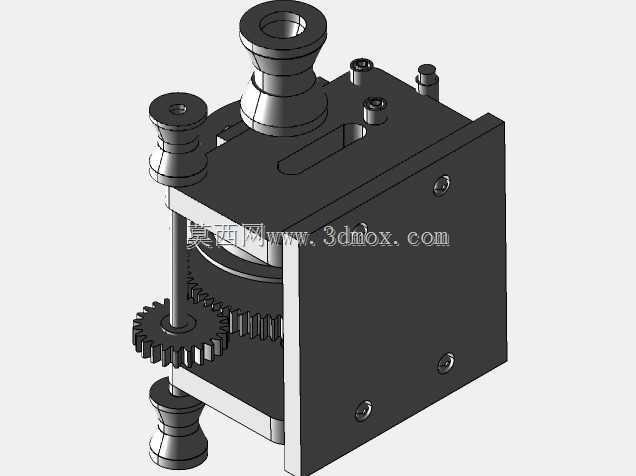

　　这款小型甲板绞车的三维结构，主要面向内河小型作业船、休闲帆船、比例模型船模制作场景的甲板系泊需求设计，区别于大型远洋船舶的重型系泊绞车，整体结构做了轻量化适配，核心围绕小吨位载荷下的手动或小功率动力输入场景做结构优化。从结构布局来看，整套装置采用卧式对称支撑结构，底部为一体式安装基座，基座上设置两组同轴轴承支撑座，分别承托卷筒主轴的两端，主轴中段固定缠绕缆绳的卷筒，卷筒一侧同轴布置大直径传动齿轮，与输入轴上的小齿轮形成外啮合齿轮传动副，输入轴两端延伸出支撑座外侧，可适配手动摇柄或者小型减速电机的动力输入，传动比设置匹配小载荷下的省力需求，手动操作时无需过大输入力矩即可完成缆绳收卷。设计过程中优先考虑甲板安装的边界限制，

　　整体基座的安装孔位按照小型船舶甲板的常规龙骨间距设置，横向安装跨度适配多数小型船甲板的预留安装位，卷筒的容绳量按照常规小型船系泊所需的缆绳长度设计，卷筒两端设置挡缘，避免收卷过程中缆绳脱出卷筒卡入传动齿轮侧。传动齿轮采用直齿圆柱齿轮设计，加工难度低，装配时无需严格的轴向对位，适合小型船厂或者模型制作者自行加工装配，齿轮与主轴之间采用平键连接传递扭矩，支撑座内预留轴承安装位，可适配标准深沟球轴承，降低转动过程中的摩擦阻力，同时减少长期使用后的主轴磨损。实际使用场景中，这类绞车主要承担船舶靠岸时的缆绳收紧、锚链辅助收放、小型作业渔具的起吊牵引功能，结构上没有设置复杂的制动棘爪结构，

　　而是依靠齿轮副的反向自锁特性配合卷筒侧的摩擦阻尼带实现载荷锁止，避免收卷完成后缆绳受拉力反向松脱。从建模细节来看，所有支撑部位的圆角过渡都做了还原，避免应力集中在基座与支撑座的连接位置，卷筒表面做了轻微的滚花纹理示意，增加缆绳与卷筒表面的摩擦力，减少收卷时的缆绳打滑，输入轴的端部做了方头结构设计，方便摇柄或者联轴器的快速装拆，不需要额外的紧固件即可实现动力输入部件的快速更换。整套结构没有冗余的装饰性部件，所有外部轮廓都服务于功能需求，基座底部做了平面度要求的结构示意，安装时可直接贴合甲板表面通过螺栓固定，不需要额外制作安装垫块，两侧的支撑座与基座采用一体式结构设计，相比分体式装配结构拥有更好的结构刚性，

　　承受侧向拉力时不会出现支撑座偏移的问题。齿轮啮合侧预留了足够的润滑脂填充空间，日常维护时只需拆开侧端盖即可补充润滑，不需要完全拆解整套设备，降低了船用场景下的维护难度，卷筒的内径尺寸按照常规缆绳的弯曲半径设置，避免缆绳收卷时过度弯折降低使用寿命，挡缘的高度高于三层缆绳缠绕的总厚度，即使缆绳出现乱层情况也不会脱出卷筒范围。
