多孔安装式绳索固定夹持支架结构

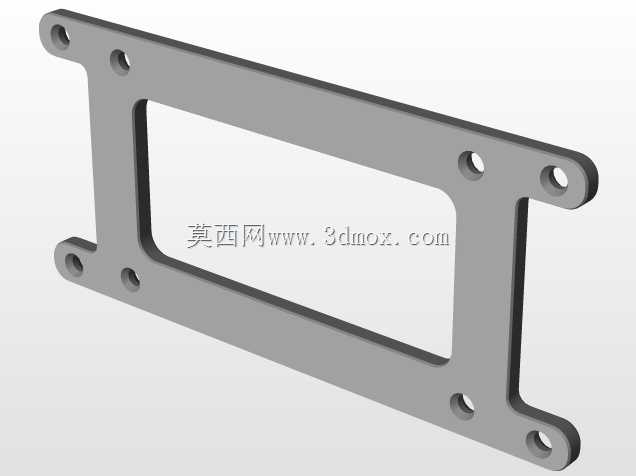

　　在日常的线束整理、零散绳索收纳场景中，这类绳索固定支架的使用频率远超很多人的认知，不管是小型设备内部的走线固定，还是工作台面的线缆梳理，甚至是户外临时布线的点位固定，都能看到这类结构的身影。不同于常见的扎带、线卡这类一次性或小载荷固定件，这款刚性支架采用一体式板材加工成型，整体为扁平矩形框架结构，中间预留的大尺寸镂空区域一方面可以有效降低零件自身重量，减少材料消耗，另一方面也能为绳索的穿设、排布留出足够的操作空间，避免多股绳索堆叠挤压造成的磨损。从安装边界来看，支架的八个安装孔分别布置在框架的四个延伸支耳上，上下支耳的孔位呈对称分布，左右两侧的支耳长度一致，安装时可以根据实际的固定面尺寸选择单侧四孔固定或者双侧八孔满装固定，

　　单孔的孔径适配常规的M3-M4规格紧固件，不管是在金属型材面、木质工作台面还是塑料设备壳体上都能完成可靠固定，不会因为固定面的材质差异出现安装适配问题。设计这类固定件的时候，最先要考虑的就是载荷分布的合理性，很多新手做类似结构的时候会把安装孔直接开在框架主体的边缘，实际受力的时候很容易因为应力集中造成孔位开裂，这款结构把所有安装孔都设置在向外延伸的支耳端部，支耳和主体框架的连接处做了圆弧过渡处理，能把绳索拉扯产生的载荷均匀分散到整个框架结构上，不会出现局部应力过载的问题。实际使用的时候，绳索可以从框架中间的镂空区域穿过，通过额外的捆扎件或者压块把绳索压紧在支架的内框面上，也可以直接把绳索绕在支架的横向边框上完成固定，

　　框架的边框厚度经过合理设计，既不会因为过薄造成绳索勒入零件表面，也不会因为过厚占用过多的安装空间。和市面上常见的塑料线卡相比，这款金属材质的固定支架耐温范围更广，在设备内部靠近热源的位置使用也不会出现老化变形的问题，抗拉扯能力也更强，单点位可以承受数倍于普通塑料线卡的拉拽载荷，不会因为绳索的意外拉扯造成固定失效。在做三维建模的时候，这类结构的建模逻辑并不复杂，首先绘制整体的外轮廓草图，确定外框的整体长宽尺寸和支耳的延伸长度，之后拉伸成基础实体，再切除中间的镂空区域，最后对所有的棱边做倒角处理，避免尖锐的边角割伤绳索表面，安装孔的位置要严格按照对称原则排布，保证安装的时候受力均匀，不会出现偏载的情况。实际选型使用的时候，

　　需要根据需要固定的绳索直径和总载荷来确定支架的整体尺寸，如果是固定较粗的工业线缆，可以适当放大中间镂空区域的尺寸，增加支耳的宽度来提升整体结构强度，如果是用于桌面零散线材的整理，就可以适当缩小整体尺寸，减少安装占用的空间。这类固定结构还有一个很实用的特点，就是可以多件组合使用，在长距离的绳索排布路径上间隔安装多个支架，把绳索分段固定，避免绳索因为自身重力下垂晃动，不管是在小型自动化设备的内部走线，还是家用工作台的线缆整理，甚至是模型制作中的拉线固定场景，这款结构都能提供可靠的固定效果。很多人在做这类小五金件的设计时容易忽略细节，比如安装孔的沉头处理，这款结构的安装孔可以根据使用需求选择做沉头设计，让紧固件安装之后和支架表面齐平，不会突出的螺头刮蹭到穿过的绳索，所有和绳索接触的边框表面都做了平滑处理，没有毛刺和尖锐棱角，长时间使用也不会磨损绳索的外保护层，大幅提升绳索的使用寿命。
