杜博林高速旋转接头结构三维设计

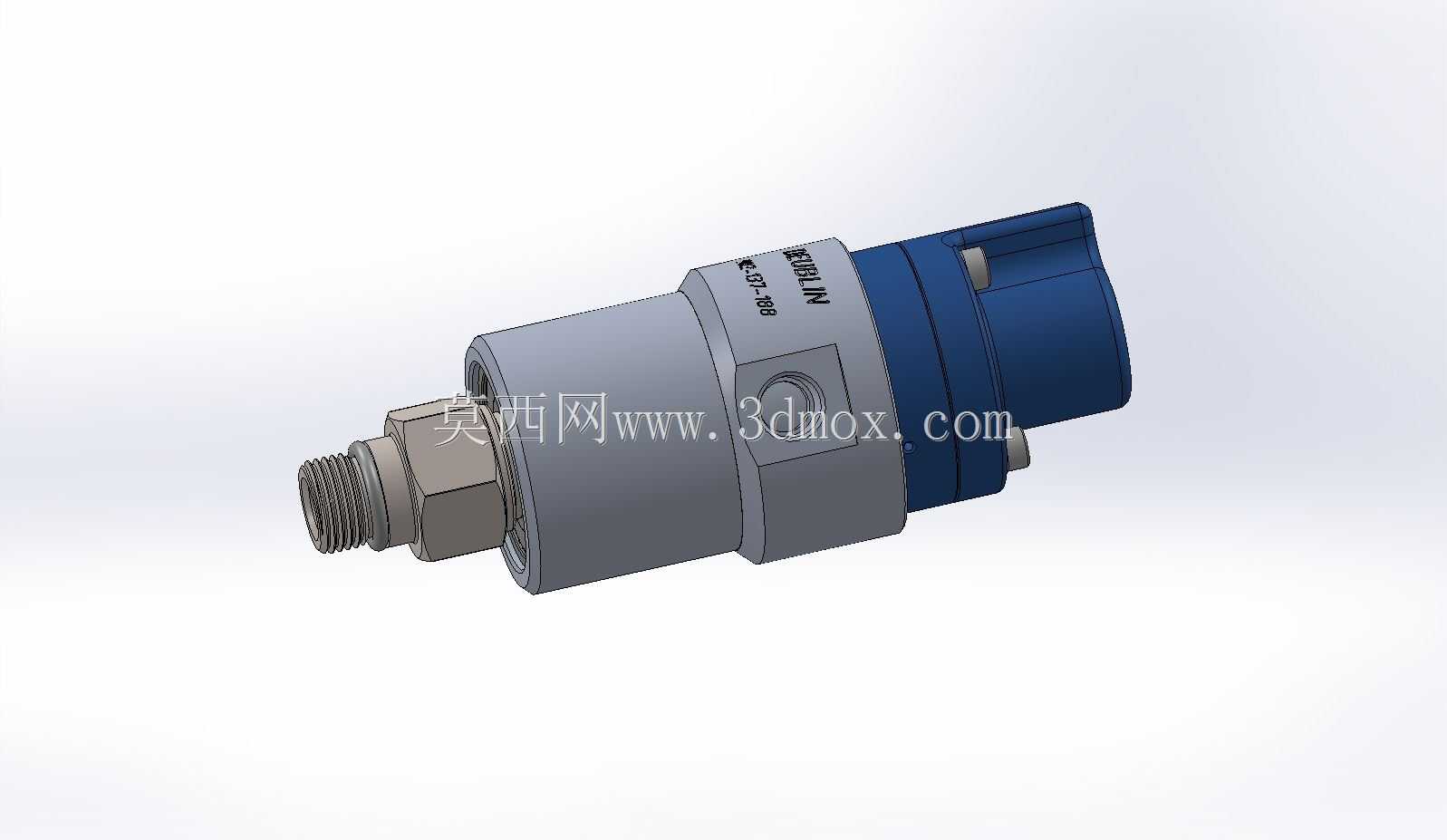

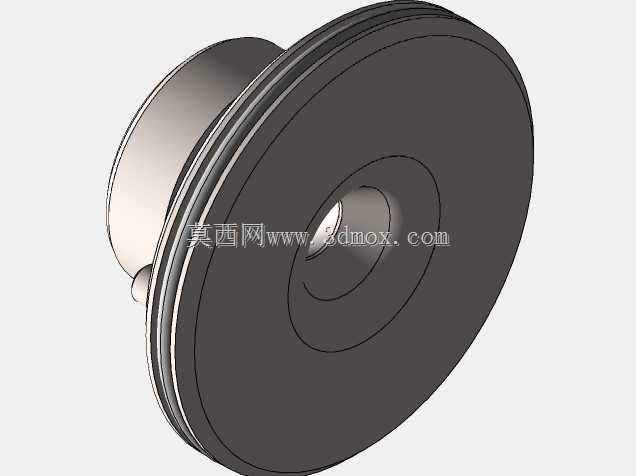

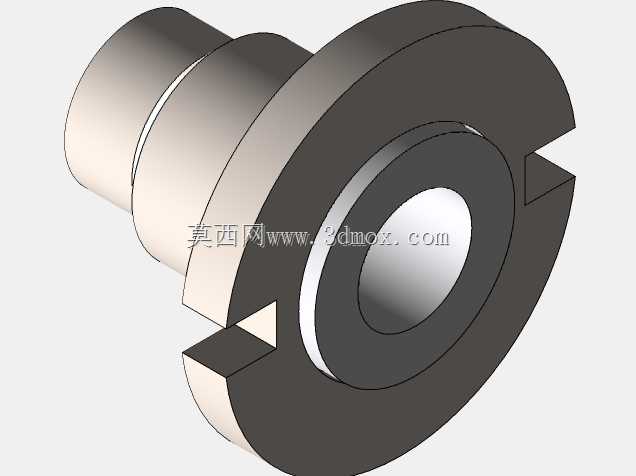

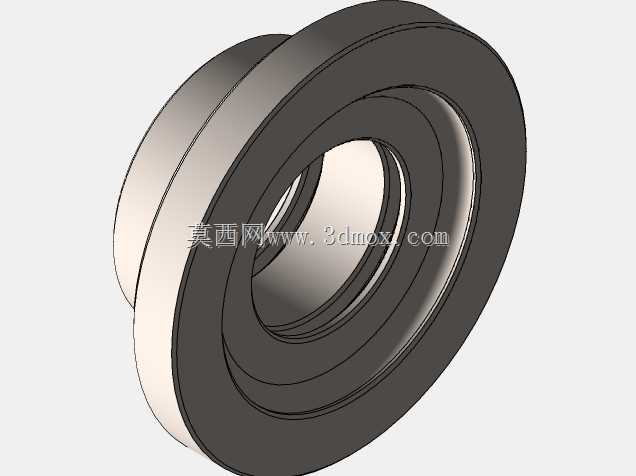

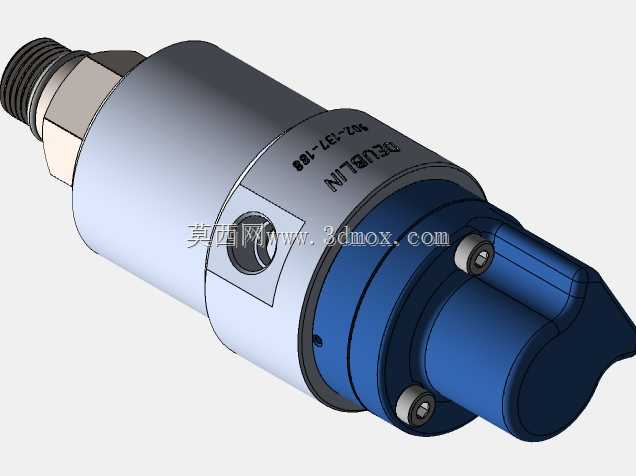

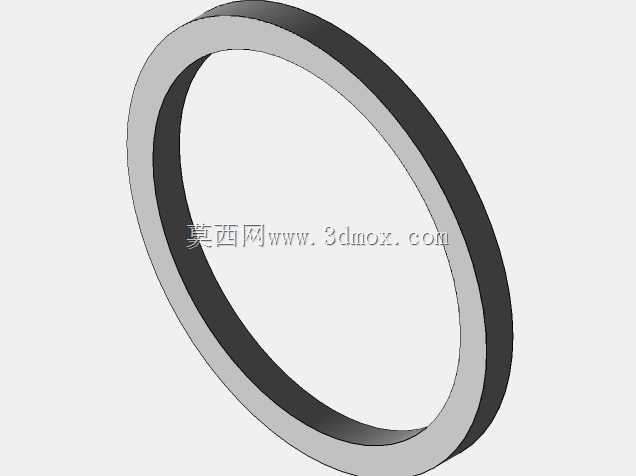

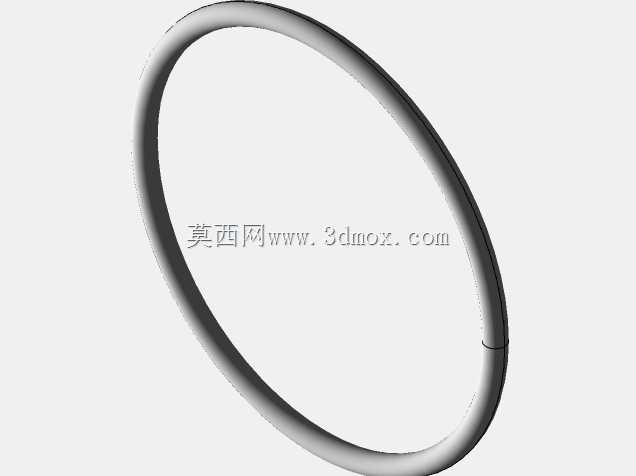

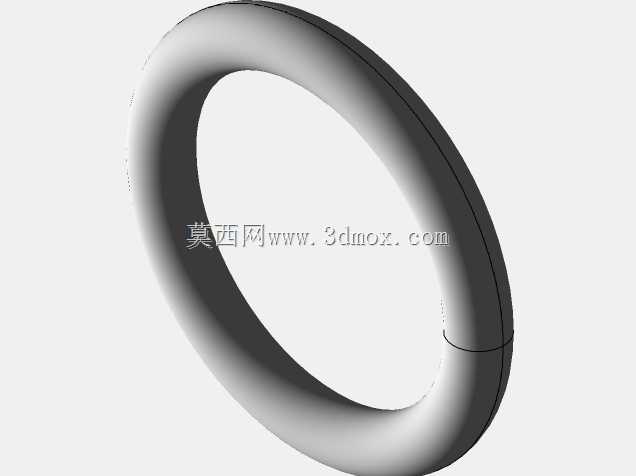

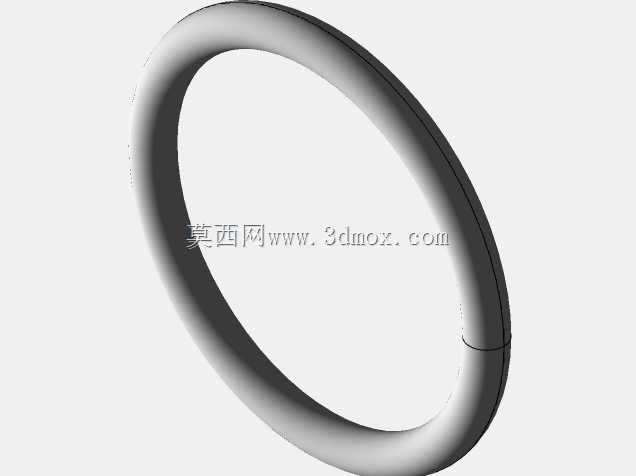

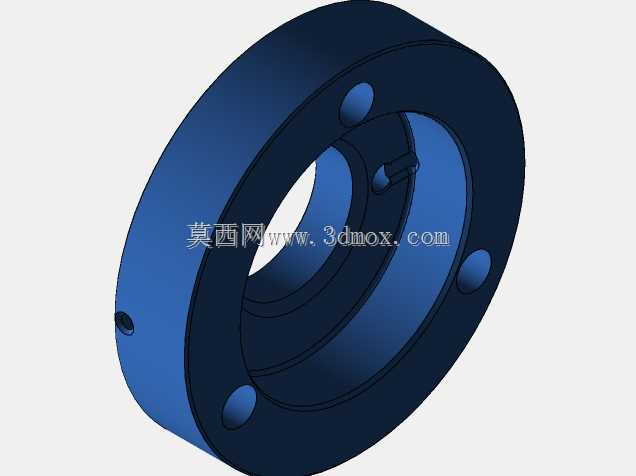

　　在高速主轴、卷取设备、多工位转台这类存在连续相对旋转运动的流体输送场景中，普通硬管连接会随转动发生扭转破损，旋转接头就是承担动静部件间介质导通的核心部件，本次建模的杜博林结构旋转接头，是面向中高压冷却介质、压缩空气输送工况开发的通用型连接部件，在加工中心主轴内冷、热轧辊冷却回路、旋转工作台气路供给场景中应用广泛。从实际使用需求出发，这类接头首先要解决的是相对转动下的密封可靠性问题，建模时完整还原了双端面平衡型密封结构，动环与静环的贴合面采用窄面密封设计，既可以降低转动时的摩擦扭矩，又能在介质压力波动时保持密封面比压稳定，避免高压下密封面过度磨损、低压下出现泄漏的问题。接头的主体结构分为转子与定子两个核心部分，

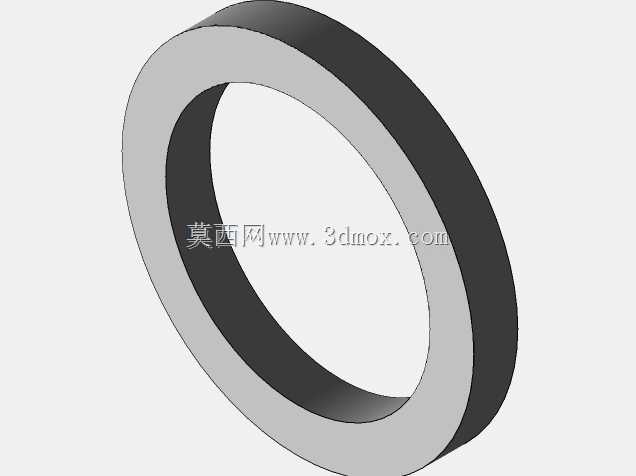

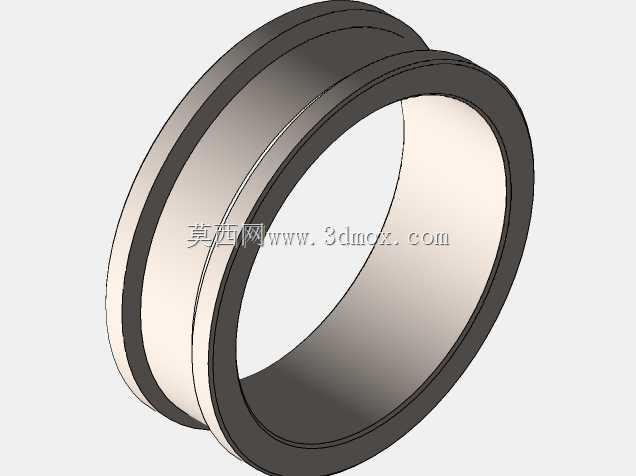

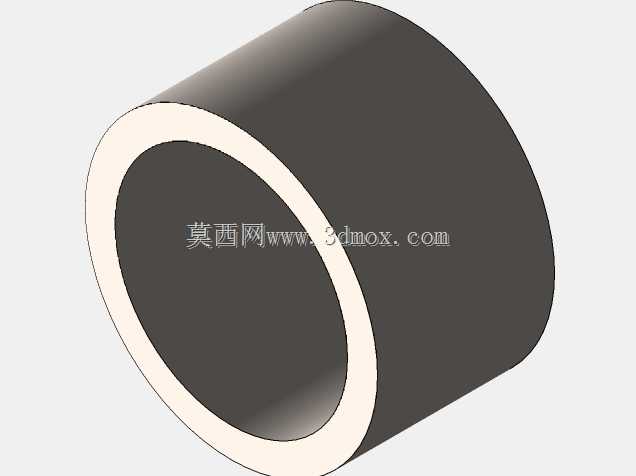

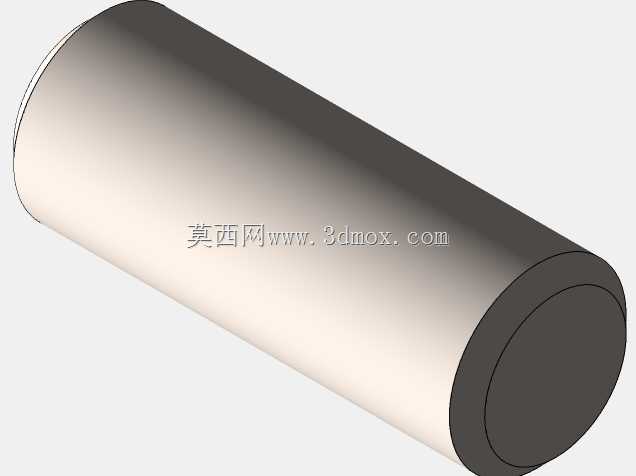

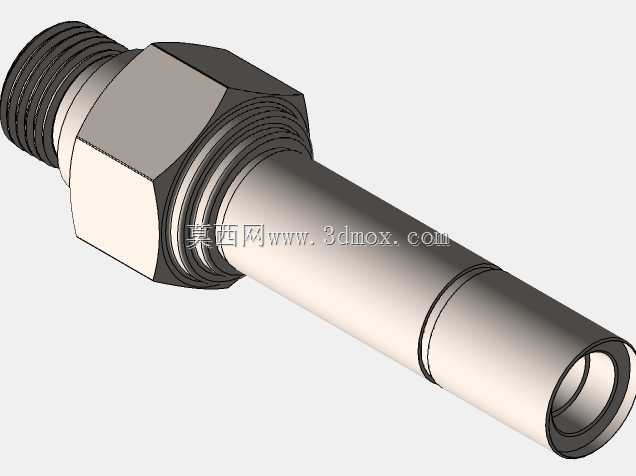

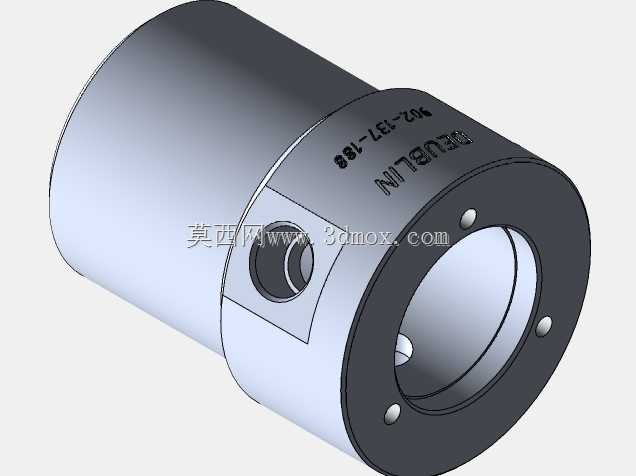

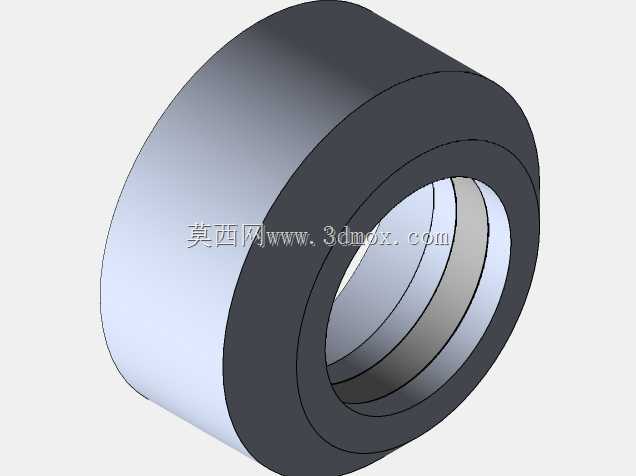

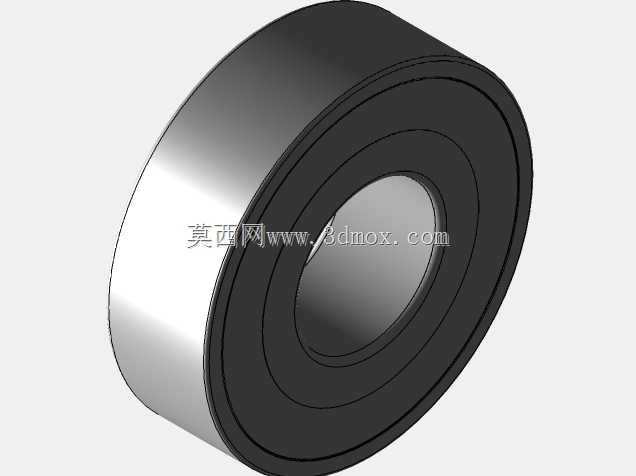

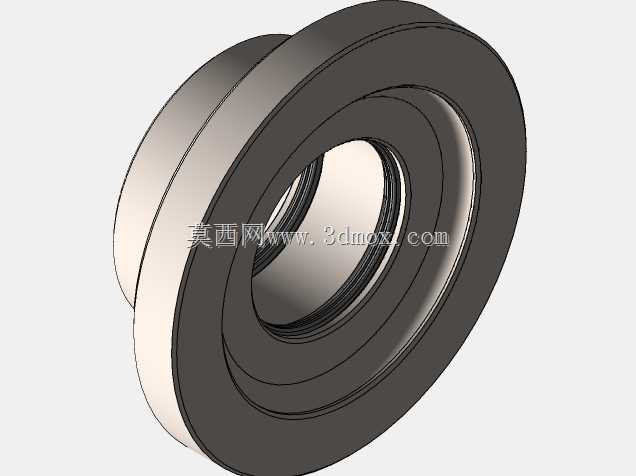

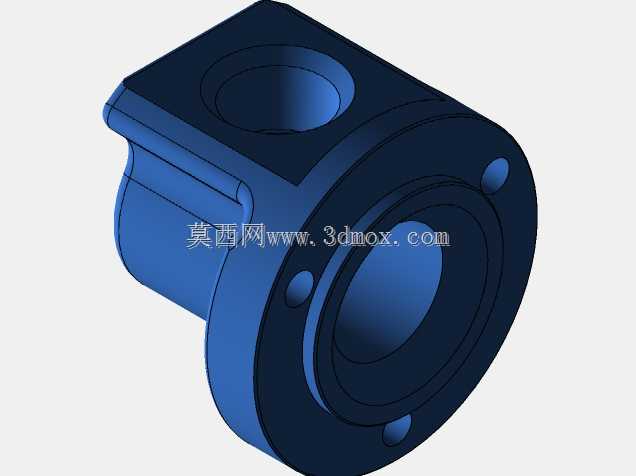

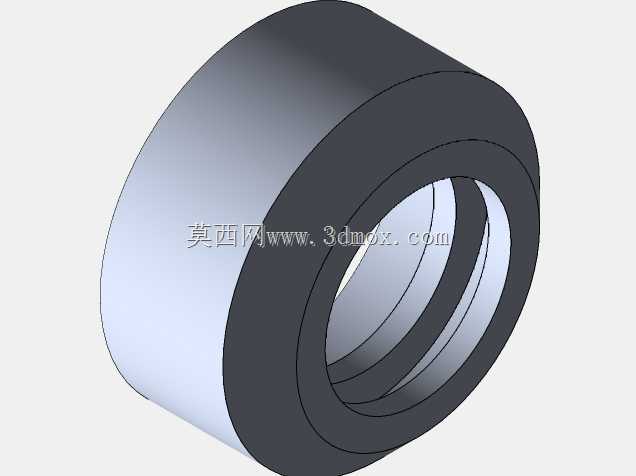

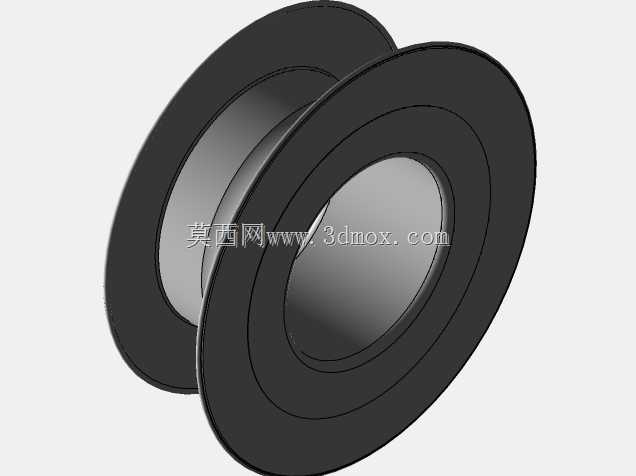

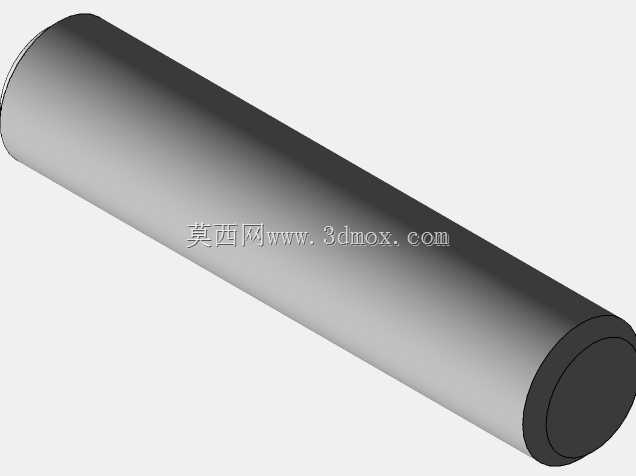

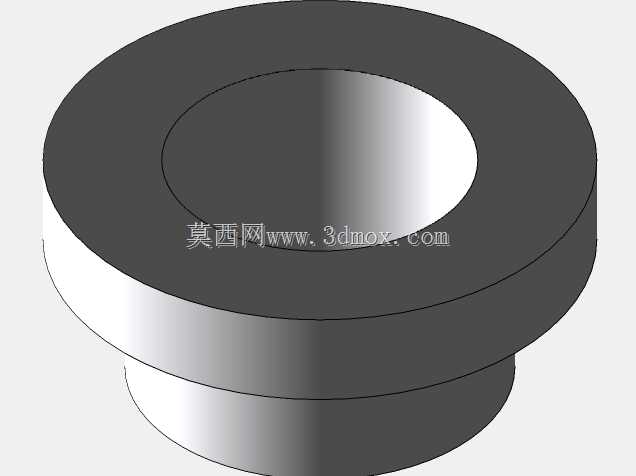

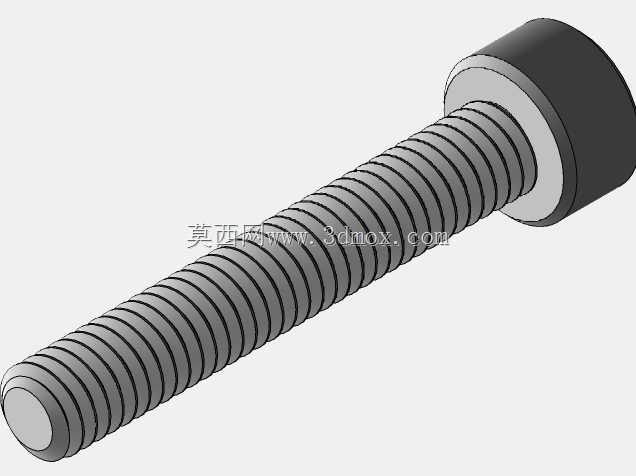

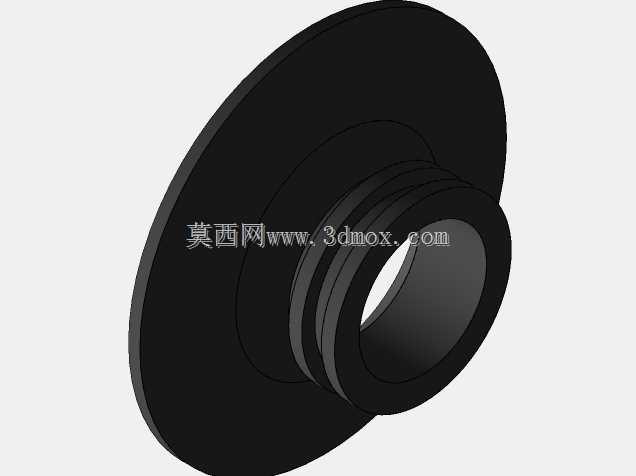

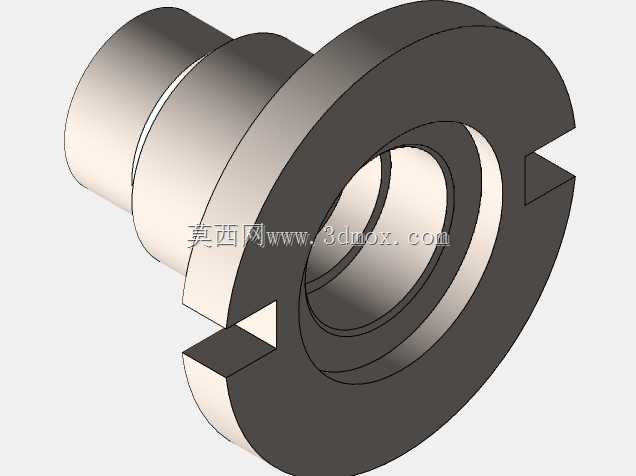

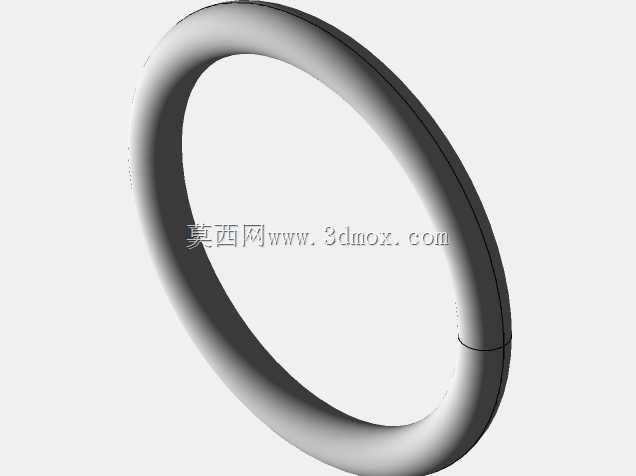

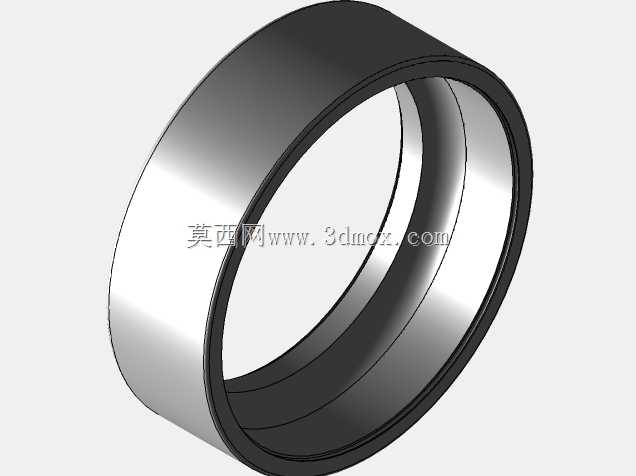

　　转子端采用外螺纹连接形式，可直接与旋转侧的主轴轴端、辊筒轴端内螺纹配合，螺纹规格适配行业通用的公制细牙管路螺纹，安装时无需额外加工过渡接头，定子侧设置了侧向介质通口，可通过卡套接头或锥螺纹连接固定侧的供液、供气管路，侧向通口的位置避开了转子的转动包络，安装后管路不会随转子转动产生缠绕。建模过程中对内部流道做了等径过渡处理，介质从定子侧通口进入后，流道没有出现直角突变，可降低介质输送时的压损，对于带杂质的冷却介质来说，这种平滑流道也能减少杂质在接头内部的沉积，避免长期使用后出现流道堵塞的问题。密封组件的排布参考了实际产品的叠装顺序，从转子端依次设置了支撑轴承、动密封环、静密封环、压力补偿弹簧，弹簧采用均匀分布的小圆柱弹簧结构，

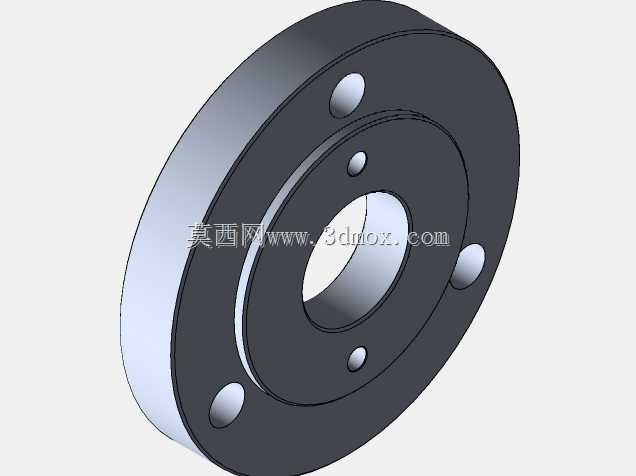

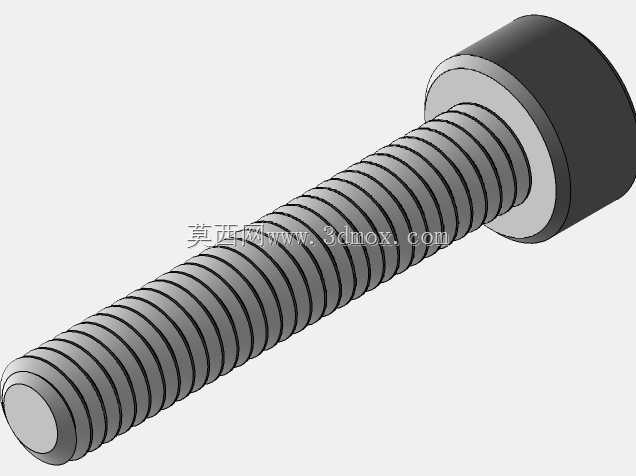

　　相比单弹簧结构，这种多弹簧排布可以给密封面提供更均匀的压紧力，即使转子存在少量径向跳动，密封面也能保持均匀贴合，不会出现局部偏磨导致的泄漏。外形尺寸方面，接头的最大外径控制在适配多数主轴轴端安装空间的范围内，转子端的螺纹伸出长度预留了足够的锁紧余量，安装时可以通过锁紧螺母调整转子与定子的轴向间隙，避免轴承承受额外的轴向力，定子部分的外壳采用六边形防滑结构，安装管路时可以用扳手卡住定子外壳，避免转动时定子跟转损坏密封件。从安装边界来看，接头的整体轴向长度较短，不会过多占用设备轴端的安装空间，转子与定子的同轴度公差在建模时参考了行业通用的安装精度要求，安装时只要保证旋转侧轴端的径向跳动在允许范围内，接头的使用寿命就能达到设计预期。另外，

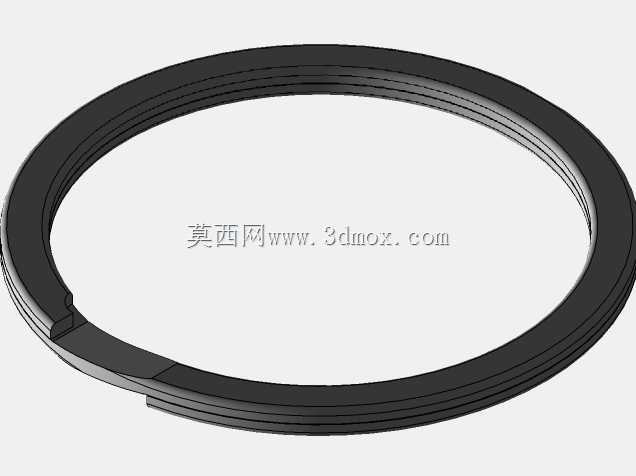

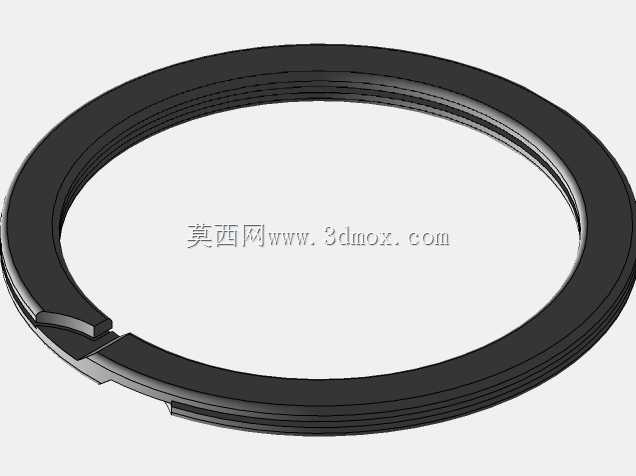

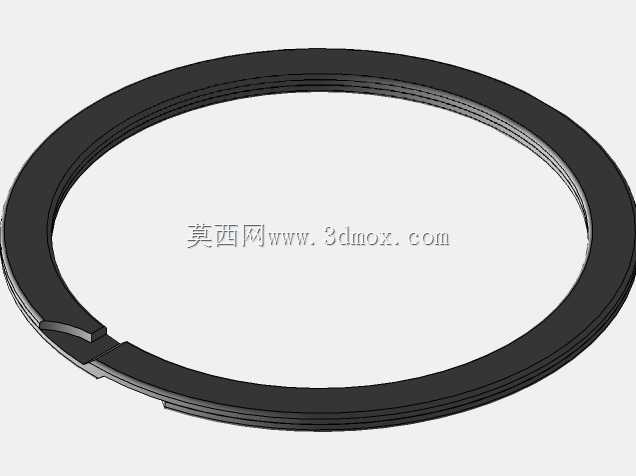

　　接头的轴承位置设置了防尘密封结构，可以阻挡外部的切削粉尘、金属碎屑进入轴承腔，避免轴承过早磨损卡滞，这一点在金属切削设备的主轴内冷场景中尤为重要，加工过程中产生的金属切屑一旦进入接头内部，很容易划伤密封面、卡滞轴承，导致接头失效。建模时还还原了外壳上的流向标识，安装时可以根据标识判断介质流向，避免反向安装导致密封件受异常压力冲击破损，定子尾部的限位结构可以防止转子在压力冲击下从定子中脱出，在高压介质输送工况下，这个结构可以承受瞬时的压力冲击，避免接头解体引发安全问题。对于设备选型人员来说，这个模型可以直接用于设备的管路布局干涉检查，提前核实在轴端安装后接头与周边防护罩、夹具的空间距离，避免实际装配时出现干涉；对于结构设计人员来说，模型中的密封排布、流道设计、轴承选型思路，也可以作为自主开发同类旋转接头的结构参考，尤其是平衡型密封的压力补偿结构，是这类旋转接头长期稳定运行的核心设计点。
