户外便携可折叠支架式烧烤炉结构设计

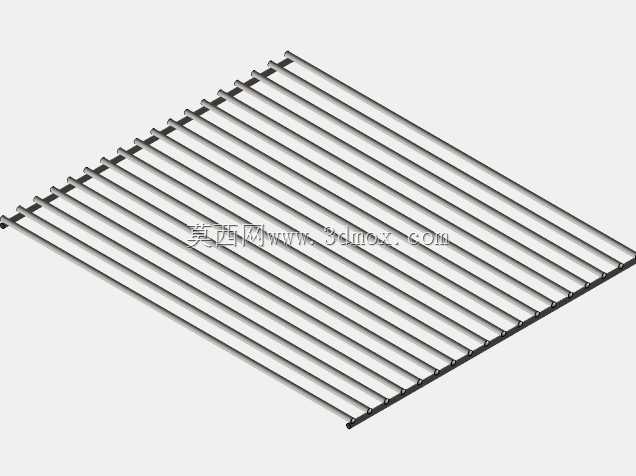

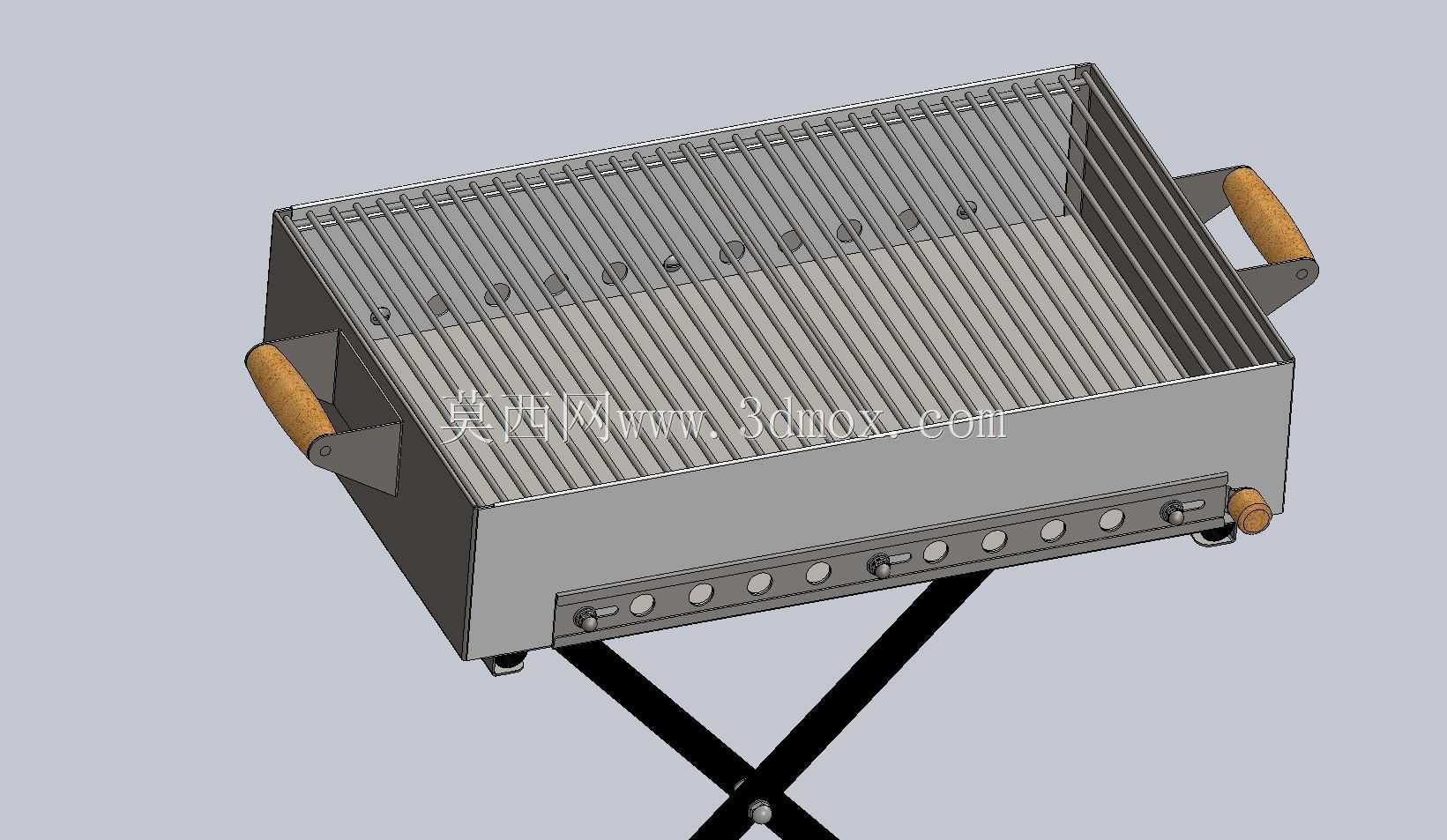

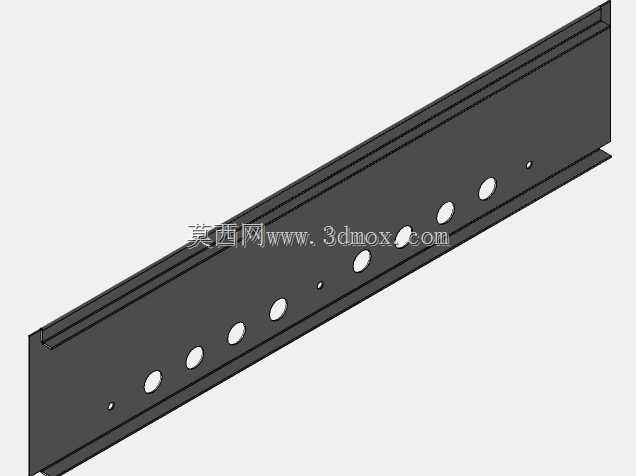

　　这款折叠支架烧烤炉的设计，核心瞄准户外露营、近郊自驾、庭院小聚这类分散式户外烹饪场景，解决传统固定式烧烤架搬运占空间、收纳不便的实际痛点。从结构落地的角度看，炉体主体采用矩形槽式钣金结构，侧壁预留多组通风调节孔，搭配侧边的调节旋钮，可通过改变通风孔的开合面积控制进风量，进而调整炭层燃烧强度，避免烤温过高导致食材焦糊或是通风不足出现炭块闷燃的问题。炉体两侧加装木质隔热握把，握把与金属炉身之间通过金属支架做悬空隔热连接，搬运时即使炉体处于余温状态，也不会出现烫手的情况，适配烧烤中途需要短距离转移炉位的使用需求。炉体顶部的烤网采用平行栅格结构，栅条间距经过反复校核，既可以避免小块食材掉落进炭腔，又能保证热量充分向上传导，让食材受热更均匀，

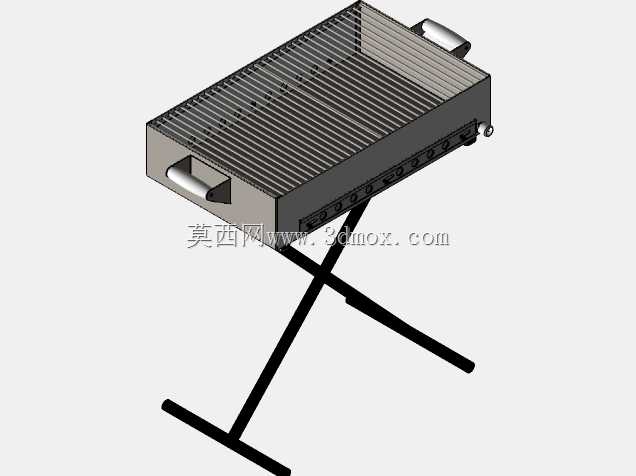

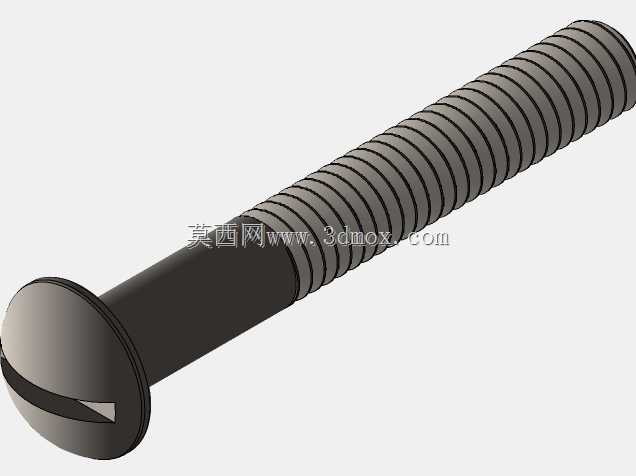

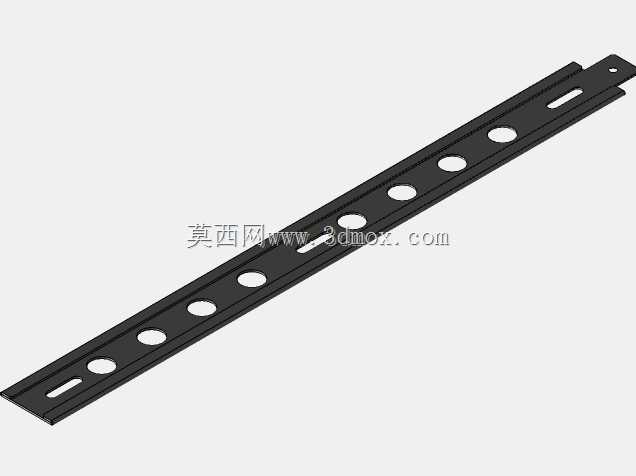

　　烤网边缘做卷边处理，拿取清洁时不会划伤手部。下方的折叠支架采用X型交叉铰接结构，展开时支架底部形成稳定的四点支撑，支撑腿底部加装防滑脚垫，即使在不太平整的草地、砂石地面放置，也能保证炉体平稳不晃，不会出现侧翻漏炭的安全隐患；收纳时支架可绕铰接点转动，完全贴合在炉体底部，收纳后整体厚度仅比炉体本身厚出支架管材的直径，可轻松塞进汽车后备箱、露营装备收纳箱，甚至常规尺寸的户外背包侧袋也能放置，大幅降低户外携带的空间占用。设计过程中重点校核了铰接位置的结构强度，选用耐磨金属销轴做连接，反复折叠开合也不会出现松垮晃动的问题，炉体钣金边缘全部做折边钝化处理，避免加工和使用过程中出现锐边割手的问题。通风调节结构采用滑动式挡片设计，

　　挡片与炉身侧壁贴合紧密，调节时阻尼感适中，不会因为户外风吹或是轻微震动就自行改变通风开度。烤网与炉体之间采用定位凸台做限位，放置后不会出现滑动移位，翻动食材时烤网不会跟着偏移。从安装边界来看，展开状态下整体高度适配成年人站立操作的舒适高度，无需弯腰操作，长时间烤制食材也不会产生腰部疲劳；收纳状态下整体外形规整，没有外凸的尖锐结构，不会刮坏其他露营装备。炉体内部的炭腔预留了足够的深度，既可以放置常规机制炭，也适配果木炭、炭块等不同类型的烧烤燃料，炭腔与炉体侧壁之间留有微小的隔热间隙，长时间燃烧也不会让炉体外壁温度过高，降低意外烫伤的风险。整体结构没有复杂的可拆卸小零件，展开和收纳过程无需借助额外工具，单人十几秒即可完成展开或是收纳操作，非常适合户外场景下快速搭建烹饪台的使用需求。
