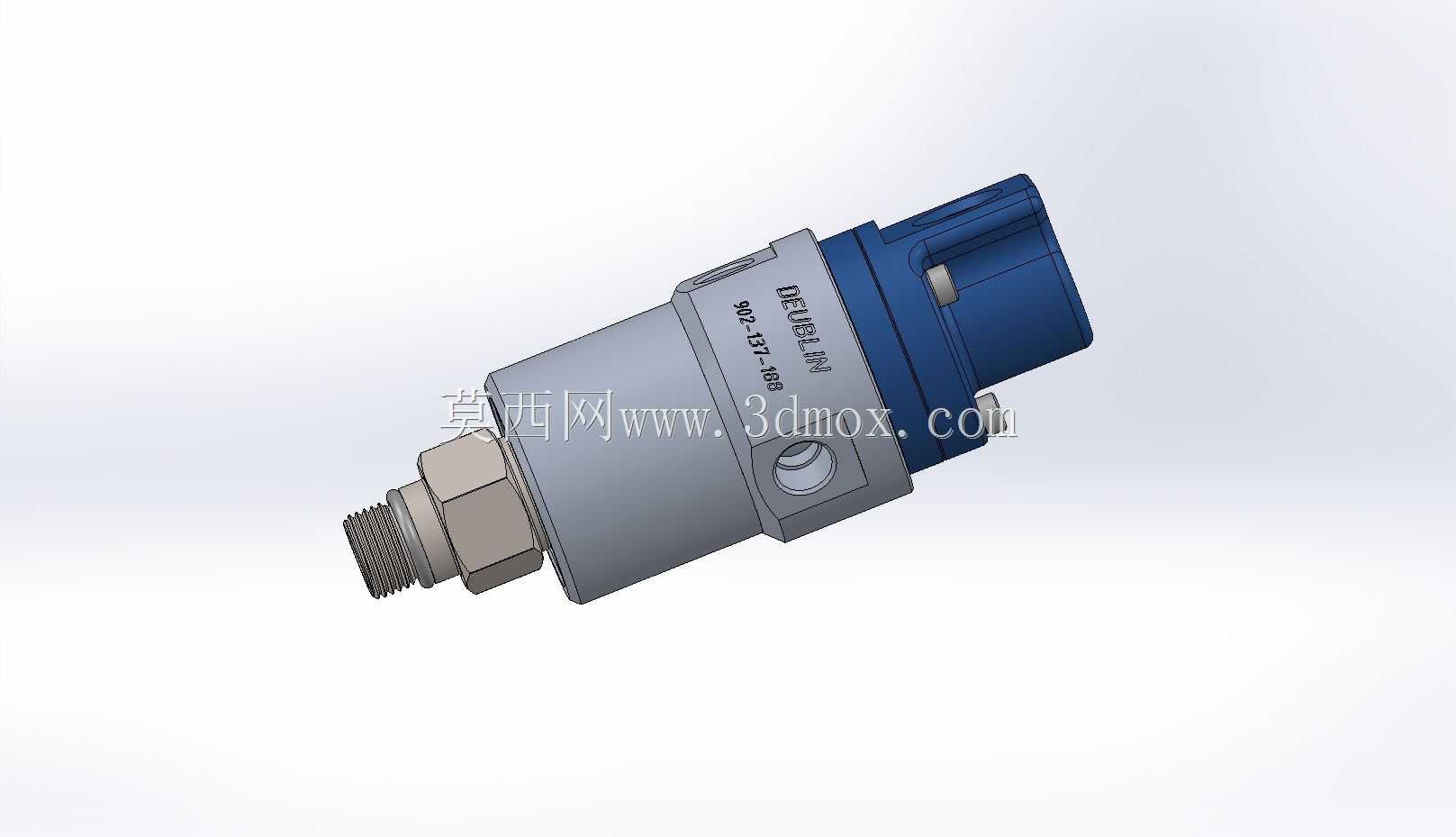

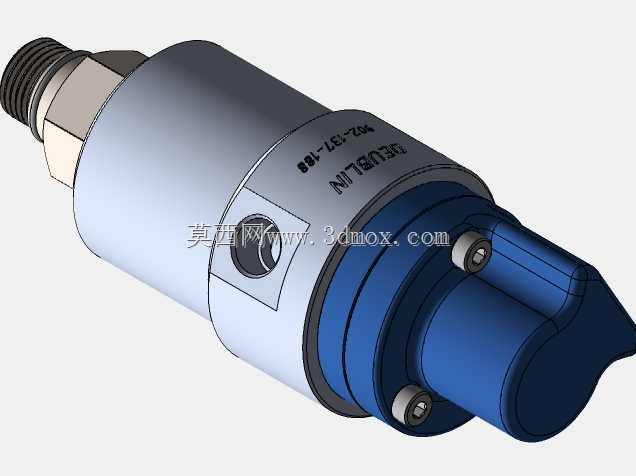

DEUBLIN冷却液空气旋转接头结构设计

　　在机床主轴冷却、自动化转台介质输送、旋转工装气液供给这类需要向持续回转部件传输流体的工况里，旋转接头是决定整套系统运行稳定性的核心零部件，这款DEUBLIN结构的冷却液与空气双通道接头，正是针对这类连续回转场景的介质传输需求设计的。从实际应用场景来看，这类接头常被布置在加工中心主轴末端，承担高速旋转状态下切削冷却液的输送任务，同时也可兼顾气动夹具的压缩空气供给，避免管路随主轴回转发生缠绕、扭折，保障冷却介质与气动动力的稳定传输；在部分回转式焊接工装、旋转检测平台上，这类接头也可作为单通道或双通道的流体通路，实现固定端与旋转端之间的无泄漏介质传递。

　　从功能特性来看，这款接头采用双通道独立密封结构，可同时实现冷却液与压缩空气的独立传输，两种介质在接头内部互不串扰，避免出现冷却液混入气路导致气动元件失效、或是压缩空气进入冷却回路影响冷却效率的问题。接头的旋转密封副采用硬质合金与耐磨密封材料配对的结构，能够在高速回转状态下保持稳定的密封性能，同时具备一定的抗杂质能力，可适配切削液中混有少量金属切屑的实际工况，减少密封面的异常磨损。接头的固定端设置了两个侧向介质接口，分别对应冷却液与空气通路，接口采用标准管螺纹设计，可直接与现场的金属管路、柔性软管连接，无需额外制作过渡接头；旋转端采用外螺纹加锁紧螺母的结构，可直接与主轴、转台的回转部位连接，锁紧螺母可调整接头的轴向安装位置，适配不同厚度的安装面板。

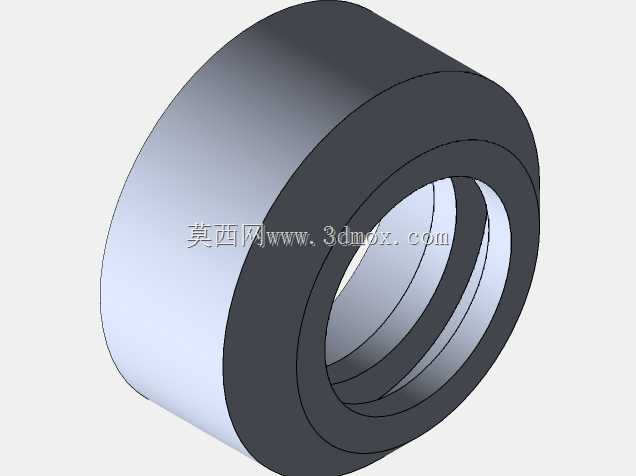

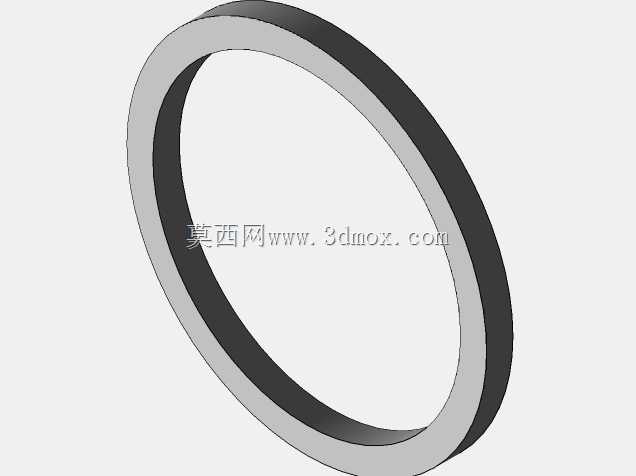

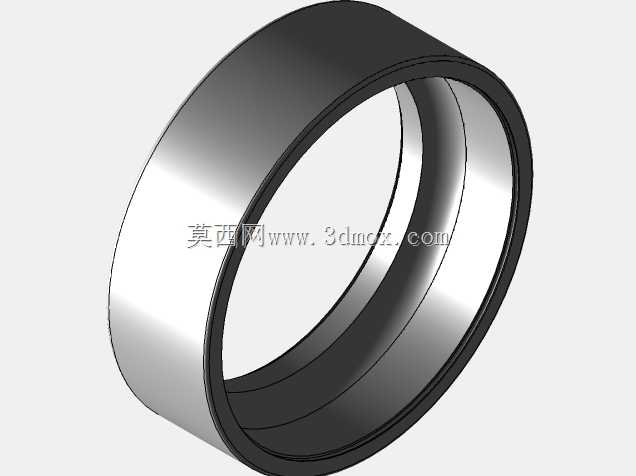

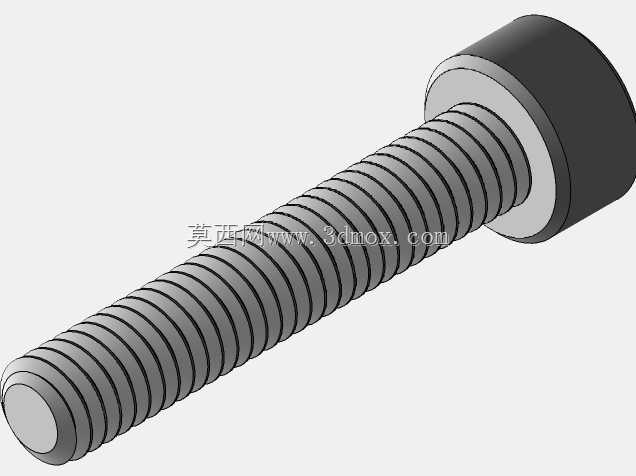

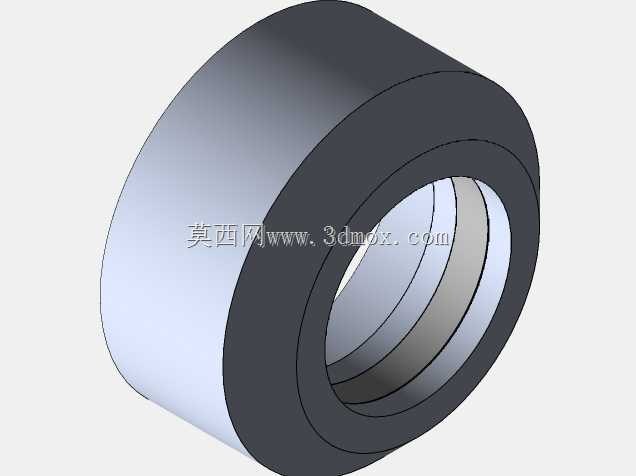

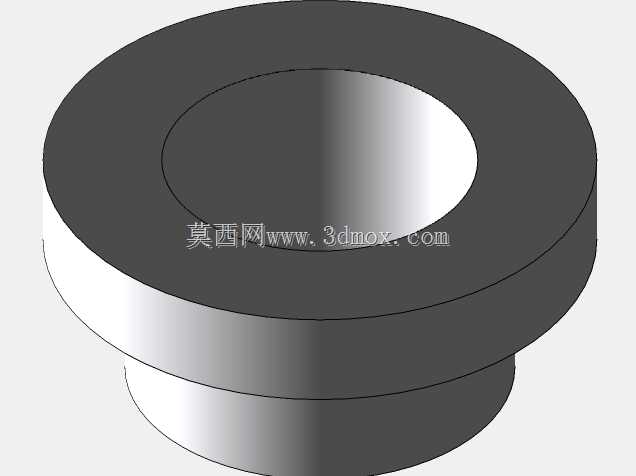

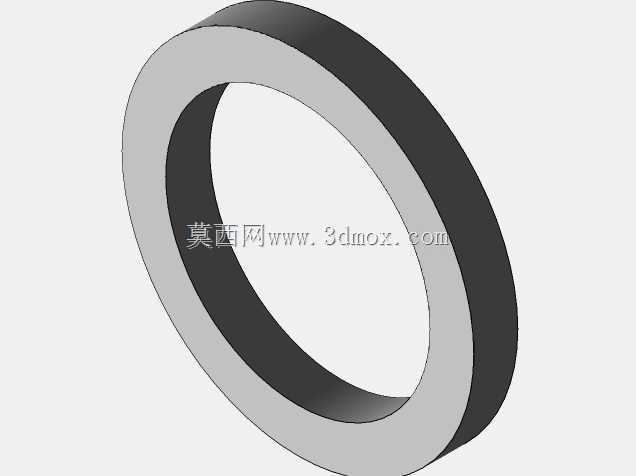

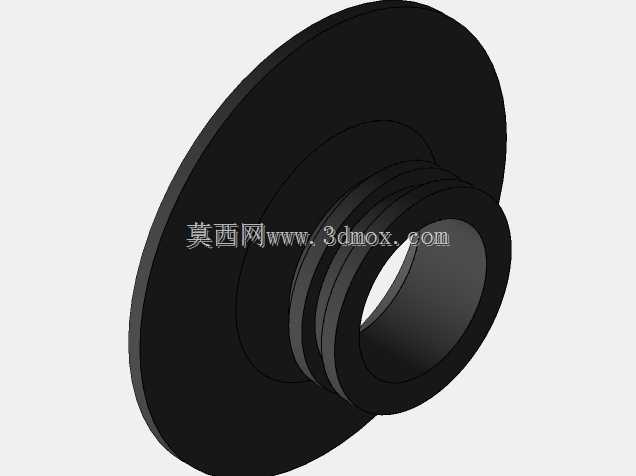

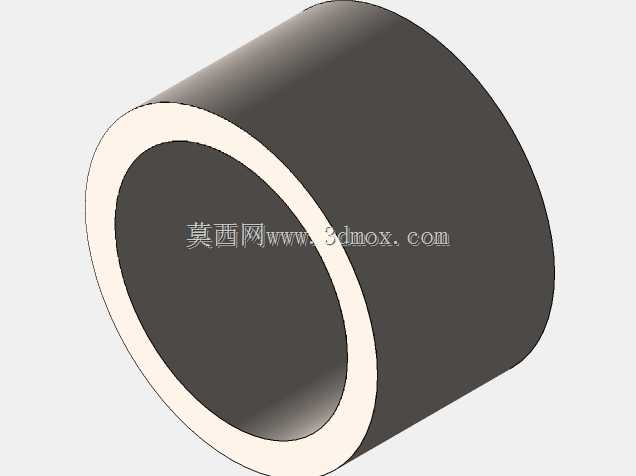

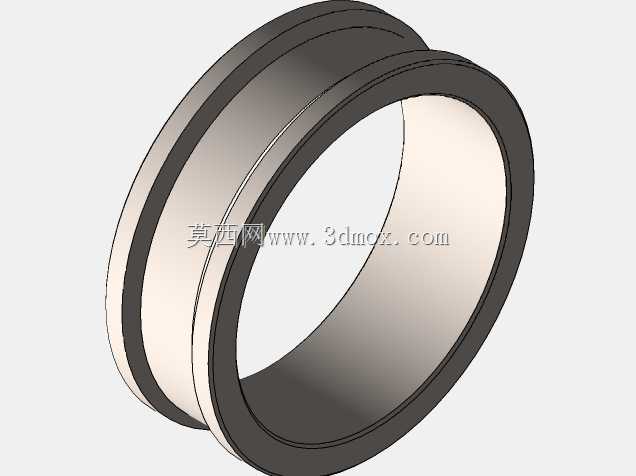

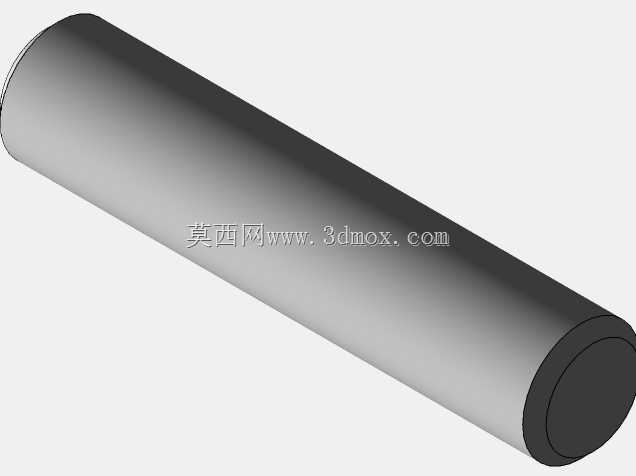

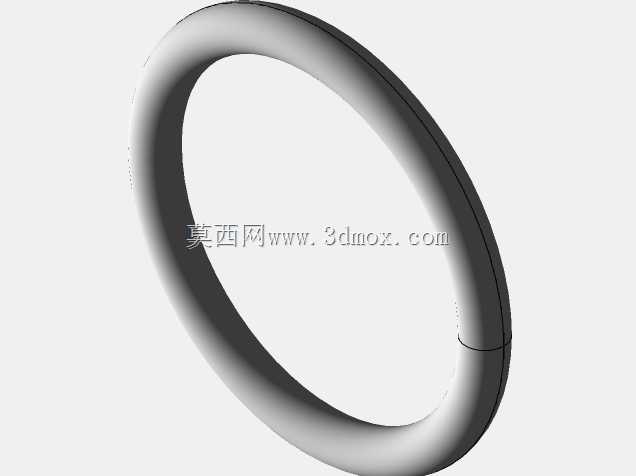

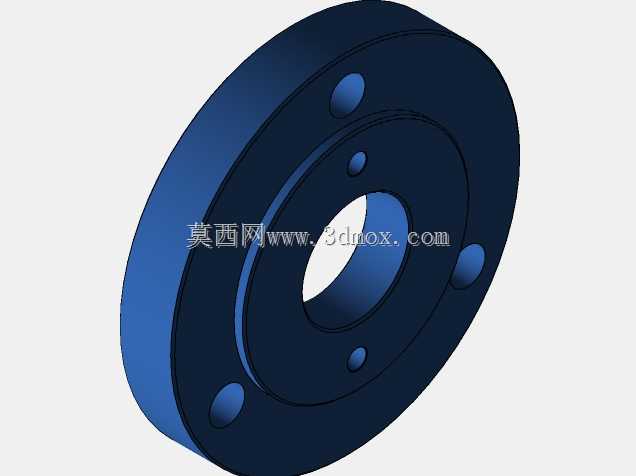

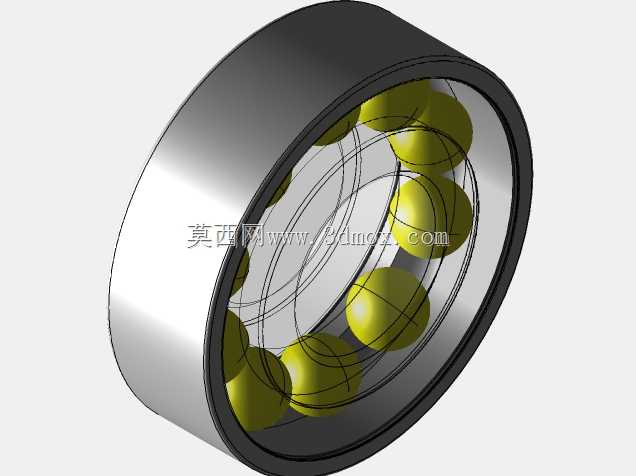

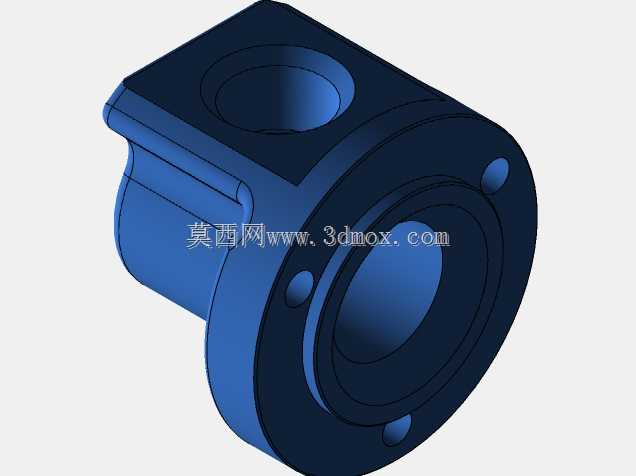

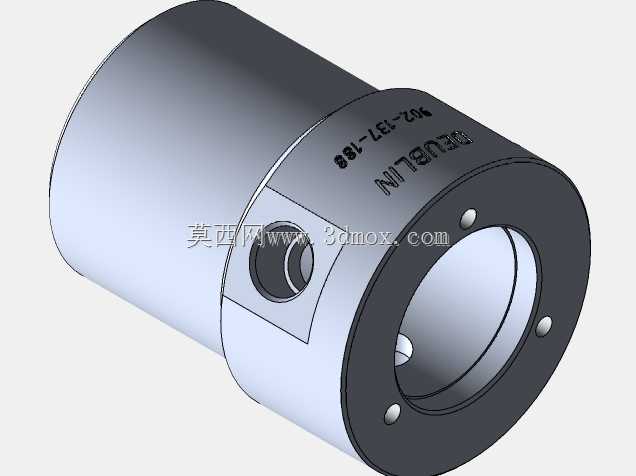

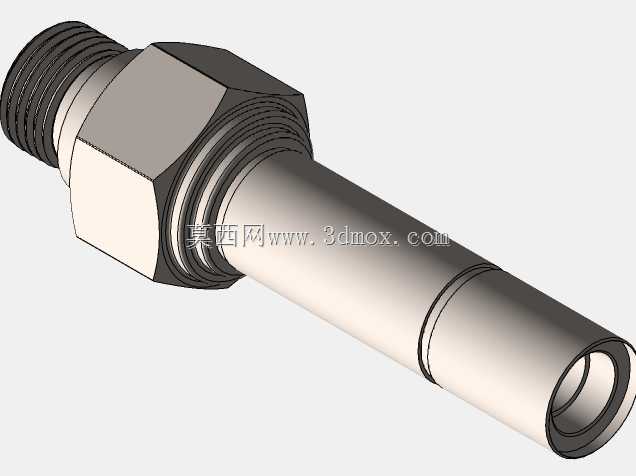

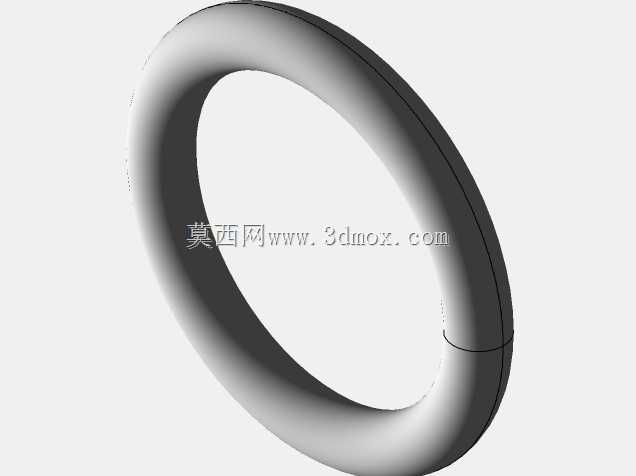

　　从设计思路来看，这款接头的整体结构采用模块化拆分设计，主要由壳体、旋转轴、密封组件、轴承、端盖几个部分组成，各部件之间采用过盈配合加紧固件连接的方式，既保证了回转部件的同轴度，也方便后期密封件磨损后的拆解更换。壳体部分采用高强度铝合金材质，在保证结构强度的同时降低了接头整体重量，减少高速回转时的转动惯量，降低对主轴动平衡的影响；旋转轴采用不锈钢材质，具备良好的防锈与耐磨性能，可长期接触水基切削液、油性切削油以及压缩空气中的冷凝水，不会出现锈蚀卡滞的问题。轴承部分采用成对布置的深沟球轴承，可同时承受径向载荷与少量轴向载荷，保障旋转轴在高速回转时的径向跳动控制在允许范围内，避免密封面因偏磨出现泄漏。

　　从外形尺寸与安装边界来看，这款接头的整体轴向长度控制在紧凑范围内，最大外径适配多数标准主轴的安装空间，不会与主轴周边的护罩、刀具夹紧机构发生干涉。旋转端的连接螺纹为标准细牙管螺纹，螺纹有效长度可满足常规安装面板的厚度需求，安装时只需在回转部件上加工对应规格的内螺纹孔，将接头旋转端拧入后通过锁紧螺母锁止即可完成固定；固定端的两个侧向接口沿壳体径向对称布置，接口中心与接头旋转中心的距离经过优化，连接管路后不会超出接头的最大外径轮廓，避免回转过程中管路与周边部件发生剐蹭。接头的允许工作转速覆盖常规加工中心的主轴转速区间，可满足绝大多数金属切削加工场景的冷却与气路供给需求，在实际选型时，只需确认安装接口尺寸、通路数量、工作介质与转速参数即可完成匹配，无需额外进行结构改制。在日常维护中，这类接头的主要损耗部件为内部的密封环与轴承，当出现介质泄漏、回转阻力增大的情况时，只需拆解接头更换对应密封件与轴承即可恢复性能，无需整体更换接头，可有效降低设备的维护成本。
