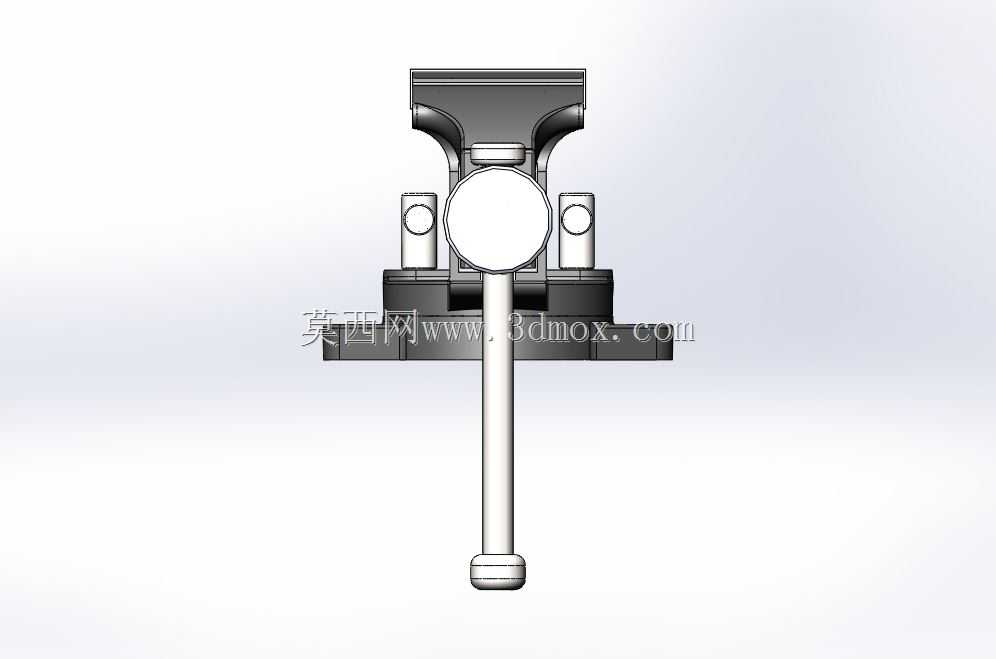

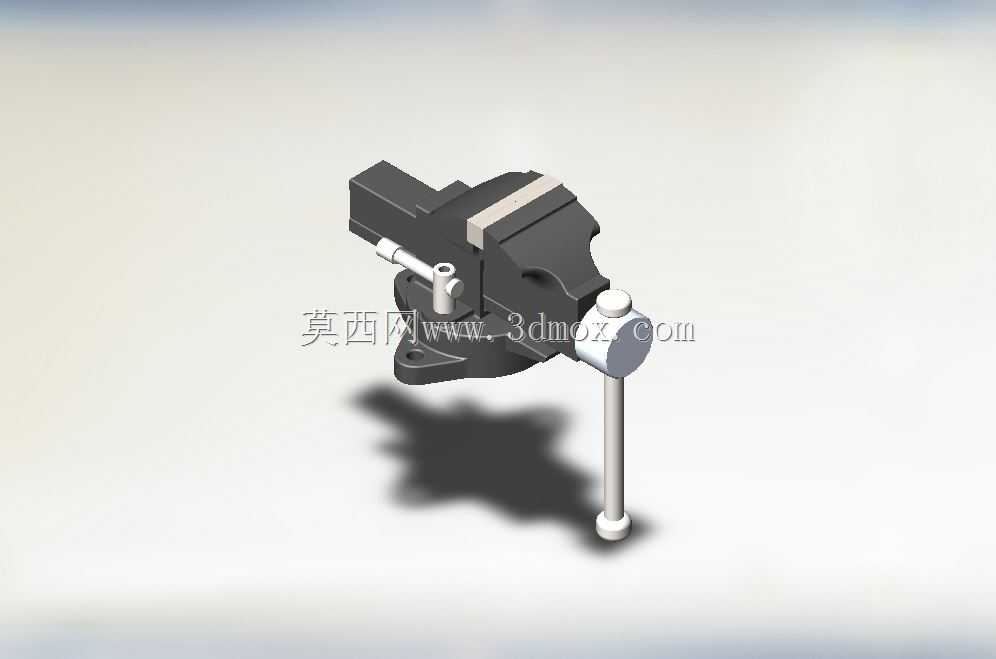

机用台虎钳夹持工装结构设计

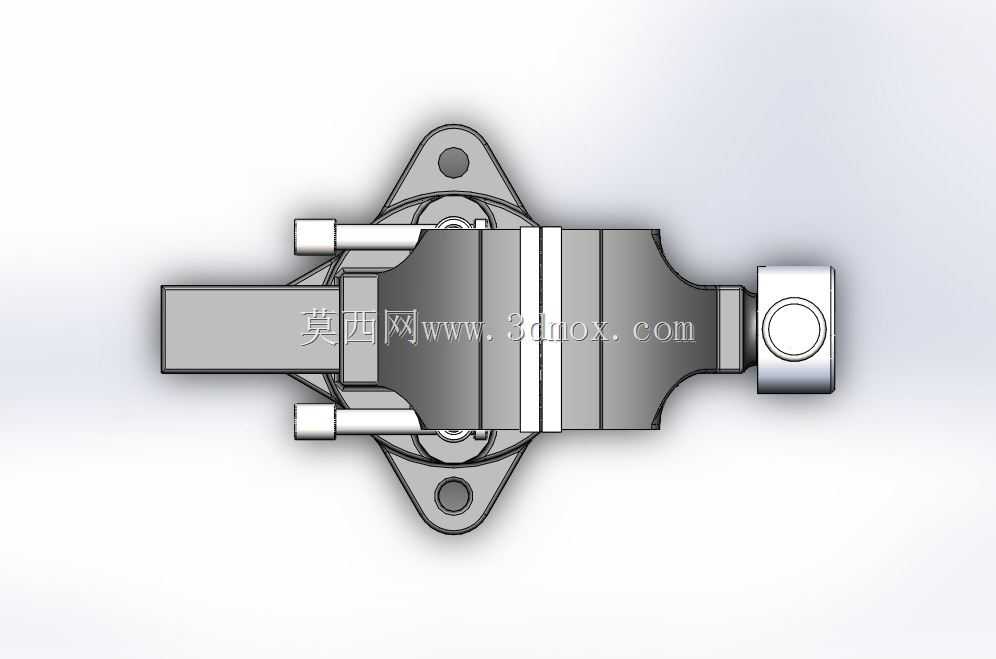

　　转动加长操作手柄即可带动活动钳身沿固定钳身的导轨做直线往复运动，钳口部位设计有可更换的淬硬钳口板，板面上加工有交叉网纹，用来增大夹持摩擦力，即便是表面光滑的圆钢、方料工件，在合理夹持力下也不会出现打滑偏转；当需要夹持异形工件或者已加工完成的光洁表面时，还可以更换带软质垫层的钳口板，避免夹伤工件已加工面。设计过程中，活动钳身与固定钳身的配合导轨采用了燕尾槽结构，这种结构的导向精度高、配合间隙可通过侧边的调整螺钉进行补偿，长期使用出现磨损后不需要整体更换钳身，只需要微调镶条的压紧程度就能恢复合适的配合松紧度，既保证活动钳身移动顺滑无卡滞，又不会出现夹持时的上翘、偏摆问题。丝杠的末端设计有推力轴承结构，在常规机械加工车间的钳工作业区、普通铣床、钻床的工位旁，这类台虎钳是最基础也最核心的工位工装，几乎所有需要对中小型金属、非金属工件进行锯削、锉削、錾削、钻孔、铰孔、攻丝、套丝以及小型零件装配修整的作业场景，都需要依靠它来完成工件的可靠固定，避免加工过程中工件移位导致的尺寸超差、刀具崩损甚至安全隐患。区别于重型机用平口钳，这款虎钳的结构设计兼顾了固定安装与工位适配性，底座采用带安装孔的法兰式结构，可通过螺栓直接固定在钳工台台面或者机床工作台上，安装边界的孔位间距适配常规钳工台的预留安装槽，不需要额外制作过渡转接板，日常拆装移位也不需要复杂的工装调整。从功能结构来看，它的夹持动作依靠丝杠副传动实现，

　　夹持工件时的轴向反作用力会通过轴承传递到固定钳身的端面上，不会直接作用在丝杠的限位挡圈上，既降低了转动手柄时的操作阻力，也大幅延长了丝杠副的使用寿命，避免长期重载夹持导致的丝杠弯曲、螺纹磨损问题。从实际使用的尺寸边界来看，这款虎钳的钳口张开行程适配常规中小型零件的加工需求，钳身整体高度符合人体工程学设计，安装在标准800mm高度的钳工台上时，钳口中心位置刚好适配站立作业的操作高度，长时间进行锉削、装配作业时不容易产生手臂疲劳。钳身的整体铸件采用了筋板加强结构，在固定钳身与底座连接的部位、活动钳身的受力部位都设计有三角形加强筋，即便承受较大的夹持力或者加工时的冲击载荷，钳身也不会出现开裂、变形问题，整体刚性完全满足常规钳工、

　　轻型机加工的载荷要求。在实际工位应用中，它还可以配合角度转盘底座使用（这款模型的底座预留了转盘安装的配合止口），不需要重新拆装固定螺栓就能调整工件的夹持角度，在进行斜孔钻削、斜面锉修作业时能大幅减少工件找正的辅助时间。很多新手钳工在使用这类虎钳时容易忽略夹持力的控制，实际上这款虎钳的丝杠传动比经过合理匹配，正常成年人用手扳动手柄施加的力，刚好能达到夹持普通钢材所需的夹紧力，不需要额外加套管延长手柄，避免过大的夹持力导致钳身变形、丝杠过载损坏，也防止薄壁工件被夹变形。另外，钳身的活动部位都设计有润滑油注油孔，日常维护时只需要定期向导轨配合面、丝杠螺纹处注入少量润滑脂，就能保证操作顺滑，避免锈死卡滞，在潮湿的加工车间环境下，

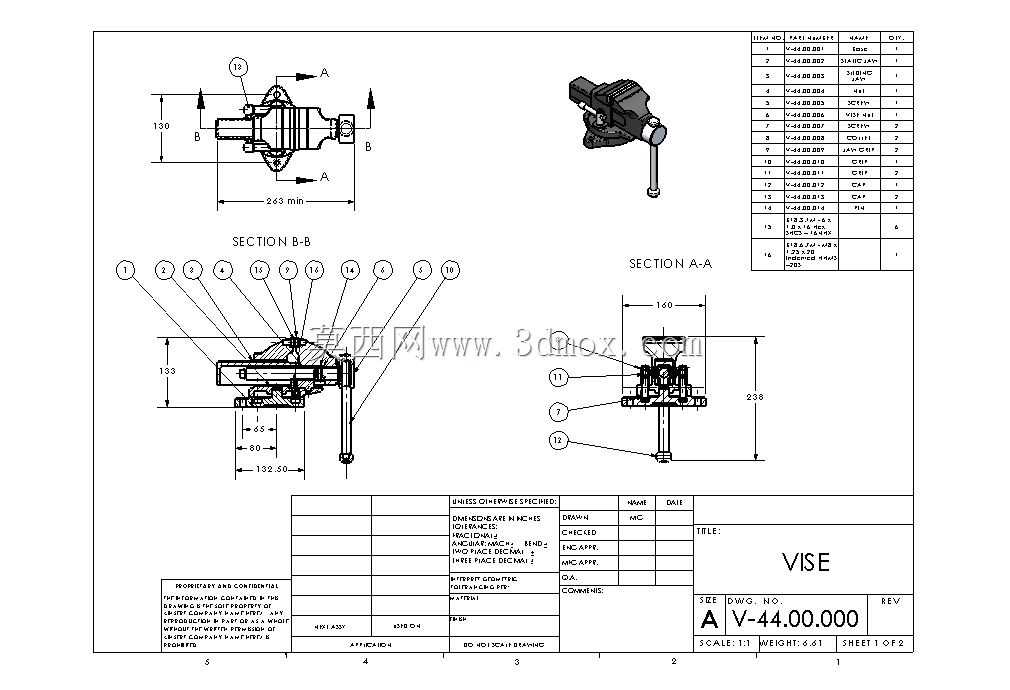

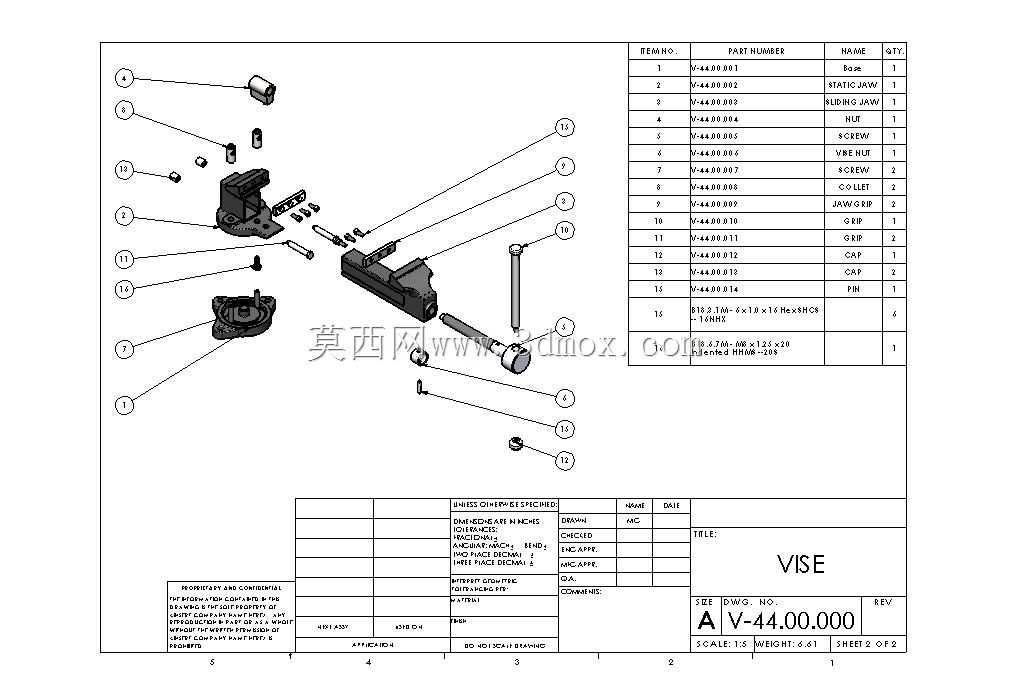

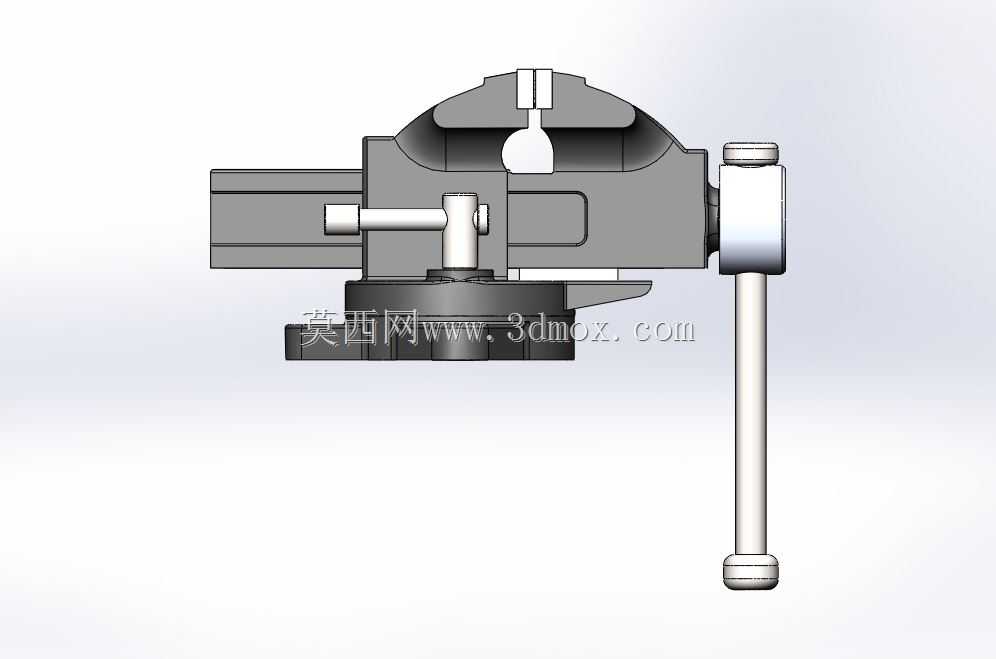

　　整体铸件的非加工面都做了喷漆防锈处理，外露的丝杠、手柄等钢制零件也做了氧化发黑处理，能有效抵御切削液、潮湿空气的锈蚀，延长工装的使用寿命。在小型零件的装配作业中，这款虎钳还可以作为辅助工装使用，比如过盈配合的小轴与衬套压装、小型钣金件的弯折整形，都可以借助虎钳的夹持力来完成，不需要额外购置小型压力机，对于小型加工车间、实训教学场地来说，这种多用途的工装能大幅降低工位设备的投入成本。从建模的结构还原度来看，这个模型完整还原了虎钳所有的运动部件配合关系，丝杠与活动钳身的传动连接、钳口板的安装固定结构、手柄与丝杠的销连接、底座的安装孔位都完全按照实际加工尺寸进行建模，不管是用于工装设计的参考，还是用于机加工教学的结构演示，都能清晰展示台虎钳的工作原理与装配关系，甚至可以直接基于这个模型生成工程图，用于小型工装的改进设计或者教学课件的制作。
