简易螺杆式手动台钳夹持工装结构

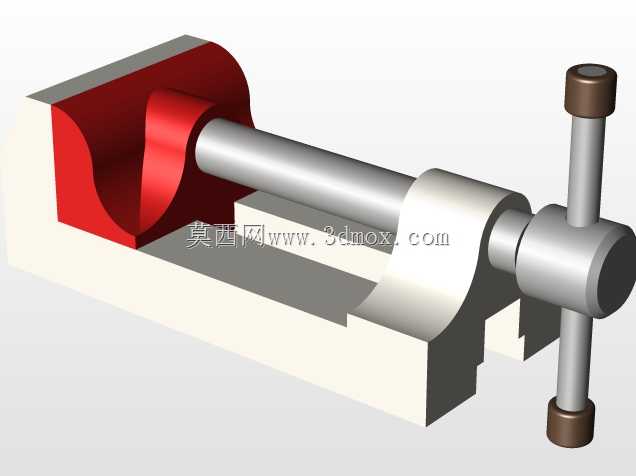

　　这款手动螺杆式台钳是钳工工位、小型加工场景中最基础也最核心的工件夹持单元，日常在台式钻床工位、小型铣床辅助装夹、零件修配打磨、装配对位工序里都能见到它的身影，核心作用是提供稳定的工件夹持力，避免加工过程中工件位移导致的尺寸偏差、加工报废甚至安全隐患。从结构设计逻辑来看，整体采用固定钳身搭配活动钳身的经典布局，固定钳身直接承担安装基准的作用，底部预留的安装平面可以通过螺栓锁紧在工作台面或者专用工装基板上，安装边界需要匹配工位的操作空间，整体横向长度适配常规钳工台的纵深，操作手柄的回转半径不会超出工位的安全操作范围，避免操作时磕碰周边工具或者工位挡板。传动部分采用梯形螺杆副结构，这种螺纹形式本身具备自锁特性，

　　夹持到位后不会因为加工过程中的振动导致钳口松脱，不需要额外增加锁止结构就能保持稳定的夹持力，螺杆一端和活动钳身采用间隙配合的连接结构，转动手柄时螺杆旋转带动活动钳身沿钳身的导向槽做直线往复运动，导向槽采用矩形截面的滑动配合结构，配合间隙控制在合理范围，既保证活动钳身移动顺畅无卡滞，又能避免夹持时活动钳身上翘导致的夹持面不平行问题。钳口部分采用V型与平面结合的夹持面设计，固定钳身的夹持位置做了内凹的弧面结构，既可以加持方形、矩形的规则工件，也能适配圆柱形轴类零件的装夹需求，不需要额外更换钳口配件就能覆盖大部分常见小型零件的夹持场景，夹持面的粗糙度经过针对性设计，既不会因为过于光滑导致夹持摩擦力不足，

　　也不会因为过于粗糙在工件表面留下过深的夹痕，针对精加工零件的装夹，也可以在钳口位置加装铜质或者铝质的软钳口垫片，避免夹伤工件已加工表面。操作端采用T型穿杆式手柄，这种手柄结构不需要额外的快拆结构，穿杆可以在螺杆头部的孔内自由滑动，需要大夹持力的时候可以将手柄两端都伸出较长的力臂，借助杠杆原理降低操作力度，空间受限的工位也可以只伸出单侧手柄进行小行程的夹紧调整，适配不同的操作空间需求。从实际使用的工况适配来看，这款台钳的夹持行程覆盖了小型零件加工的常见尺寸范围，最大开口距离可以满足常规小型五金零件、3D打印样件、小型机加工件的装夹需求，钳身整体采用一体式的结构设计，固定钳身和底座为一体化结构，整体刚性足够承受钻孔时的轴向进给力、

　　打磨时的侧向振动力，不会因为受力产生明显的结构变形。设计过程中特意简化了不必要的复杂结构，没有额外增加快动、分度等附加功能，核心聚焦基础夹持功能的可靠性，整体零件数量少，日常维护只需要定期在螺杆和导向槽位置涂抹润滑脂，就能保证长期使用的顺畅度，不会因为结构复杂导致故障点增多，非常适合工位固定、需求明确的常规装夹场景，不管是学校金工实习的基础工位，还是小型维修作坊的日常修配，或是产品研发阶段的样件修整工位，都能提供稳定可靠的夹持支撑。安装时需要注意固定钳身的夹持面要和工位的操作方向匹配，保证操作手柄时施力方向符合人体工学，长期使用如果出现钳口磨损，可以通过修磨夹持面或者更换钳口板的方式恢复精度，不需要整体更换台钳，整体的维护成本极低，是机械加工、装配、修配场景中通用性极强的基础工装。
