电机用活塞500结构设计

　　在中小型往复式动力设备、微型气动驱动单元以及部分特殊结构的直线作动电机设计场景中，活塞是承担腔室压力转换、动力往复输出的核心执行零件，本次涉及的活塞500结构，主要适配缸径规格匹配的电机类动力单元，在设备运行过程中直接参与密闭腔室的压力变化循环，将介质压力或电磁驱动的直线作用力稳定传递至连杆机构，最终带动曲轴或输出轴完成旋转动力输出。

　　从实际工况适配角度看，这类活塞的应用场景覆盖了微型空压机配套驱动电机、小型内燃辅助动力单元、直线往复式伺服作动缸等多个领域，在设备运行时，活塞需要在缸套内完成高频次的往复直线运动，既要保证与缸壁之间的密封性能，避免腔室压力泄漏导致动力输出效率下降，也要尽可能降低往复运动过程中的摩擦阻力，减少无用功损耗，同时还要承受交变的压力载荷与瞬时冲击载荷，这就对零件的结构设计、尺寸精度以及材质匹配提出了明确的工程要求。

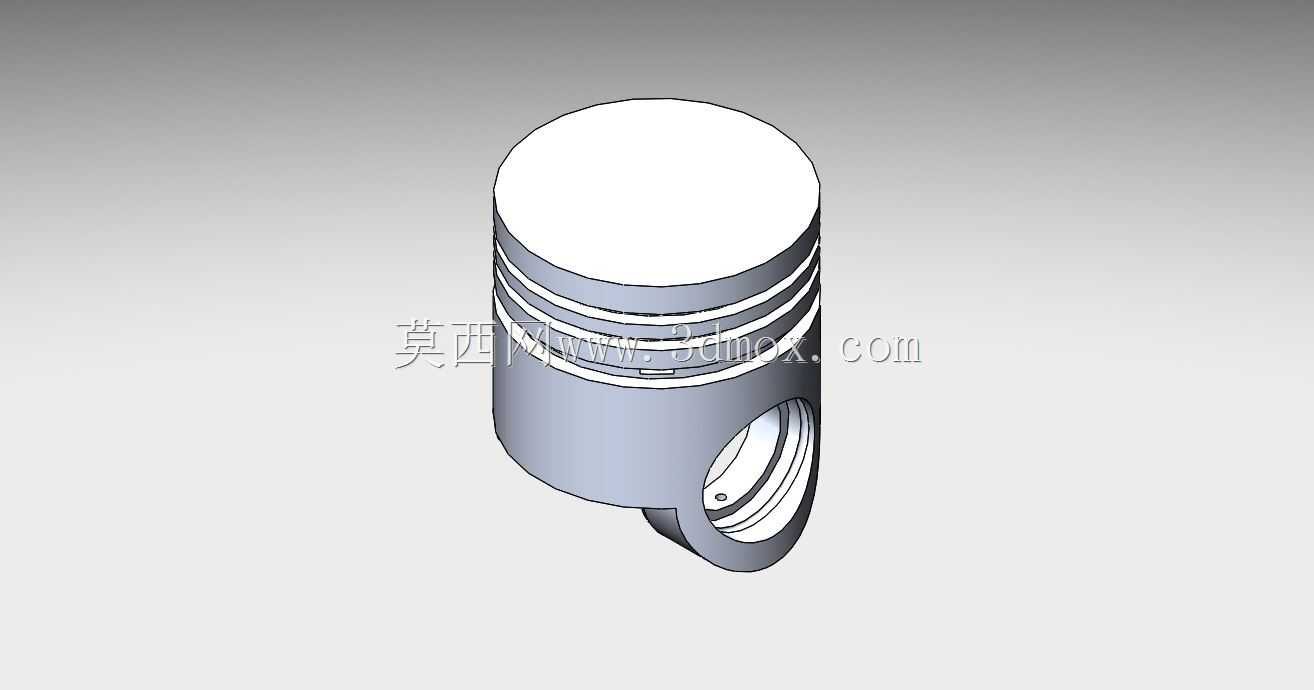

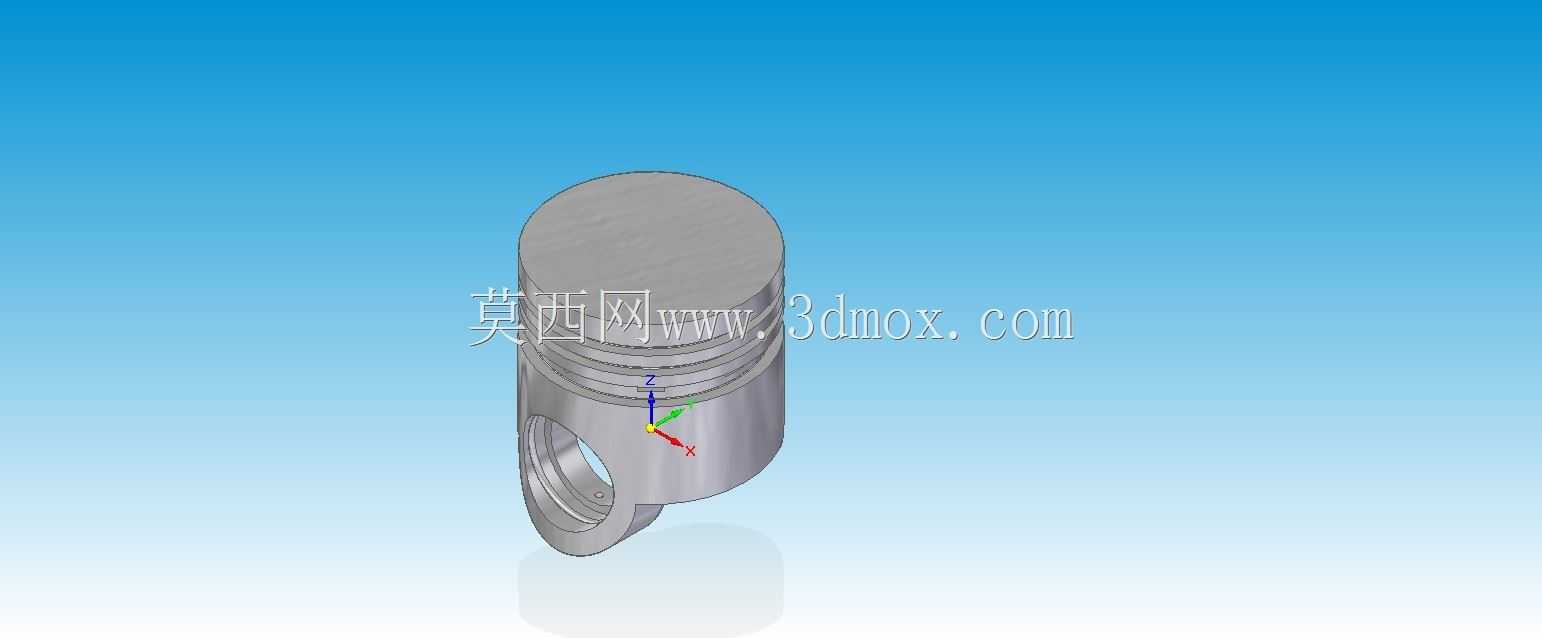

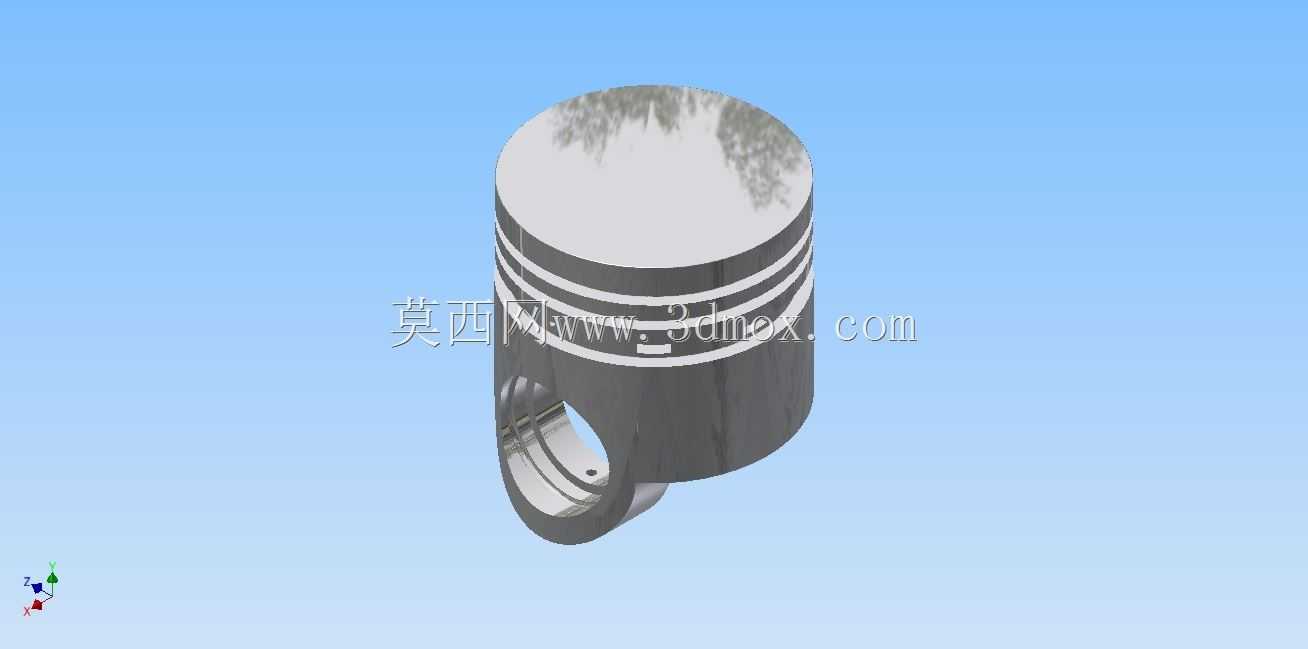

　　在结构设计思路上，该活塞采用了经典的圆柱主体结构，顶部为平整的承压端面，能够均匀承受腔室内介质的垂直压力，避免局部应力集中导致的端面变形；活塞主体上部设置了多道环槽结构，用于安装活塞环与密封环，不同环槽的宽度与深度根据密封件的标准规格匹配设计，靠近顶部的环槽主要安装气环，负责阻断腔室高压介质向曲轴侧泄漏，下方的环槽可安装油环，在润滑工况下能够均匀刮除缸壁上多余的润滑油，避免润滑油进入压力腔造成介质污染或积碳问题。活塞下部设置了带通孔的销座结构，用于安装活塞销，实现活塞与连杆小头的铰接连接，销座位置做了局部加厚处理，同时在销孔与活塞主体的衔接位置设计了过渡圆角，能够有效分散活塞销传递的交变作用力，避免应力集中导致的销座开裂问题。

　　从外形尺寸与安装边界来看，该活塞的外径尺寸与配套缸套的内径保持严格的公差配合，单边预留了合适的热膨胀间隙，避免设备运行过程中活塞受热膨胀后出现卡缸故障；活塞的整体高度根据配套设备的行程参数设计，保证活塞运行到上止点和下止点位置时，不会与缸盖、曲轴箱等周边结构发生运动干涉；销孔的内径尺寸与标准活塞销规格匹配，孔的同轴度、圆柱度公差控制在较高精度等级，保证活塞销安装后转动灵活无卡滞，同时能够均匀传递载荷。活塞的整体重量经过了轻量化优化，在保证结构强度满足载荷要求的前提下，尽可能减少非受力区域的材料厚度，降低往复运动的惯性力，减少设备运行过程中的振动与噪声，提升动力输出的平稳性。

　　在实际选型与装配过程中，需要重点核对活塞的外径尺寸、环槽规格、销孔中心距以及销孔直径这几个核心安装参数，确保与配套的缸套、活塞环、活塞销、连杆等零件完全适配；装配前需要检查活塞表面是否有毛刺、磕碰伤等缺陷，尤其是环槽位置和销孔内壁的加工质量，避免密封件安装后出现划伤导致密封失效，或者活塞销装配后出现偏磨问题。在无油润滑的工况下使用时，活塞本体可采用自润滑性能较好的合金材质，或者在活塞外圆表面增加耐磨涂层，降低摩擦系数，提升零件的使用寿命；在有油润滑的工况下，需要配合对应的油环设计，保证润滑油膜的均匀分布，避免出现干摩擦问题。

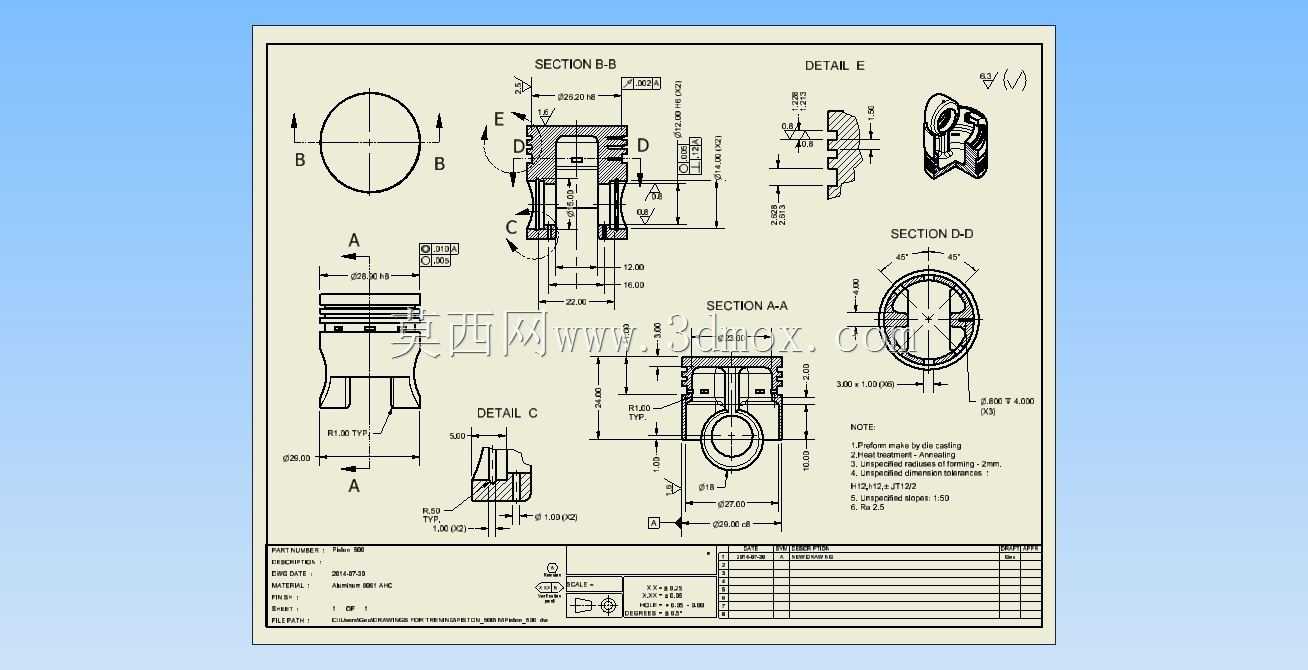

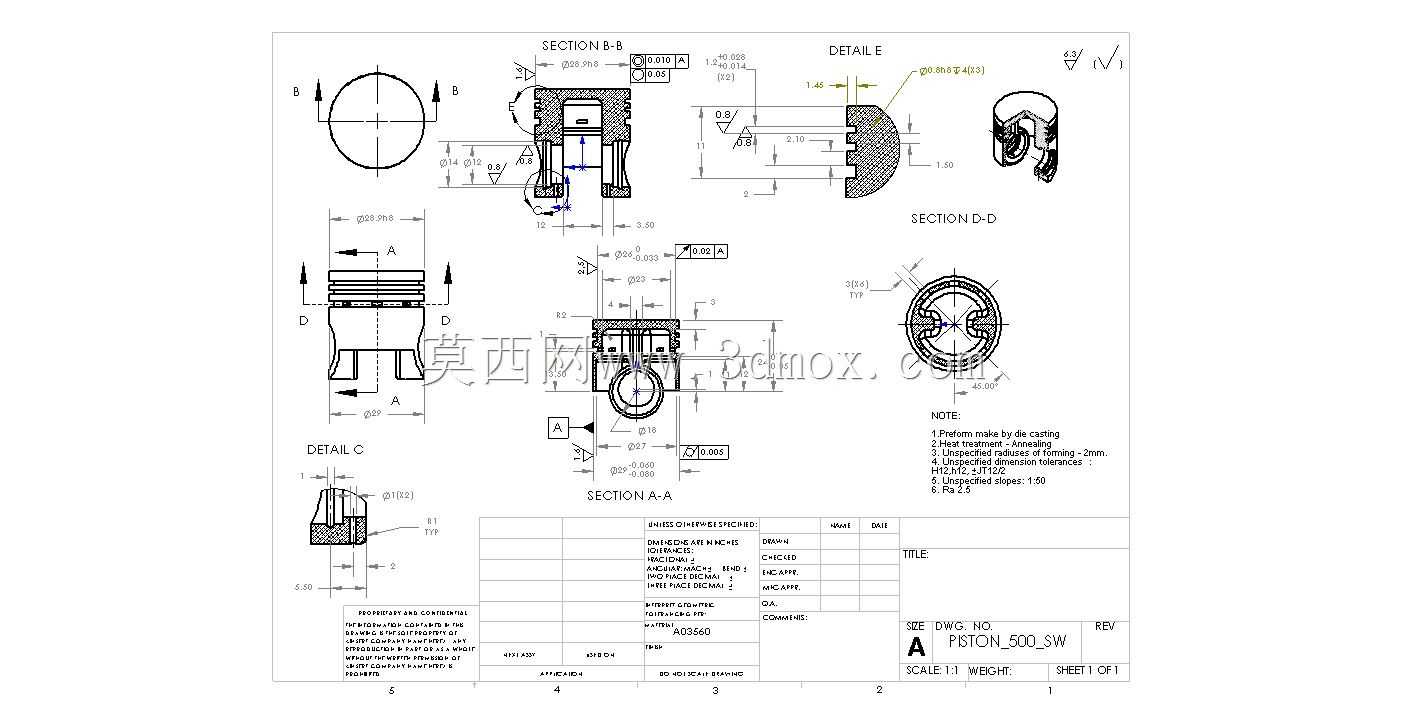

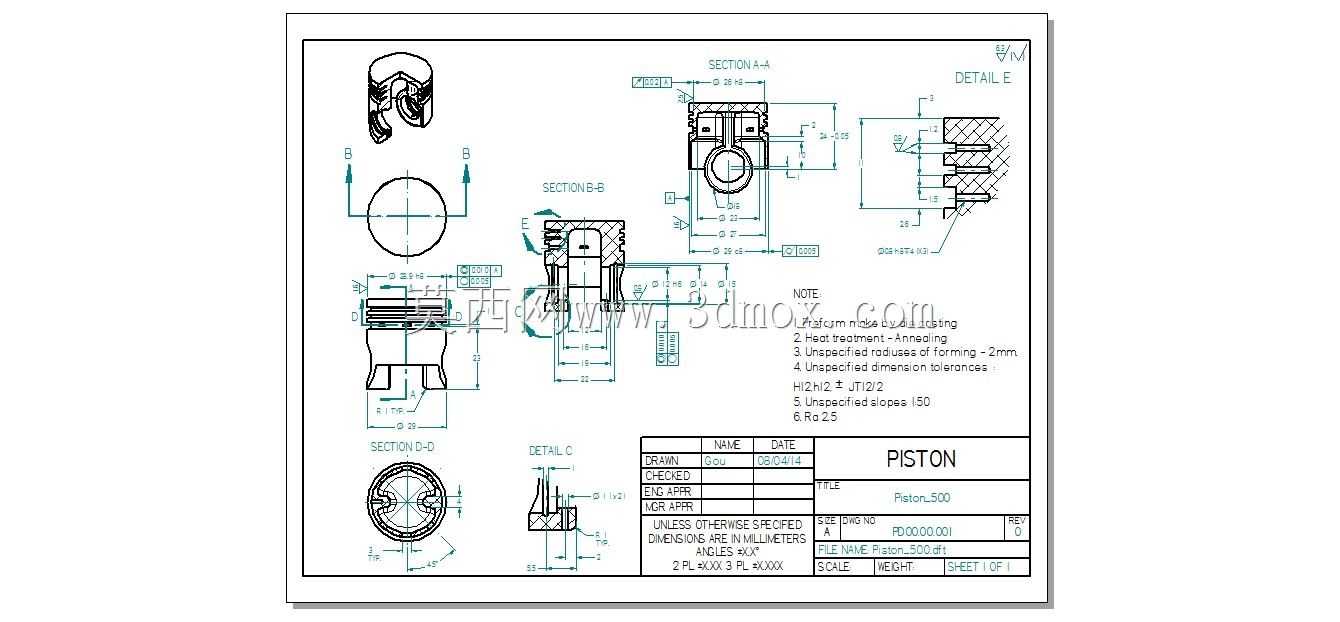

　　这类活塞结构虽然属于常规的通用机械零件，但每一处尺寸细节的设计都直接影响整套动力单元的运行效率与使用寿命，比如环槽的位置精度如果出现偏差，会导致活塞环安装后出现偏磨，密封性能快速下降；销座的过渡圆角如果设计过小，在长期交变载荷作用下很容易出现疲劳裂纹，最终导致活塞断裂失效；活塞与缸壁的配合间隙如果控制不当，间隙过大会导致密封不足、动力下降，间隙过小则会出现热态卡缸的严重故障。在三维建模过程中，需要重点保证各特征之间的位置公差，比如销孔轴线与活塞轴线的垂直度、环槽两侧面与活塞轴线的垂直度、活塞外圆的圆柱度等关键形位公差，确保模型导出的工程图能够直接指导生产加工，同时在虚拟装配环节能够完成完整的运动仿真，验证活塞在全行程内的运动干涉情况，提前排查设计缺陷。
