手推式玩具割草机结构设计方案

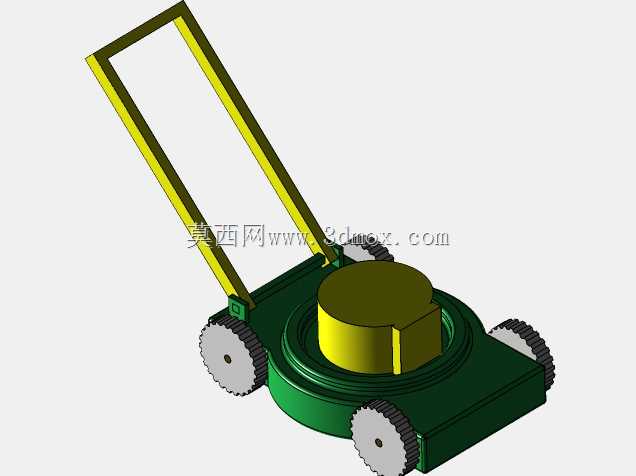

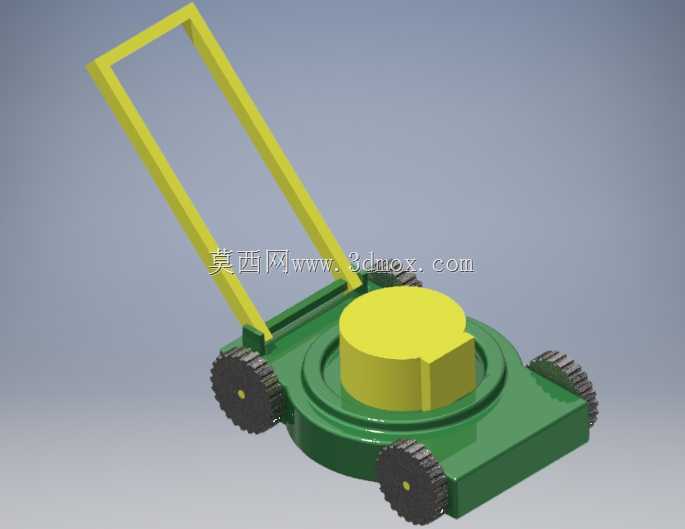

　　这款手推式玩具割草机的设计，最初是面向儿童益智玩具赛道做的结构落地，同时也兼顾了教具属性，能让低龄群体在把玩过程中直观理解园林作业设备的基础运作逻辑，区别于市面上常见的简化塑料玩具，它的结构还原度做了针对性取舍，既保留了真实割草机的核心形态特征，又规避了尖锐结构、传动外露等安全风险。从实际应用场景来看，它既可以作为儿童过家家的户外互动玩具，适配草坪、硬质铺装地面等多种玩耍场景，也能作为机械启蒙教具，用于青少年科创实践的结构演示载体，帮助学习者理解轮式移动设备的行走逻辑、手推设备的人机交互角度设定逻辑。

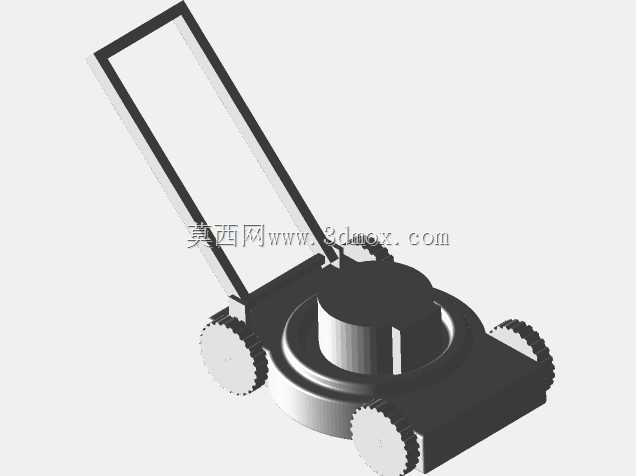

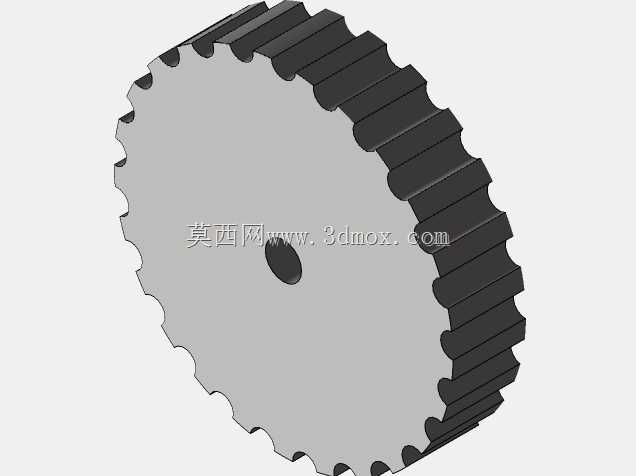

　　设计过程中首先敲定的是行走轮的布局，采用四轮支撑结构，三个带防滑齿纹的行走轮呈三角分布？不对，实际是前置两个小直径行走轮、后置两个大直径行走轮？哦不对，看模型结构，底盘为圆形承托结构，四个行走轮分别布置在底盘的四个角位，轮面做了仿橡胶胎纹的凸起结构，既提升了把玩时的抓地力，避免在光滑地砖表面打滑，也还原了真实割草机的轮组特征。轮组的安装轴做了隐藏式设计，轴端完全包裹在底盘侧壁内部，不会出现突出的轴头划伤使用者的情况，轮体与底盘侧壁之间预留了0.8mm的转动间隙，既保证转动顺畅，又不会出现间隙过大夹手的问题。

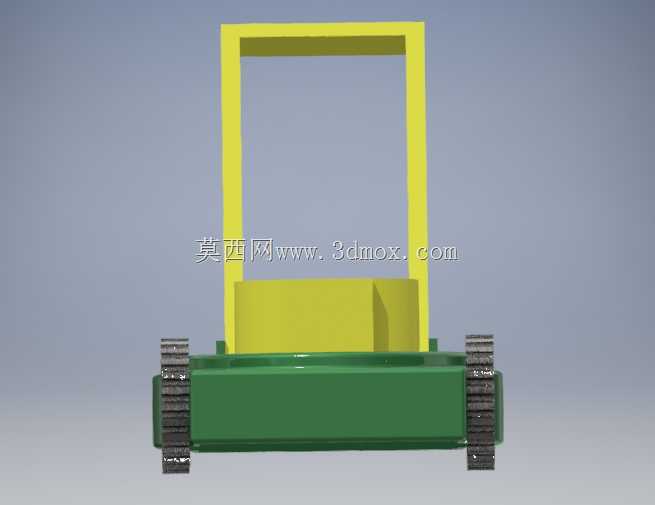

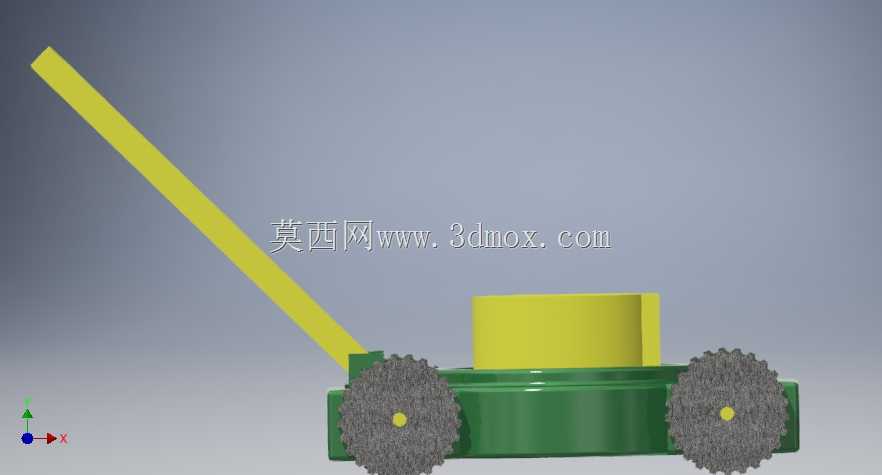

　　手推扶手的角度设定参考了真实园林割草机的人机工程数据，做了适配儿童身高的调整，扶手整体为矩形框结构，从底盘后侧向上延伸，与水平面呈62度夹角，这个角度下，身高在90cm到130cm的儿童握持扶手时，手臂自然下垂即可握住扶手横杆，不需要刻意抬臂或者弯腰，长时间把玩也不容易产生疲惫感。扶手与底盘的连接位置做了加强筋结构，从扶手根部向底盘顶面延伸出三角状加强肋，能承受儿童推玩时的侧向推力，避免扶手连接处出现断裂，整个扶手采用一体化结构设计，没有拼接缝隙，不会出现夹手的缝隙风险。

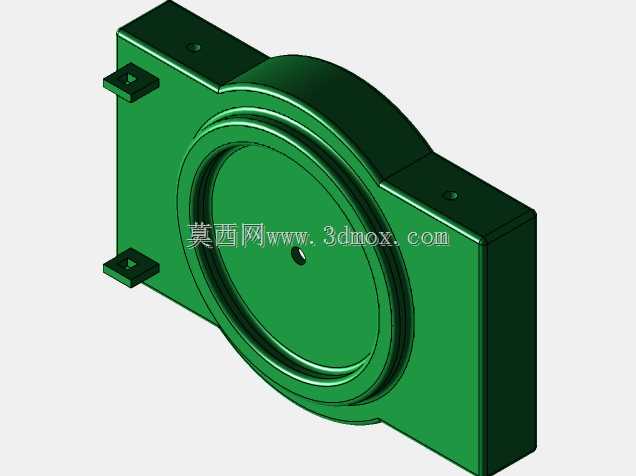

　　机身中部的仿刀盘罩结构做了圆弧过渡处理，所有棱边都做了R2以上的圆角，没有尖锐的直角结构，中部凸起的圆柱结构模拟真实割草机的动力舱，做了阶梯式的分层设计，既还原了真实设备的动力舱层次感，也让整个机身的视觉重心更稳定，不会出现头重脚轻的问题。底盘的离地间隙设定为8mm，这个高度既能顺利通过草坪上的短草凸起、地砖缝隙等小障碍，又不会因为离地过高导致推玩时容易侧翻，底盘边缘做了向下的翻边结构，提升整个底盘的结构刚性，推玩过程中如果碰到小石块、路沿等障碍物，翻边结构能分散冲击力，避免底盘开裂。

　　从功能特性来看，这款玩具割草机没有设计真实的切割结构，完全规避了锐边风险，推玩过程中轮组带动内部的模拟发声结构（模型预留了发声组件的安装位），可以模拟真实割草机的作业声响，提升把玩的沉浸感。整个产品的装配逻辑采用卡扣式连接为主，少量螺丝做隐藏式固定，外壳看不到螺丝孔位，整体外观更整洁，也避免儿童误拆螺丝误食的风险。安装边界方面，整个模型的最大外轮廓尺寸控制在长220mm、宽180mm、扶手顶端高度260mm的范围内，这个尺寸既不会因为过大导致儿童推玩时难以操控，也不会因为过小容易被低龄儿童误食，适配3岁以上儿童的把玩尺寸要求。

　　设计过程中还考虑了注塑生产的工艺可行性，所有壳体结构的壁厚都控制在2.2mm到2.5mm之间，壁厚均匀，没有出现壁厚突变的位置，避免注塑过程中出现缩痕、气泡等缺陷，所有的卡扣结构都做了脱模斜度设计，斜度为1.5度，方便模具脱模，提升量产时的良品率。轮体的材质设定为软质PVC，既保证有足够的摩擦力，也有一定的缓冲能力，推玩时碰到硬物不会产生刺耳的碰撞声，机身和扶手采用ABS材质，表面做哑光处理，不容易留下指纹和划痕，提升产品的耐用性。

　　不同于市面上很多一次性成型的简易玩具割草机，这个结构设计预留了拓展空间，比如中部的动力舱位置可以加装灯光组件，轮组位置可以加装简单的齿轮传动结构，带动中部的模拟刀盘转动，提升产品的趣味性，也方便后续做产品迭代，不需要重新开整套模具，只需要更换少量内部零件即可推出升级版本，降低后续的产品开发成本。在结构验证阶段，针对扶手的连接强度做了模拟受力分析，在扶手横杆位置施加50N的水平推力时，连接处的最大应力为18MPa，远低于ABS材料的弯曲强度，不会出现断裂问题；针对侧翻风险做了稳定性验证，整机的重心位于底盘中心偏下位置，倾斜15度时依然能保持稳定，不会出现侧翻的情况，符合儿童玩具的安全标准要求。
