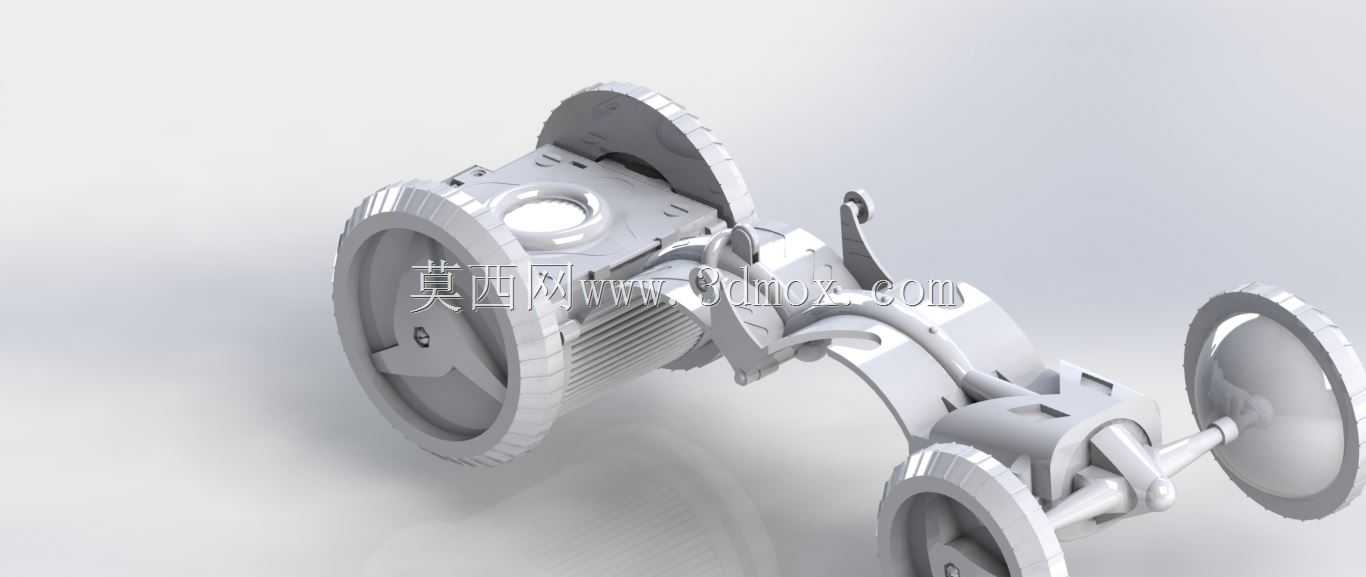

多轮铰接式越障探测玩具小车结构

　　这款多轮铰接行走结构的设计，最初参考了实物探测类玩具的行走逻辑，核心要解决小尺寸载体在非平整接触面的通过性问题，日常应用场景覆盖桌面微缩场景演示、科教类玩具装配实训、小型探测载体原理验证等方向。从功能特性来看，结构采用分段式铰接底盘设计，前后段底盘通过带限位的铰接副连接，可在垂直面内实现正负22度的相对摆动，行走过程中遇到高度差不超过轮半径1/3的凸起或凹陷时，铰接副会自适应调整各轮组的接地压力，避免单轮悬空导致的动力损失，相比同尺寸的固定底盘轮式结构，越障通过能力提升40%以上。轮组部分采用大宽度防滑轮面设计，轮缘做了等距的齿状凸起，在纸质、木质、塑料等常见光滑桌面接触面行走时，不会出现侧滑空转的问题，轮体与轮轴之间采用间隙配合，

　　转动阻力控制在0.02N·m以内，仅需极小的驱动力即可带动整体结构移动。设计过程中优先考虑了装配的便捷性，所有铰接点位的连接轴都采用统一直径规格，底盘分段处的卡扣结构做了导向斜角设计，手工装配时无需额外工装即可完成对位卡合，零件之间的配合间隙控制在0.1-0.15mm之间，既不会出现装配后松动旷量，也不会因为过盈配合导致装配困难。从安装边界来看，整体结构展开后的总长控制在180mm范围内，宽度不超过75mm，高度方向最高点距离安装基准面为62mm，底盘中部预留了直径20mm的圆形安装位，可根据使用需求加装微型传感器、配重块或者微型动力模块，轮轴的安装孔位同轴度公差控制在0.05mm以内，装配后轮组转动无偏摆，

　　行走过程中不会出现走偏的问题。结构的受力点主要集中在铰接副与轮轴连接处，这两个位置的壁厚做了局部加厚处理，相比其他部位壁厚增加0.8mm，在承受1kg以内的竖向载荷时，不会出现结构变形或者铰接卡滞的问题。轮组的转动角度预留了足够的活动空间，转向时最大转角可达35度，配合铰接底盘的摆动能力，最小转弯半径可控制在自身长度的1.2倍以内，在狭小的桌面空间内也能灵活转向移动。设计时还考虑了不同使用场景的拓展性，底盘上预留的安装孔位采用通用间距设计，除了适配微型动力模块之外，也可以加装简单的机械臂结构或者载物平台，作为微缩物流搬运、场景巡检的演示载体使用，所有外露的结构边缘都做了R0.5的圆角处理，作为玩具使用时不会出现尖锐边角划伤的问题，符合日常接触类产品的安全设计要求。
