复古黄铜煤油灯三维逆向建模作品

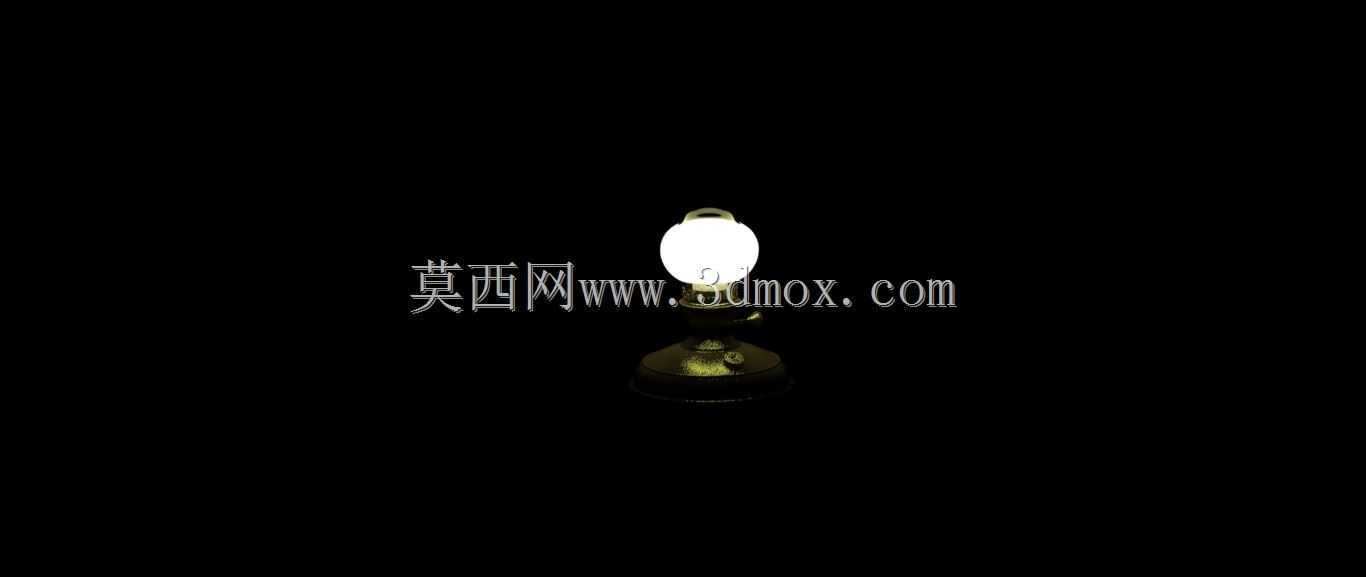

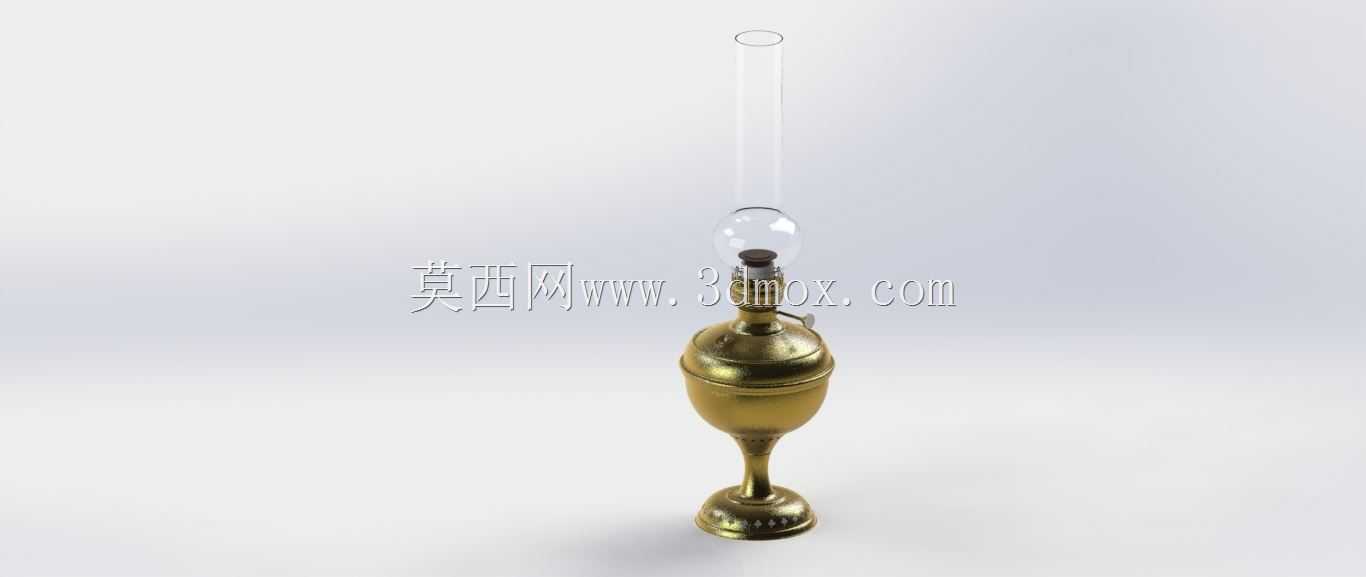

　　本次逆向还原的老式黄铜煤油灯，核心应用场景覆盖复古场景陈设、影视道具复刻、民俗展品复原、怀旧文创衍生开发多个领域，区别于工业化量产的现代照明器具，这类老式燃油照明器具的结构还原，对曲面拟合精度、薄壁构件公差控制、装配间隙预留都有更贴近实物复刻的要求。从实际用途来看，该类器具依靠灯芯虹吸燃油实现稳定燃烧照明，上部的玻璃灯罩既能够聚拢火焰提升照明亮度，也可以阻挡气流扰动避免火焰熄灭，同时隔绝火焰直接接触外部可燃物，提升使用过程的安全性；下部的黄铜储油基座承担储油、配重、稳定支撑的多重作用，高脚底座的扩边设计能够降低整体重心，放置在平面时不易倾倒。从功能特性拆解来看，整个结构分为四个核心装配单元：最上部的细长玻璃导烟管，

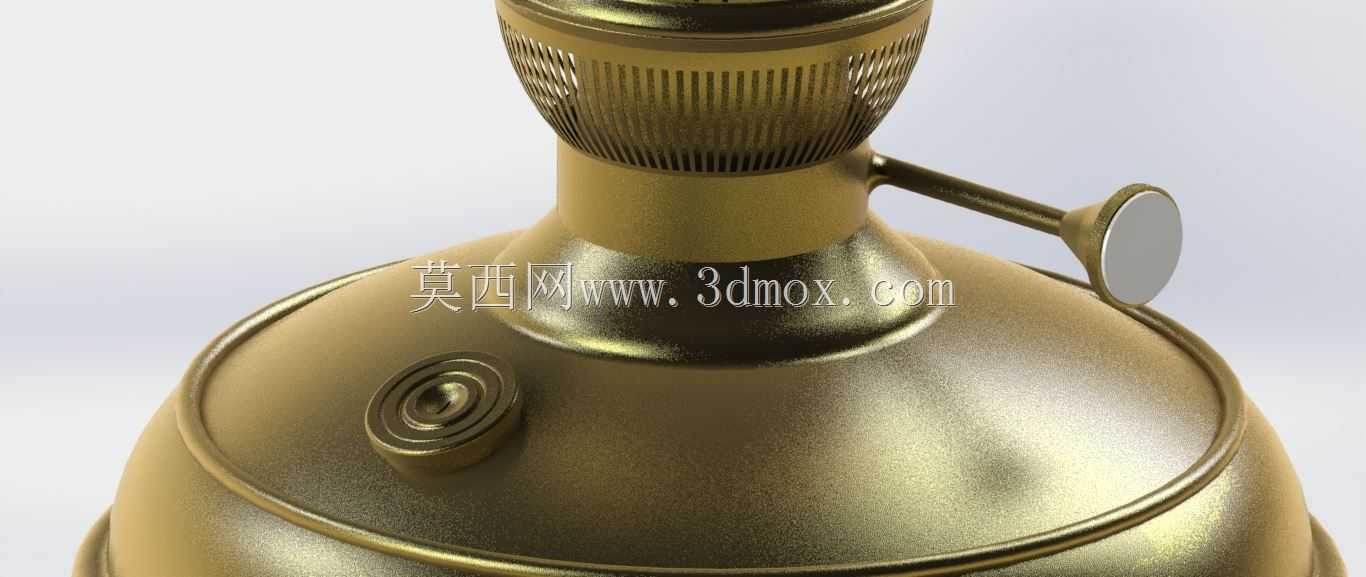

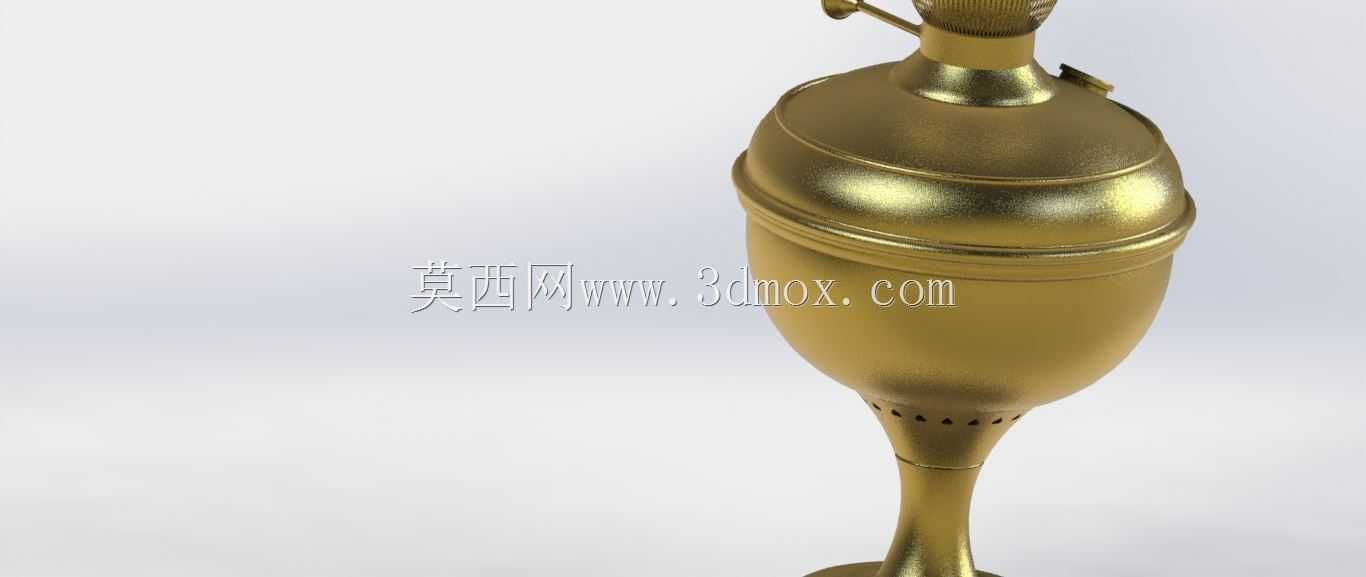

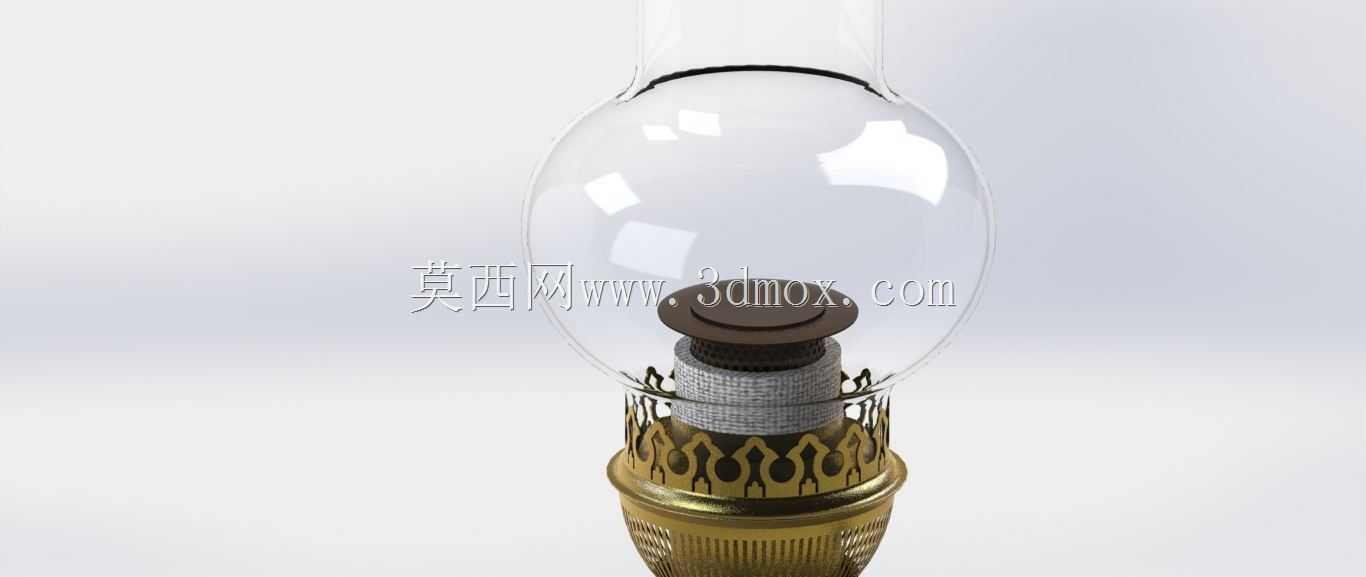

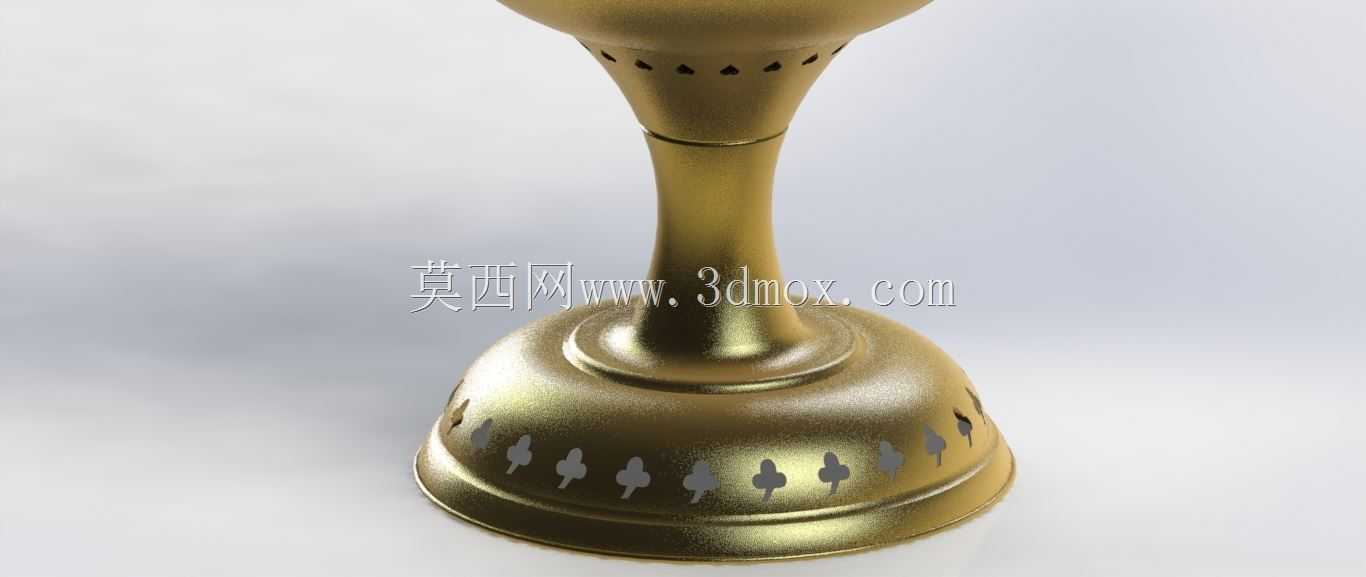

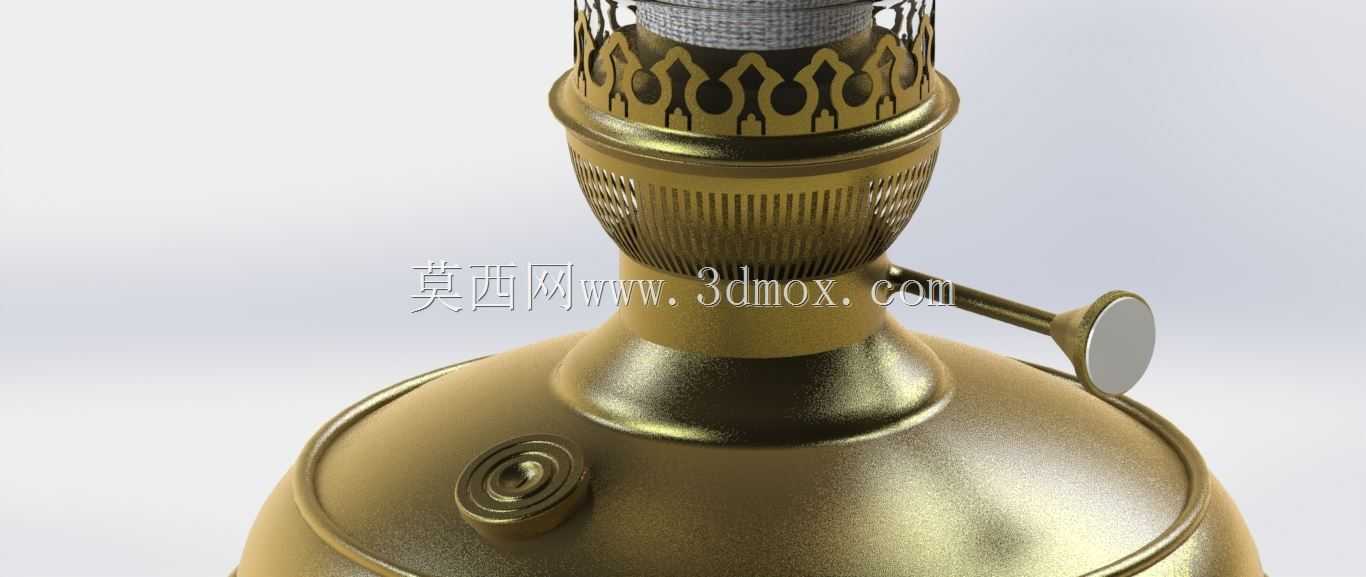

　　负责引导燃烧产生的烟气向上排出，避免烟气在灯罩内壁积碳影响透光性；中部的球形玻璃灯罩，为火焰提供封闭的燃烧空间，曲面弧度经过反复拟合，完全匹配实物的光学折射角度，不会出现光线畸变；灯罩下方的黄铜灯头组件，集成了灯芯调节旋钮、灯芯固定夹、灯罩定位卡口，旋钮转动时可以带动齿轮结构升降灯芯，以此调节火焰大小控制照明亮度，卡口结构采用过盈配合设计，安装玻璃灯罩时不需要额外紧固件即可实现稳定固定，拆卸清理积碳时操作便捷；下部的高脚黄铜储油壶，壶身采用旋压成型的曲面结构，壶壁厚度控制在1.2mm，既保证足够的结构强度容纳燃油，也不会因为壁厚过大导致整体重量超标，底座底部做了内凹设计，预留了填充防滑绒垫的安装空间，放置在木质、

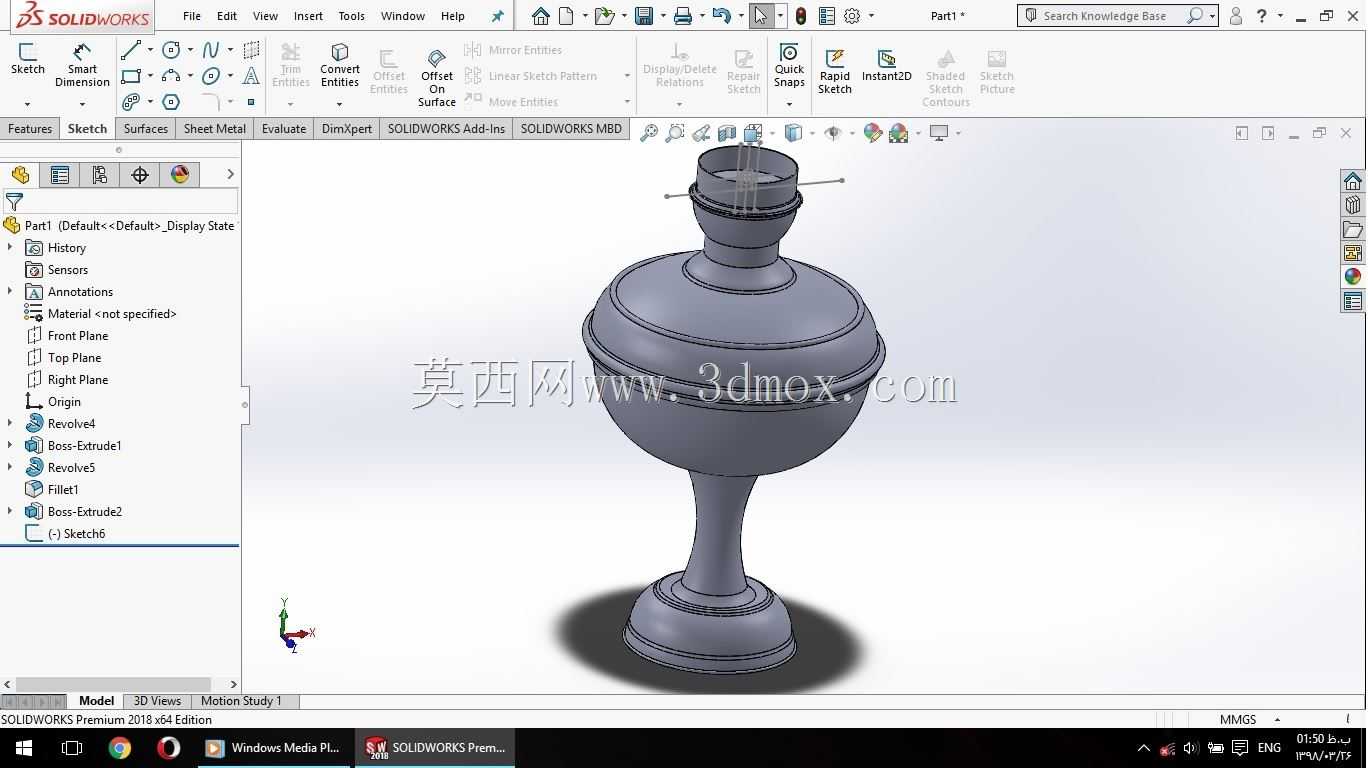

　　玻璃等光滑台面时不会刮伤接触面。在逆向建模的设计思路上，首先通过三维扫描获取实物的点云数据，针对黄铜表面的氧化层凹凸、长期使用产生的磨损痕迹做了点云降噪处理，既保留老物件的使用质感，也避免扫描噪点导致曲面出现不合理的凹凸变形；玻璃构件部分因为存在透光性，普通扫描容易出现数据缺失，因此采用多视角拍照建模结合接触式测量补全数据，保证玻璃管的同轴度、灯罩球面的圆度误差控制在0.1mm以内，装配后不会出现歪斜、卡滞的问题。装配边界方面，整体高度控制在320mm，底座最大直径68mm，储油壶的有效容积为280ml，加满常规煤油后可支持连续8小时以上的稳定燃烧；灯头部分的调节旋钮转动扭矩控制在0.2N·m，转动时没有卡顿空程，

　　灯芯升降行程为15mm，可实现从微光到最大亮度的无级调节；玻璃灯罩与黄铜卡口的配合间隙控制在0.3mm，既方便拆装，也不会因为间隙过大导致灯罩晃动脱落；底座的配重经过重心校核，整体重心落在底座中心轴线上，倾斜15度放置时不会翻倒，符合陈设类器具的稳定性要求。建模过程中针对不同材质的构件做了装配公差区分，金属构件之间的配合采用H7/g6的间隙配合，玻璃与金属的配合预留足够的热胀冷缩间隙，避免灯具燃烧升温后玻璃受热膨胀出现开裂问题；所有曲面过渡处都做了R0.5-R2mm的圆角处理，没有尖锐棱角，符合老物件的加工工艺特征，也避免使用过程中划伤手部。
