乘用车双色辐条轮毂带轮胎总成结构

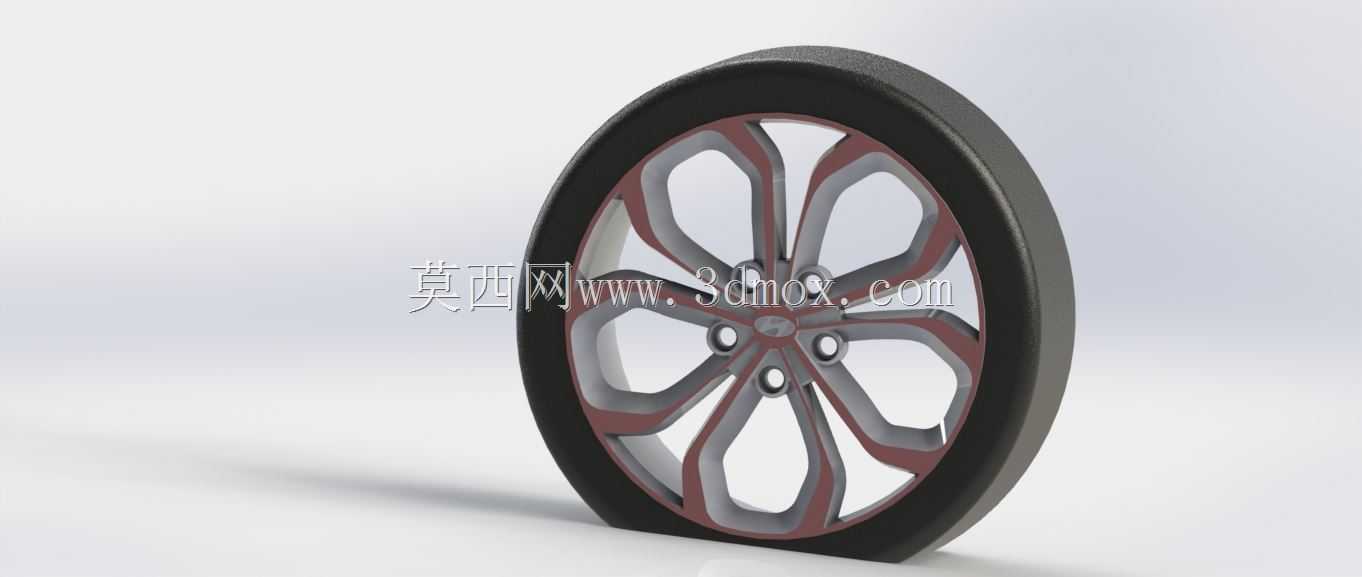

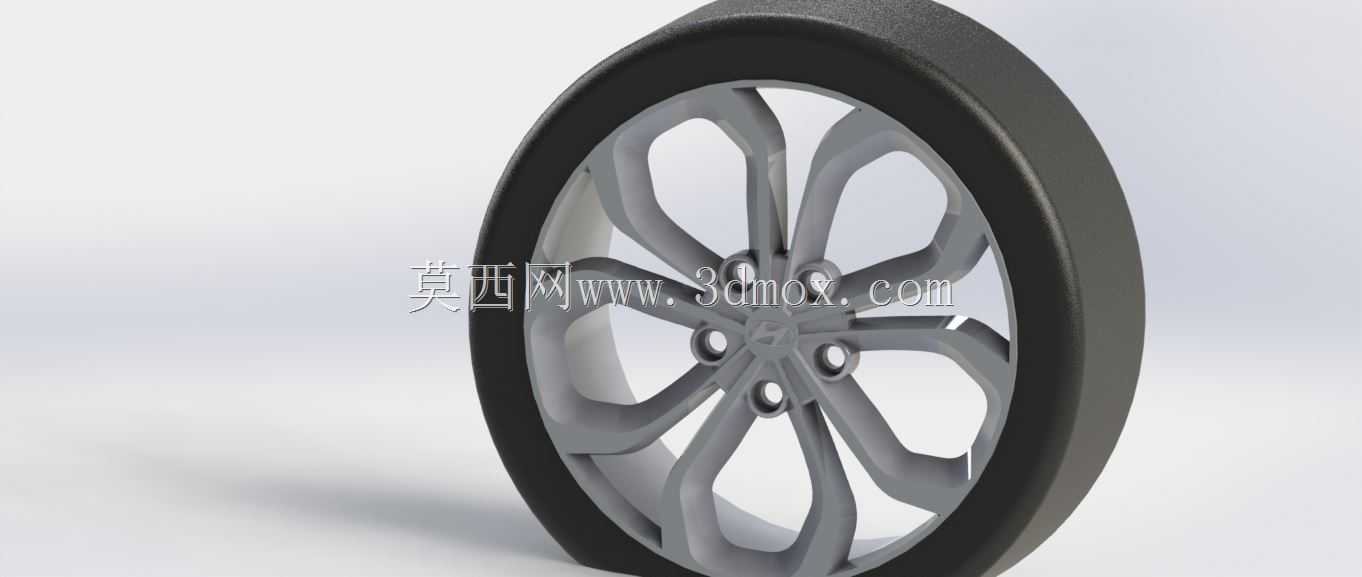

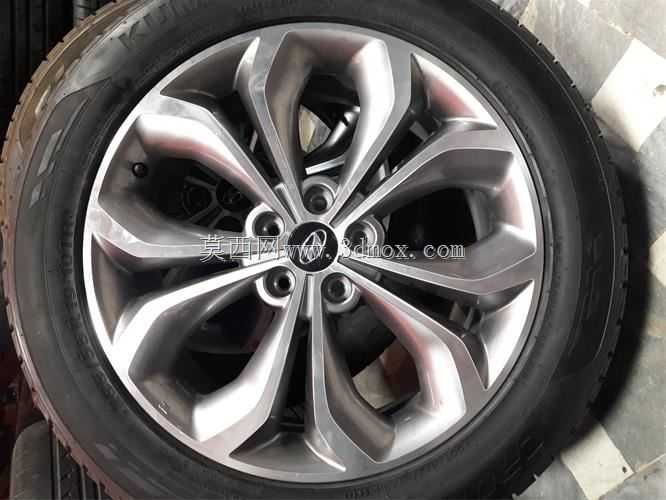

　　日常做底盘行走部件的结构设计时，车轮总成是绕不开的核心部件，很多刚入行的工程师容易把车轮当成单一冲压件处理，实际上整套总成是轮辋、轮辐、轮胎、安装孔位配合的完整系统，要兼顾行驶承载、动平衡、外观匹配、安装兼容性多个维度的要求。这套轮毂采用双色拼接的辐条设计，不是单纯为了外观效果做的分色，轮辐的受力走向完全贴合双色分区的轮廓，每根辐条从轮毂中心的安装座向外延伸到轮辋边缘，采用渐变式的截面厚度设计，靠近中心安装位的位置截面更厚，能分散螺栓锁紧带来的局部压应力，延伸到轮辋的位置逐步收窄厚度，在保证辐条整体抗弯强度的前提下，尽可能降低旋转部分的惯量，对于家用乘用车来说，更低的簧下质量能直接提升悬挂的响应速度，减少颠簸路面的弹跳感。

　　轮辋部分采用常规的深槽式结构，适配无内胎的真空轮胎装配，轮缘的凸起高度符合乘用车轮辋的通用规范，能保证轮胎在充气后卡入轮缘的限位槽，即使遇到低胎压行驶的工况，也能避免轮胎从轮辋上滑脱。轮胎部分采用标准的民用轿车胎面弧度，胎侧的厚度预留了常规行驶的剐蹭余量，和轮辋配合的胎圈位置尺寸严格匹配轮辋的座圈直径，装配时不需要额外修改轮辋边缘就能完成压装。

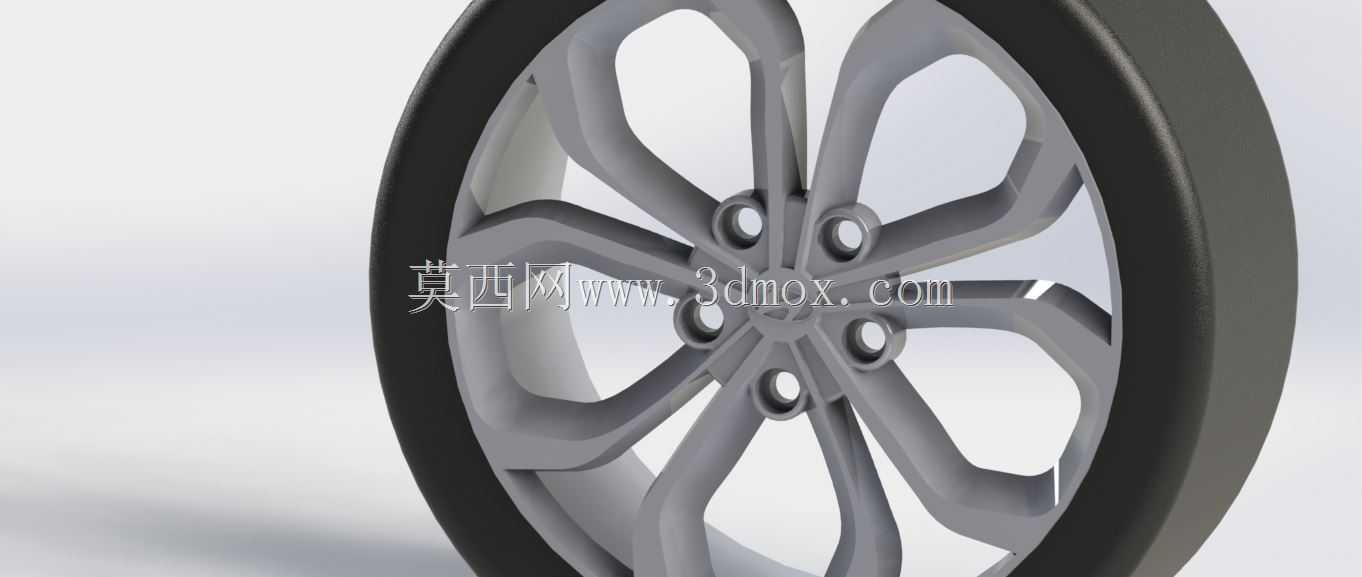

　　安装边界上，中心的定位孔采用乘用车常用的中心孔定位设计，周围均匀分布四个螺栓安装孔，孔位的节圆直径适配同级别家用车型的轮毂安装参数，螺栓孔的沉台深度做了适配，能兼容常规的球面轮毂螺栓，安装后螺栓端面不会突出辐条表面，避免加装装饰盖时出现干涉。很多新手建模时容易忽略中心孔的配合公差，实际上中心孔是轮毂安装的主要定位基准，螺栓只起到锁紧作用，如果中心孔和轴头的配合间隙过大，即使螺栓锁得再紧，高速行驶时也会出现车轮抖动的问题，这套模型里中心孔的倒角和深度都做了还原，能直接作为同参数轮毂设计的参考基准。

　　实际应用场景里，这类车轮总成主要适配紧凑型家用乘用车，日常城市道路行驶的工况下，辐条的镂空设计能给刹车系统留出足够的通风空间，车辆连续制动时，刹车盘产生的热量能通过辐条之间的空隙快速散出，避免刹车热衰减。轮辐的双色结构在实际生产中可以采用套色喷涂或者双色注塑的工艺实现，不需要额外增加装饰罩，减少了整车的零件数量，也避免了装饰罩高速脱落的风险。

　　设计过程中需要重点关注动平衡的预留设计，这套模型的轮辐对称度完全满足动平衡要求，每根辐条的重量差控制在合理范围内，后期装配轮胎时只需要添加少量平衡块就能达到行驶的动平衡要求，不会出现单侧重量偏差过大导致的平衡块加装过多的问题。另外轮辋的气门嘴安装位也做了预留，位置在两根辐条之间的轮辋凹陷处，充气时不会被辐条遮挡，也不会因为气门嘴突出轮辋表面导致安装平衡块时出现干涉。

　　从结构强度的角度考虑，轮辐和轮辋的连接位置做了圆弧过渡，没有出现直角连接的应力集中点，车辆经过颠簸路面承受冲击载荷时，应力能沿着圆弧过渡面均匀分散，不会在连接位置出现应力断裂的问题。轮胎的断面宽度和轮辋的宽度匹配度符合行业通用的适配比例，不会出现轮辋过窄导致轮胎胎侧过度变形，或者轮辋过宽导致胎圈异常磨损的问题。很多做改装轮毂设计的工程师容易盲目加宽轮辋宽度，忽略轮胎的适配范围，实际上轮辋宽度和轮胎断面宽度的适配区间有明确的工程规范，超出范围后不仅轮胎的磨损会加剧，高速行驶时还存在轮胎脱圈的安全隐患。

　　这套模型的整体结构还原度比较高，不管是做整车装配的干涉检查，还是单独做轮毂的结构优化参考，都能直接提取相关的安装尺寸和结构特征，不需要再重新测绘基础结构，能节省前期方案设计的时间。做底盘总布置时，车轮的外轮廓尺寸直接决定了轮罩的空间大小，以及转向时的最大转角边界，模型里轮胎的最大外径、轮辐的突出量、轮辋的偏距相关的结构特征都做了准确还原，导入整车装配环境后就能直接校核轮罩间隙、转向拉杆和车轮的运动干涉，不需要额外调整车轮的外轮廓参数。
