柜式离心风机空调送风单元结构设计

　　在商用建筑通风、工业工位送风以及小型洁净空间空气循环场景中，这类柜式送风单元是空气处理系统里的核心执行部件，区别于普通家用挂壁或柜机的紧凑结构，该结构采用后向离心风机作为核心动力元件，适配需要更高静压、更长送风距离的使用场景，比如开放式办公区的吊顶内暗藏送风、生产车间的岗位定点降温通风，或是小型恒温恒湿试验箱的内部空气循环驱动。

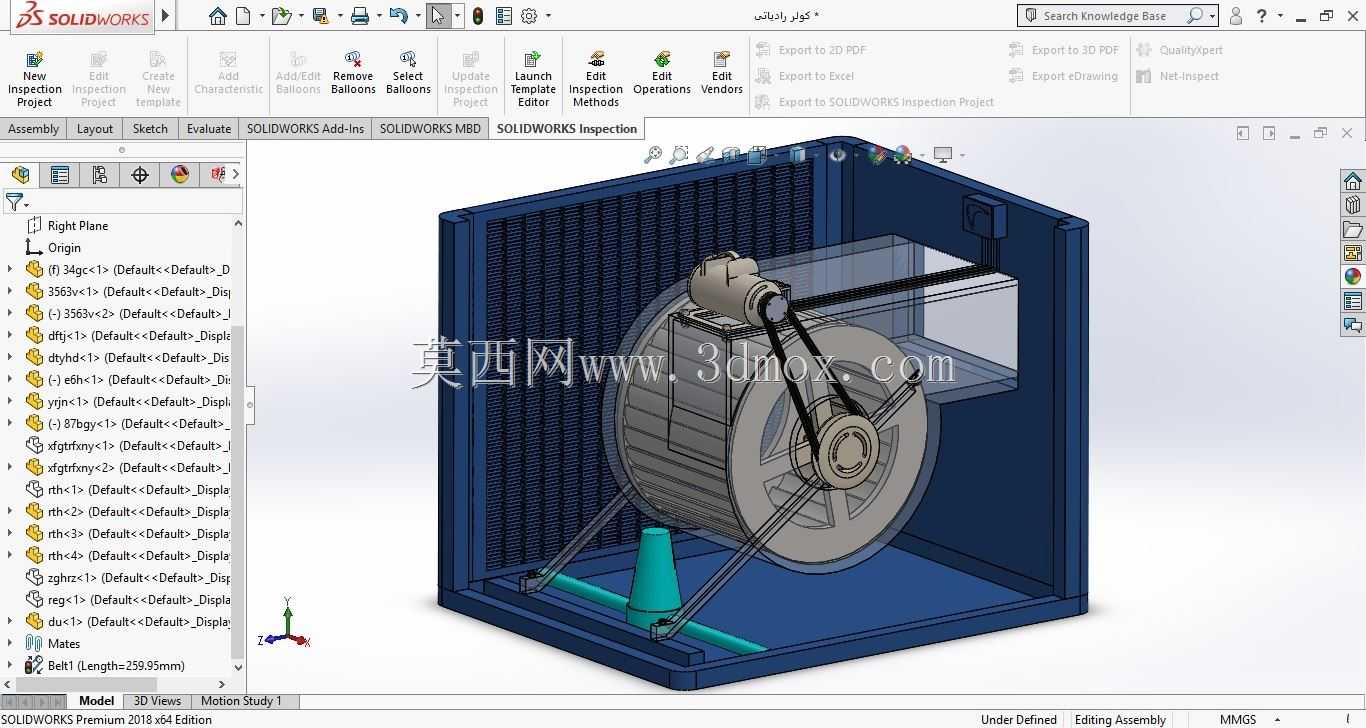

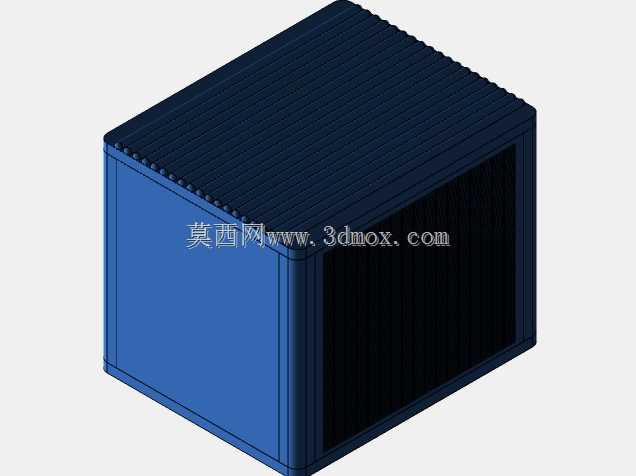

　　从结构布局来看，整个单元采用框架式箱型承载结构，外部围护板兼顾气流封闭与降噪作用，内部预留了过滤器安装位、表冷器或加热段的拓展空间，可根据实际使用需求加装换热组件，实现送风温度的调节。核心的离心风机组件通过三角支撑结构固定在箱体底部基座上，支撑件采用斜向拉撑的布局，能够抵消风机高速运转时产生的径向振动，避免振动传递到箱体外壳引发结构共振，降低运行过程中的低频噪音传递。风机与箱体侧板的传动侧预留了皮带传动的安装空间，采用皮带轮减速传动的方案，可根据实际需要的风压风量参数匹配不同直径的皮带轮，调整风机的运行转速，不需要更换电机就能适配不同的送风阻力工况，比如在加装了高效过滤器、送风管路较长阻力较大的场景下，可通过调整传动比提升风机输出转速，保证末端送风量达到设计要求。

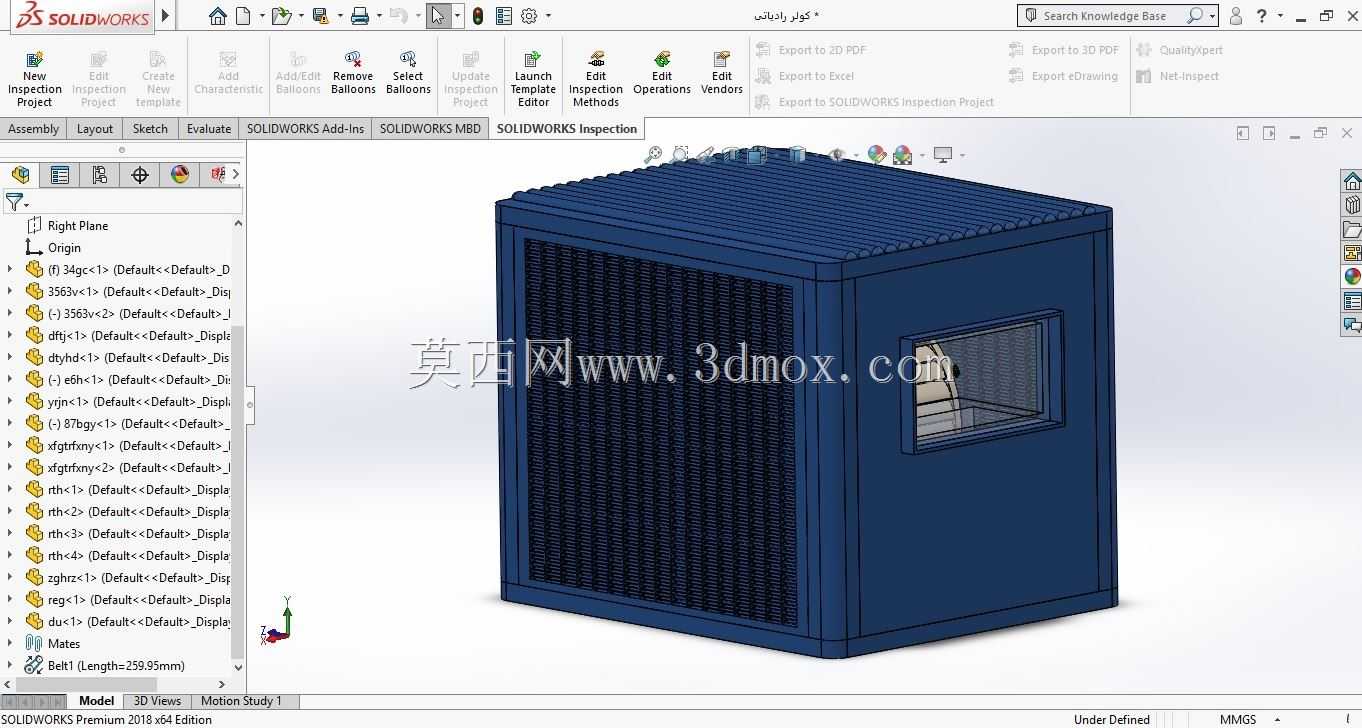

　　设计过程中首先要确认的是安装边界尺寸，整个箱体的长宽高尺寸需要适配常规的设备吊装孔、机房门洞的通行要求，底部基座预留了地脚固定的安装孔位，既可以落地安装在设备机房内，也可以通过吊装挂件固定在建筑吊顶上方，箱体侧面预留了进出风口的法兰连接边，可直接对接矩形通风管路，不需要额外制作变径转接件，减少现场安装的施工工作量。风机入口处设置了锥形导流集风器，能够优化气流进入风机叶轮的流场，减少入口处的涡流损失，提升风机的运行效率，降低气流紊流带来的气动噪音。

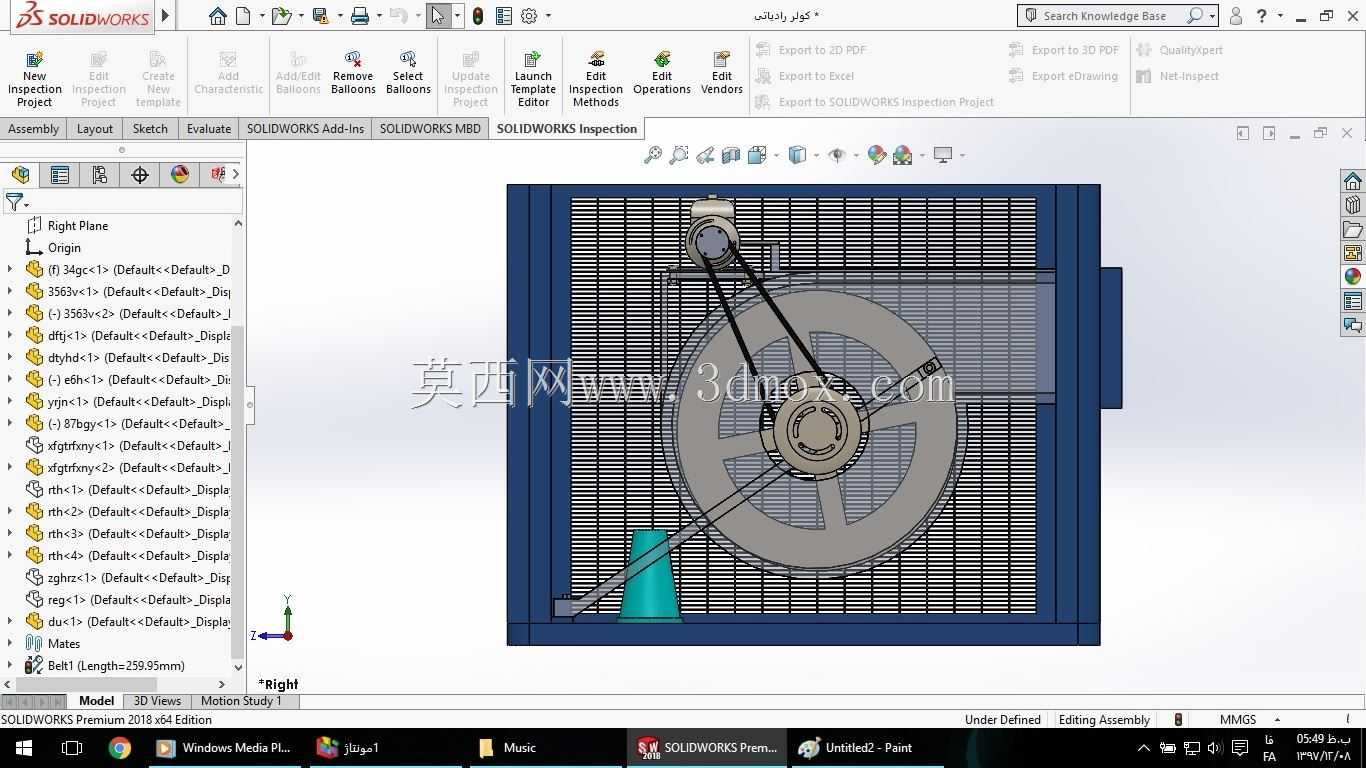

　　在结构细节处理上，风机的电机安装位设置了可调节的滑轨结构，方便安装时调整皮带的张紧度，后期维护更换皮带时也不需要完全拆解风机组件，只需要松开电机固定螺栓就能调整位置，降低运维的操作难度。箱体内部的气流通道做了圆弧过渡处理，避免直角结构带来的风阻损失，背板位置预留了换热器的安装卡槽，可直接插入表冷器或电加热模块，模块与箱体之间采用密封胶条填充，避免气流短路，保证所有经过处理的空气都能通过风机输送到送风管路中。

　　这类结构在建模时需要重点关注运动部件的干涉检查，比如风机叶轮旋转时与周边支撑结构、集风器的安全间隙，皮带传动时皮带与周边护罩的距离，避免运行过程中出现部件刮碰；同时要考虑维护操作的空间预留，比如过滤器更换位置、电机接线位置、皮带调整位置都需要预留足够的操作空间，不需要拆解过多结构就能完成日常维护操作。对于不同的使用场景，还可以在箱体内部贴附吸音保温棉，既能够降低风机运行的噪音外传，也能避免夏季送风时箱体表面结露，适配高温高湿地区的使用需求。进出风口的位置也可根据现场管路走向调整，可做成侧进侧出、侧进顶出等不同的接口形式，不需要改动核心的风机安装结构，只需要调整外围护板的开口位置，就能适配不同的安装现场条件，提升结构的通用适配性。
