五轴定位重击冲床加工基座结构设计

　　在精密冲压加工的产线场景里，这类重击冲床配套的基座部件，承担着冲头往复冲击过程中的载荷承载、工位定位核心作用，区别于普通轻载冲压工装，它需要承受高频次的瞬时重击载荷，因此结构设计上优先考虑刚性冗余与应力分散，避免长期冲击下出现形变位移。从实际加工适配角度看，该部件是适配Mastercam五轴加工流程的典型结构件，设计阶段就同步考虑了表面处理的工艺余量、3D编程的走刀路径规划、五轴定位的加工基准设置，以及WCS坐标系的统一对齐逻辑，能减少后续加工环节的基准转换误差，缩短工装调试的周期。

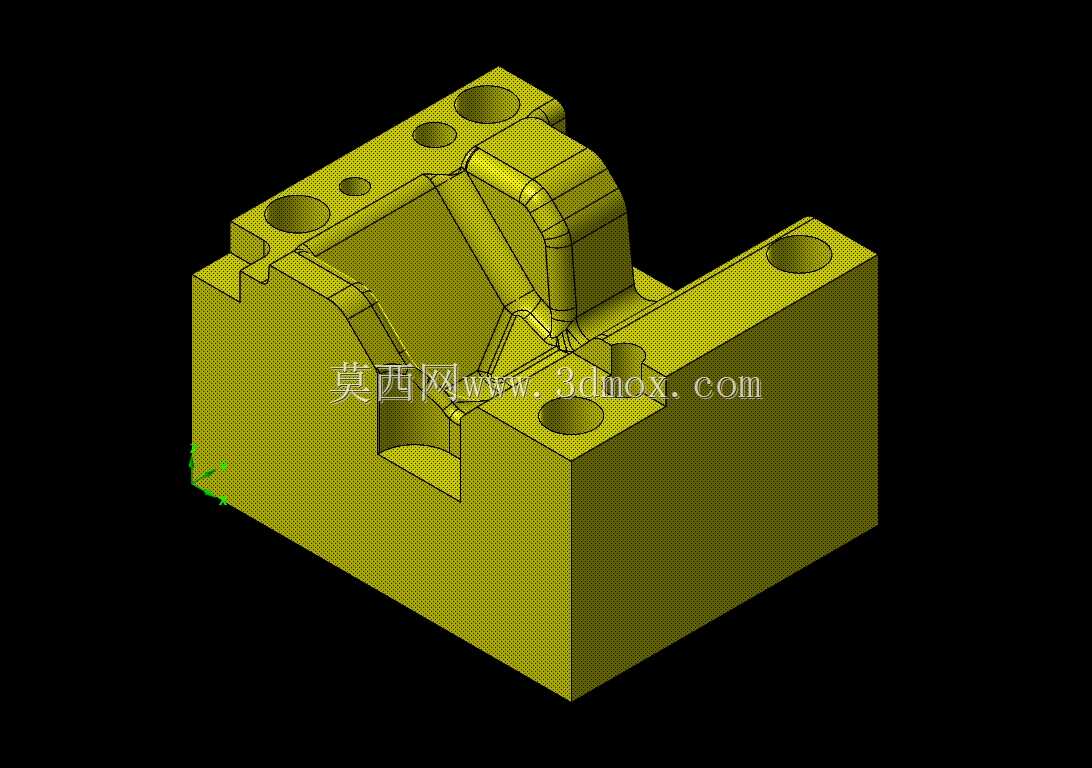

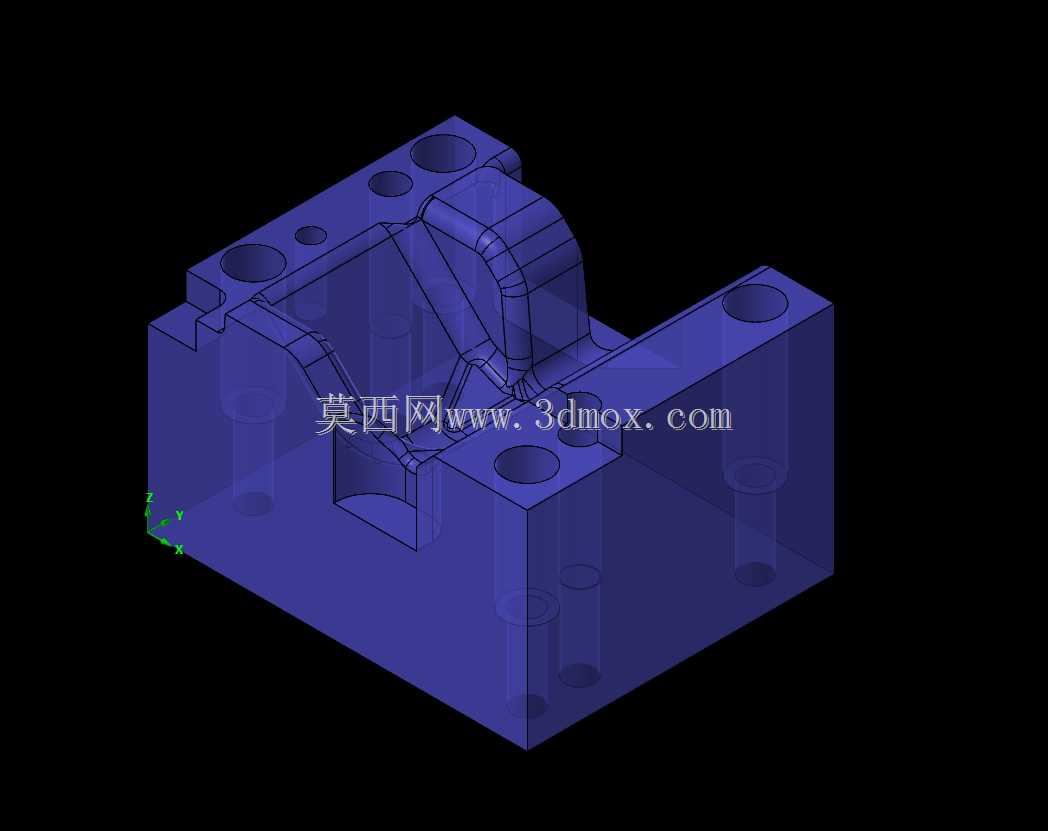

　　外形上采用整体式块体承力结构，底座部分为规整矩形安装面，四周均匀分布沉头安装孔，安装孔的位置公差严格匹配冲床工作台的T型槽间距，安装边界预留了足够的螺栓操作空间，不需要额外拆卸周边防护结构就能完成锁紧固定。上部的型腔结构采用斜向加强筋过渡，筋板的弧度经过应力仿真优化，能把冲头传导下来的瞬时重击载荷均匀分散到底座整个安装面，避免局部应力集中导致的部件开裂。型腔内部的避让槽完全匹配冲头组件的运动行程，不会出现运动干涉，同时预留了碎屑排出的斜面，加工过程中产生的金属碎屑能顺着斜面滑出型腔，减少积屑导致的工位定位偏差。

　　设计过程中没有采用多余的装饰性结构，所有的曲面、孔位、槽体都服务于功能需求：侧面的定位销孔采用H7公差配合，能和工位上的定位销实现无间隙配合，重复定位精度控制在0.02mm以内，满足精密冲压的工位精度要求；上部的吊装孔位置经过重心测算，部件转运吊装时能保持水平状态，方便快速吊装到加工工位或者冲床工作台面，不需要额外调整吊装姿态。从加工实现的角度，该部件的五轴加工路径不需要多次翻面装夹，一次装夹就能完成所有型腔、孔位、斜面的加工，减少装夹误差的同时，也能提升加工效率，表面处理采用硬质氧化工艺，提升表面硬度的同时也能增强耐磨性能，延长部件在高频冲击工况下的使用寿命。

　　在实际产线应用中，这类部件多用于厚板金属的重击冲压工位，比如汽车钣金件的局部冲孔、高强度五金件的压型工序，它的结构刚性直接决定了冲压件的尺寸一致性，因此设计阶段就对壁厚做了冗余设计，底座壁厚达到整体高度的三分之一，即使在满载荷重击的工况下，形变量也能控制在允许的公差范围内。安装时只需要对齐底座的定位基准面，锁紧四周的安装螺栓，再插入定位销就能完成固定，不需要复杂的调平步骤，因为部件的安装面在精加工阶段就已经保证了平面度要求，安装后就能直接进入工位调试环节，大幅缩短产线换型的停机时间。
