保时捷914赛车仪表板集成结构设计

　　在场地赛车座舱改装与经典赛车复原项目中，仪表板是连接驾驶人与车辆状态感知的核心交互部件，不同于民用车辆的内饰覆盖件设计逻辑，赛车仪表板需要在有限的座舱前部空间内，同时完成仪表安装、控制开关集成、结构强度保障与轻量化平衡，这套仪表板结构针对1970年代经典保时捷914赛车的座舱布局开发，适配窄体座舱的前部安装边界，整体采用一体化壳体设计，无需额外拼接支架即可完成在驾驶舱防火墙前方的固定。从实际装车场景来看，这类仪表板主要用于复古赛车赛事的参赛车辆复原、经典老车的座舱功能升级，以及小批量定制改装车的座舱部件替换，安装位置处于方向盘正后方的视野核心区，需要保证驾驶人在佩戴头盔、保持赛车驾驶坐姿的状态下，

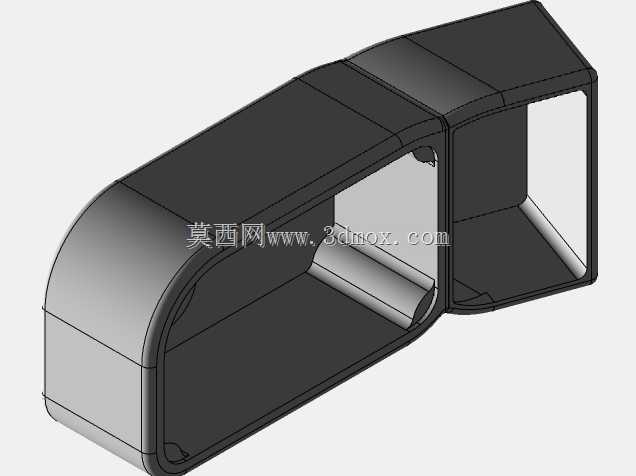

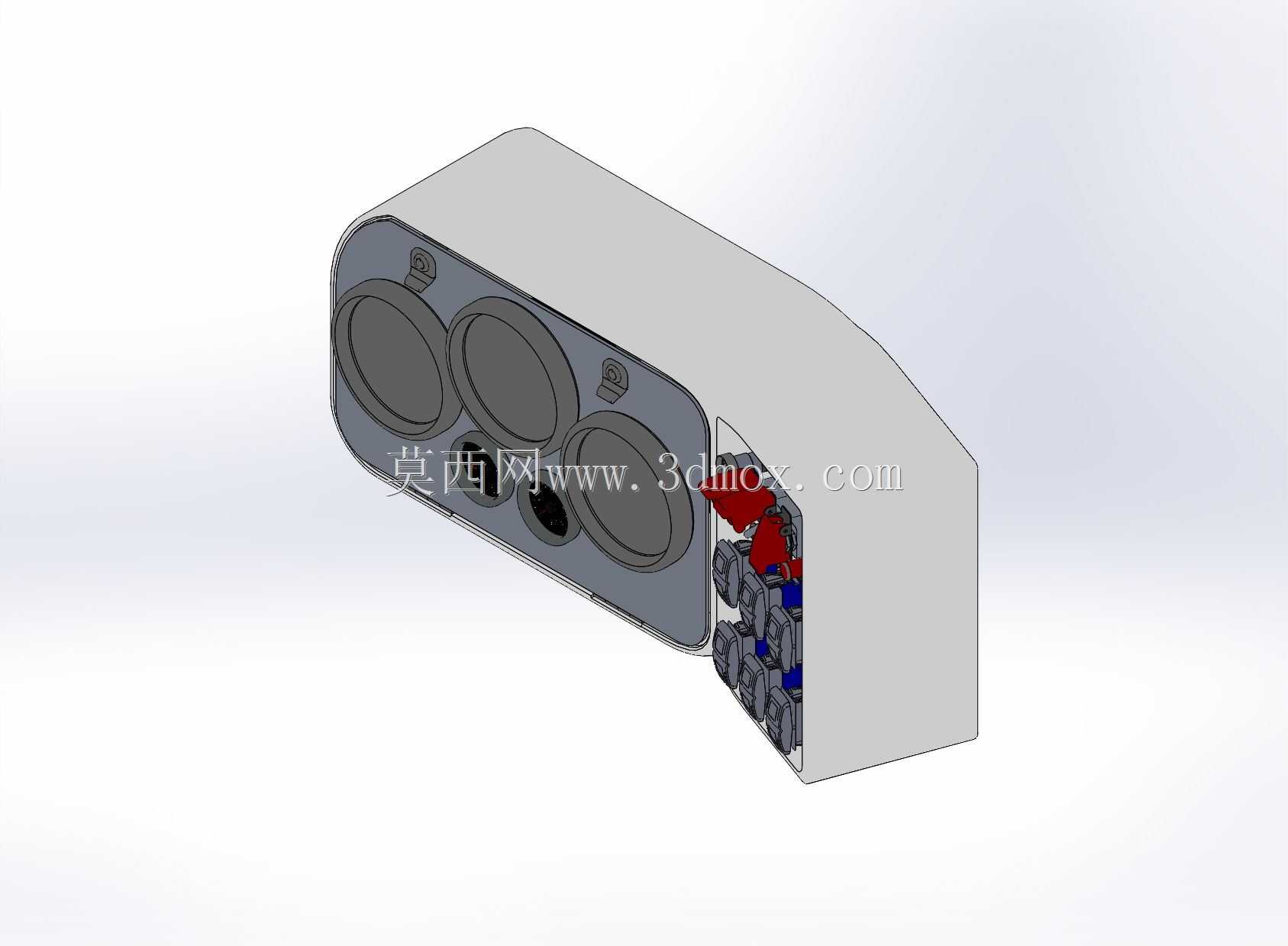

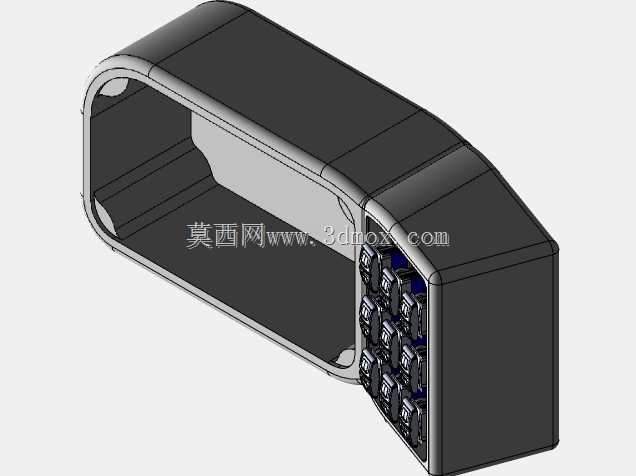

　　无需大幅移动视线即可读取所有仪表参数，同时手部在握持方向盘的状态下可快速触及所有控制开关，避免操作开关时分散驾驶注意力。结构设计上，壳体采用带折边的薄壁构型，背部预留了多组仪表安装沉孔，三个大尺寸圆形孔位对应主仪表的安装座，孔位边缘做了加厚凸台处理，可直接卡装常规圆形赛车仪表，无需额外制作仪表固定环，小尺寸预留孔位用于布置指示灯、备用开关或者数据采集接口，孔位的排布完全参照赛车驾驶的视线优先级，转速表、车速表这类高频读取的仪表布置在视野中心区域，油压、水温、油温这类辅助监测仪表布置在侧旁孔位，符合赛车驾驶时的视觉扫视路径。开关集成区域专门匹配Carling Contura系列翘板开关的安装尺寸，在壳体侧部预留了成排的开关安装槽位，

　　槽位内部做了定位筋结构，开关卡入后不会出现晃动，每一个开关位后方都预留了线束走形空间，可容纳开关接线端子与线束护套，避免装车后线束与仪表背部的接头出现干涉，同时壳体背部设计了多组线束固定卡扣位，可将仪表与开关的引出线束规整固定，避免车辆在赛道行驶产生剧烈振动时，线束晃动拉扯接头导致接触不良。考虑到3D打印制作的工艺适配性，整个壳体的壁厚做了均匀化处理，最小壁厚不低于打印工艺的最小成型阈值，所有转角位置都做了圆角过渡，避免打印过程中出现应力集中导致的部件开裂，同时壳体上没有设计需要额外支撑的悬空大面，打印时可直接摆放成型，减少后期支撑去除的工作量，打印完成后仅需简单打磨安装面即可直接装车使用。安装边界方面，

　　这套仪表板的整体外轮廓完全匹配保时捷914原厂座舱前部的安装点位，两侧的固定耳位置与原车防火墙的安装孔位一一对应，装车时无需对原车防火墙进行切割或者打孔，直接利用原车的固定点即可完成安装，壳体的深度方向做了严格的尺寸控制，安装后不会与方向盘转向柱、雨刮联动机构产生运动干涉，同时壳体背部与防火墙之间预留了足够的空间，可容纳仪表的背部接头、线束接插件以及额外加装的小型数据采集模块。不同于民用车辆仪表板侧重内饰质感的设计思路，这套结构完全以功能实现为核心，所有的结构特征都服务于装车后的使用可靠性：壳体边缘的翻边结构一方面提升了整体薄壁结构的抗扭刚度，在车辆承受赛道过弯的侧向加速度、路面颠簸的振动时，仪表板不会产生形变导致仪表移位或者开关卡滞，另一方面翻边可直接贴合座舱前部的内饰覆盖件，减少装车后的缝隙，避免杂物从缝隙掉入仪表板后方。在实际改装应用中，这套结构也可根据参赛需求灵活调整孔位配置，如果赛事规则要求加装额外的仪表或者功能开关，可在现有壳体基础上快速调整孔位位置与数量，无需重新设计整体结构，对于经典赛车复原项目来说，这套结构的外形轮廓完全还原了原厂914赛车仪表板的视觉特征，同时在内部结构上做了适配现代赛车开关与仪表的优化，既保留了经典车型的座舱视觉风格，又能满足现代赛事对车辆控制功能的要求，解决了原厂配件稀缺、原厂结构无法适配现代赛车部件的痛点。
