焊接容器泄漏检测用大型灌篮罐结构

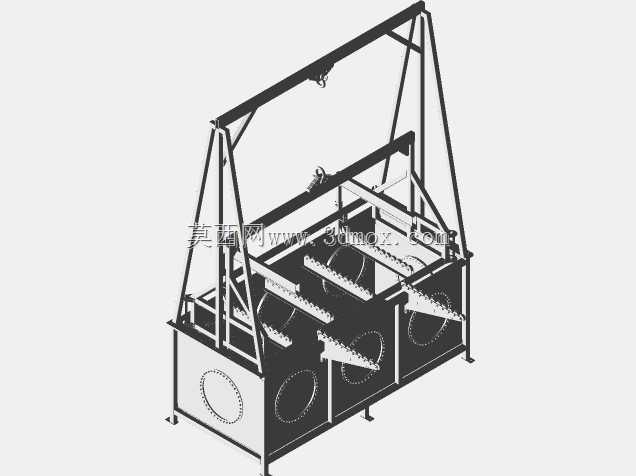

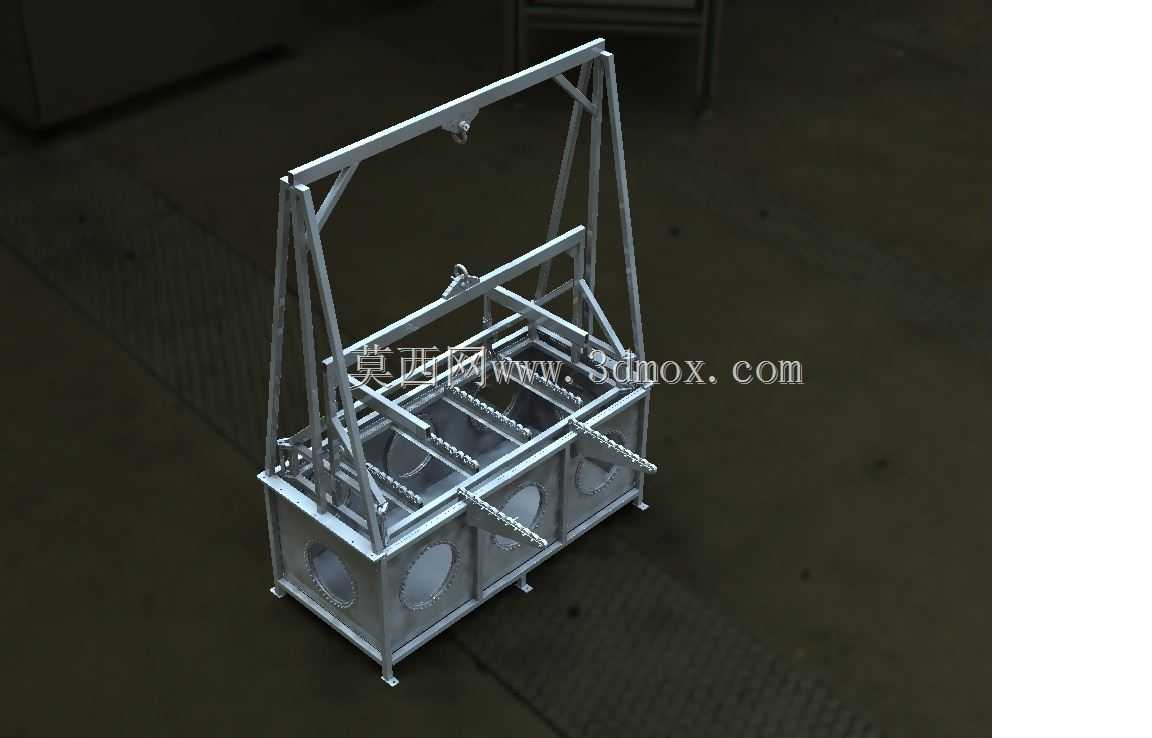

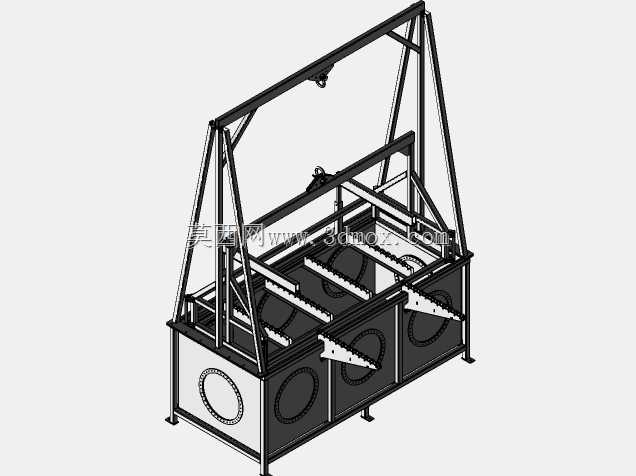

　　这套结构主要面向焊接类承压容器的浸水泄漏检测工序设计，在中小型焊接油箱、储液腔体的生产质检环节应用较多，属于线下质检工位的专用承载检测工装。整套结构分为下部储液槽体、上部吊装框架、工件承载定位组件三个核心部分，下部槽体采用多腔分隔式焊接结构，侧壁预留透明观察窗，检测时槽内注入清水至没过待检工件的液位，待检工件充入设定压力的压缩空气后浸入水中，操作人员可通过侧壁观察窗快速定位焊缝处的冒泡泄漏点，相比传统皂液检漏的方式，浸水检测的漏点识别准确率更高，不会出现皂液涂抹不均导致的微小漏点遗漏问题。上部的三角桁架式吊装框架采用型材焊接成型，框架顶部预留标准吊点，可配套车间内的气动平衡吊完成待检工件的升降转运，框架的受力杆件经过挠度校核，

　　满载起吊时的最大形变量控制在1.2mm以内，避免起吊过程中框架形变挤压待检工件造成二次损伤。工件承载位设置了可调节的限位挡块，可适配一定尺寸范围内的矩形焊接腔体，挡块表面包覆尼龙垫层，防止吊装对位过程中刮伤工件表面的涂装层。设计过程中重点考虑了工位操作的实际痛点：传统浸水检测多采用人工搬运工件入槽，劳动强度大且工件入水角度难以控制，容易溅起槽液打湿操作人员工装，这套结构的吊装框架与下部槽体的导向间隙控制在5mm以内，起吊下降过程中可自动导正工件位置，无需人工反复对位调整，单工位的检测效率可提升40%左右。槽体底部设置了排液口与沉渣槽，检测过程中带入的焊渣、铁屑会沉积在沉渣槽内，日常维护时只需打开排液阀即可清理沉渣，

　　无需整体排空槽内液体，减少了质检工位的辅助维护时间。槽体侧壁的观察窗采用钢化玻璃材质，通过法兰压条与槽体密封连接，密封垫选用耐水橡胶材质，长期浸水不会出现老化渗漏问题，观察窗的安装高度匹配操作人员站立时的视线高度，无需弯腰或垫脚即可清晰观察槽内工件的全部焊缝位置。上部吊装框架的杆件连接位置全部采用满焊工艺，焊后做去应力处理，避免长期起吊受力后出现焊缝开裂问题，框架底部与槽体顶部的连接位置设置了定位销，日常维护拆卸后可快速复位，不会出现框架偏移导致的起吊卡滞问题。整套结构的安装边界需要匹配车间内的气动吊具安装位置，槽体底部需要做水平找平，地面承重需满足槽体满水加上满载工件的总重量要求，槽体周边预留0.8m以上的操作空间，

　　方便操作人员上下料以及观察漏点。配套的气动吊具选型需要匹配最大工件重量，起吊行程需满足工件从槽底提升至槽体上方100mm的转运高度，吊具的升降速度控制在0.2m/s以内，避免快速升降产生的水流冲击导致槽液外溢。槽体内部还预留了辅助照明的安装位，可在光线不足的车间环境下加装池灯，照亮槽内的工件焊缝位置，进一步提升微小漏点的识别率，照明线路采用防水走线结构，避免槽内潮湿环境导致的线路短路问题。工件承载位的链条式限位结构可根据工件尺寸灵活调整固定位置，无需更换专用夹具即可适配多规格焊接容器的检测需求，减少了质检工位的夹具更换成本。整套结构没有复杂的传动部件，日常维护只需定期检查吊装焊缝的开裂情况、观察窗的密封情况以及槽液的清洁度即可，维护成本较低，适合中小型焊接加工车间的批量质检工序使用。
