家用带制冰功能多门冰箱结构设计

　　在日常家用制冷设备的结构设计工作中，这类带外置取水制冰功能的多门冰箱是很常见的民用家电产品建模对象，做这类模型的时候首先要考虑的是实际使用场景里的安装边界，常规家用厨房的预留冰箱位宽度多在700-900mm区间，深度在600-700mm，高度在1700-1900mm，建模时需要把这些实际安装的尺寸边界卡准，不能出现模型尺寸超出常规家装预留位的情况，否则后续做结构验证的时候就会出现适配问题。

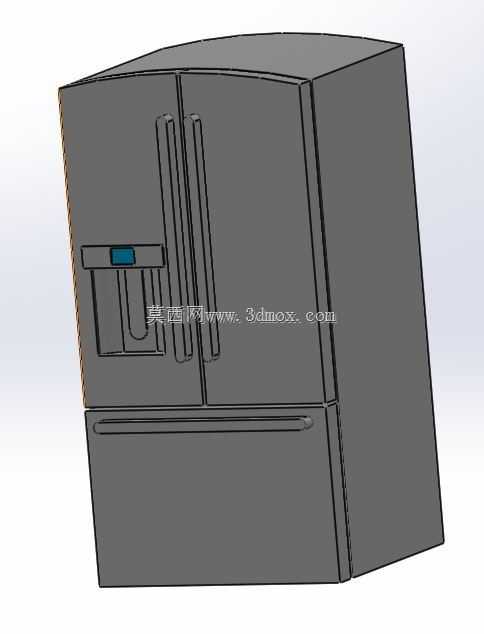

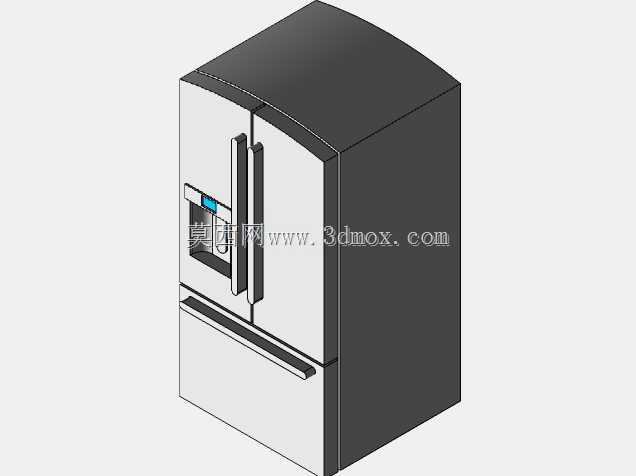

　　从功能布局来看，这款冰箱采用上半部分对开门冷藏区、下半部分抽屉式冷冻区的结构，左门体集成了外置取水与制冰模块，这个模块的设计需要考虑门体内部的水路排布、制冰机的安装空间，还要兼顾门体开合时的管路避让，不能出现开门时管路拉扯、干涉的问题。实际建模过程中，首先要确定各个舱室的容积分配，常规同规格机型冷藏舱容积占比约60%，冷冻舱占比约40%，舱室之间的保温层厚度需要控制在50-80mm区间，太薄会导致冷量流失增加能耗，太厚则会压缩有效储物空间，这个平衡是结构设计里需要反复调整的部分。

　　门体的铰链结构也是设计重点，对开门的上铰链、中铰链需要承受单侧门体约20-30kg的重量，铰链的安装位要在箱体顶部和中梁位置预留足够的加强筋结构，避免长期开关门出现门体下沉、密封不严的问题。门封条的安装槽需要沿着门体内侧整圈布置，槽位的深度和宽度要匹配常规磁性门封的尺寸，保证关门后门封和箱体门框完全贴合，减少冷桥效应。

　　下半部分的冷冻抽屉采用滑轨承重结构，滑轨选用三节式静音滑轨，单轨承重需要达到25kg以上，满足抽屉满载冷冻食材的承重需求，抽屉的抽拉行程要保证完全拉出时不会出现倾翻，同时抽屉前端的密封结构要和冷冻舱门框贴合，避免冷冻区结霜过快。外置取水模块的出水嘴位置要距离地面约1200-1300mm，符合成年人站立取水的操作高度，接水区域的凹陷深度要能容纳常规高度的水杯、水壶，避免取水时水花外溅，模块内部的出水阀、管路接头位置要预留检修空间，方便后期维护更换。

　　做这类快速概念模型的时候，不需要把内部的压缩机、冷凝器、蒸发器等制冷系统部件完全细化，但要把这些部件的安装预留位考虑进去，压缩机舱一般布置在箱体背部下方，预留尺寸约宽300mm、深300mm、高250mm，满足常规往复式压缩机的安装需求，同时要预留散热通风的格栅位置，保证压缩机工作时的热量能及时排出。箱体的外壳采用0.5-0.8mm的钣金件结构，内部的内胆采用ABS吸塑成型，建模时要把钣金折弯的圆角、内胆的拔模角度考虑进去，符合实际加工的工艺要求，避免出现无法开模生产的结构。

　　在实际的项目应用中，这类模型可以用于家电产品的前期方案评审、外观结构验证，也可以用于家装设计环节的厨房家电布局搭配，让设计师和用户能直观看到冰箱安装后的整体效果，提前核对尺寸适配性。建模时的曲面过渡要自然，门体和箱体之间的缝隙要控制均匀，常规装配间隙在2-3mm，既保证外观的精致感，也避免门体开合时和箱体出现刮擦。门把手的设计采用内嵌式长把手，和门体曲面齐平，不会额外占用外部空间，也避免日常走动时磕碰，把手的握持深度要满足成年人手指伸入操作的空间，深度约30mm，长度约400mm，开关门时受力均匀。
