户外遮阳棚支撑展示架结构设计

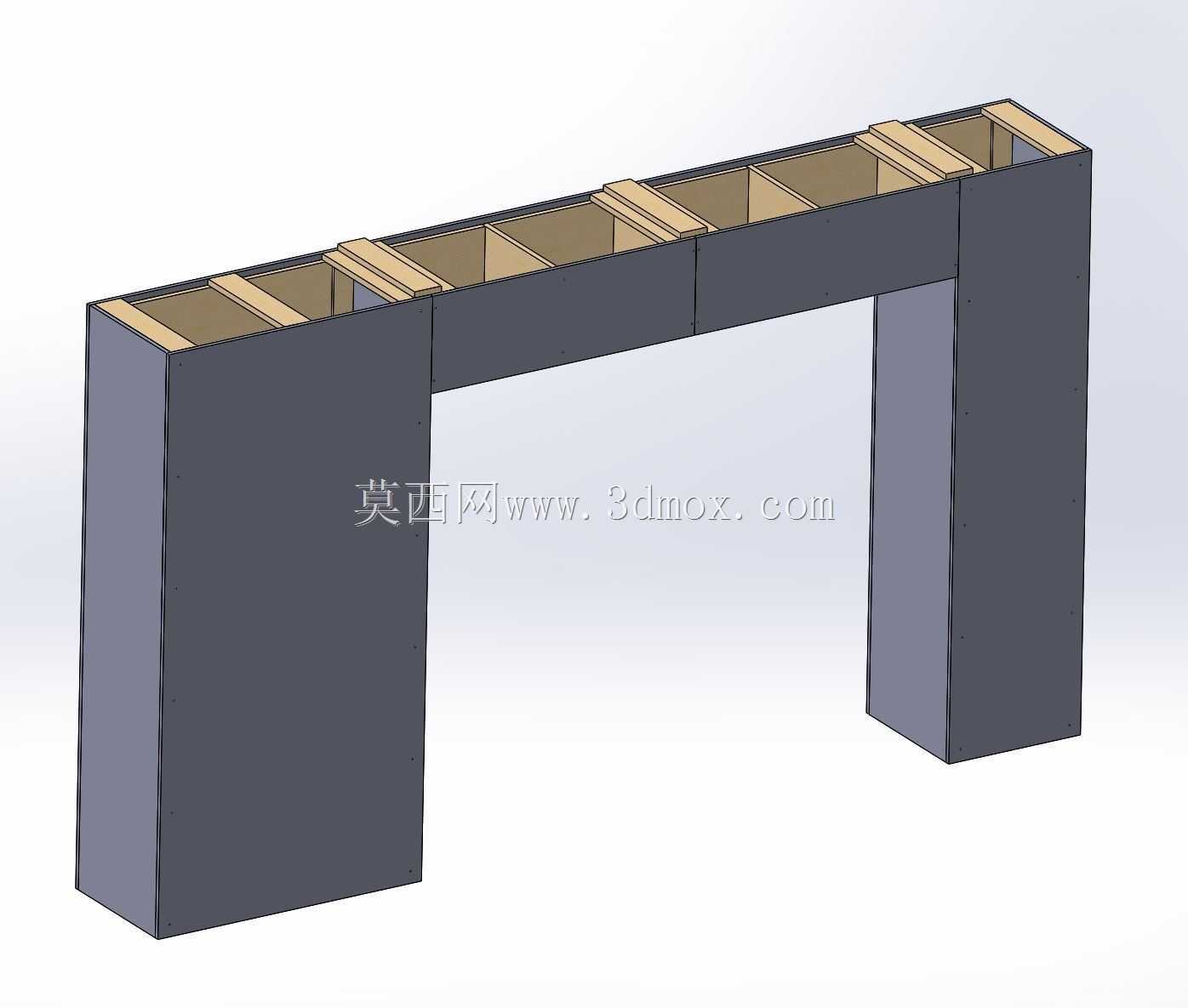

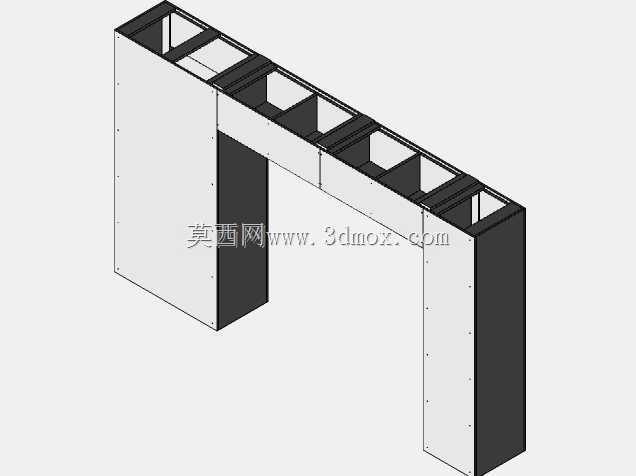

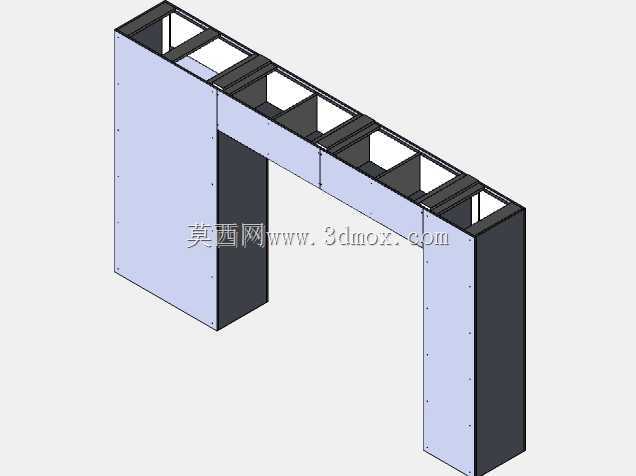

　　这款框架结构主要应用于户外商业展陈、庭院休闲区配套、市集临时展位搭建等场景，核心作用是为遮阳棚提供稳定的下部支撑，同时兼顾上部置物、展品摆放的功能，替代传统遮阳棚单独立柱占用地面空间、无置物能力的缺陷。从结构设计逻辑来看，整体采用门式框架构型，两侧为竖向落地支撑箱体，中间为横向连接的长条形置物槽体，三个模块通过拼接式结构组装，无需复杂焊接工序，现场可快速完成拼接安装，适配不同宽度的遮阳棚安装需求。竖向支撑箱体采用封闭矩形截面设计，内部设置多道横向加强筋板，提升立柱的抗侧倾能力，可抵御户外常规风力产生的水平载荷，底部为整面接触地面的平底结构，无需额外打膨胀螺栓固定时，也可依靠自身结构重量保持稳定，若需长期固定，底部预留有地脚安装孔位，

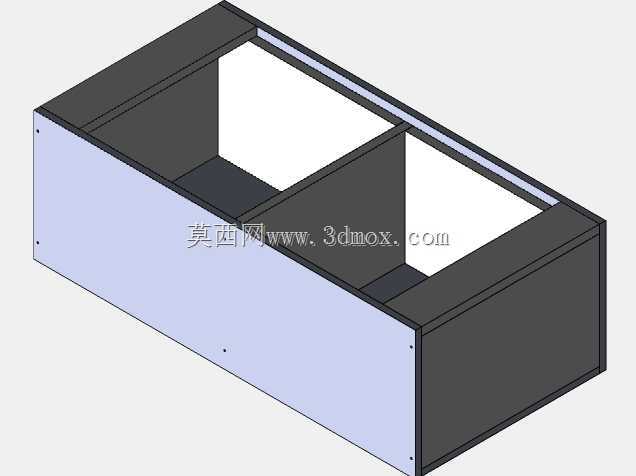

　　可通过膨胀螺栓与硬化地面完成刚性连接。横向连接的槽体部分采用U型开口截面设计，内部等距设置多道分隔筋板，既可以将槽体内部分隔为多个独立置物区间，方便摆放宣传物料、展陈样品、小型绿植等物品，同时筋板也作为横向加强结构，提升长槽体的抗弯刚度，避免中部因置物载荷过大出现下挠变形。设计过程中重点考量了安装边界的适配性，两侧竖向支撑的外侧间距可根据实际遮阳棚的跨度做模块化调整，单节横向槽体采用统一接口尺寸，可通过增减槽体体节数适配不同宽度的安装场地，竖向支撑的高度参考常规人体站立操作的舒适高度设定，既保证上部遮阳棚安装后底部有足够的通行净空，也让横向置物槽的高度处于人手方便取放物品的区间。结构的壁厚设定兼顾了强度与轻量化需求，

　　外露面采用平整直面设计，方便后期做表面喷塑、覆膜等外观处理，适配不同场景的视觉风格需求，所有拼接位置采用企口式定位结构，拼接时可快速对齐，无需反复调整位置，连接紧固件隐藏在结构内部，外部无突出的螺丝头，避免磕碰伤人，也提升了整体外观的整洁度。在载荷核算阶段，竖向支撑按照单侧承受遮阳棚传递的风载荷、顶部置物的垂直载荷做组合校核，横向槽体按照每延米均布置物载荷做抗弯验算，内部筋板的间距经过优化，既避免筋板过密造成材料浪费，也防止筋板间距过大导致槽体侧板出现鼓胀变形。这款结构同时可适配室内展陈场景使用，拆除上部遮阳棚安装位后，可直接作为产品展示台、宣传物料置物架使用，底部可加装可调脚杯，适配不平整的室内地面，调整整体水平度。结构的转角位置均做了小半径圆角处理，避免尖锐直角在人员通行时造成磕碰，所有板材的连接位置采用满焊后打磨处理，无毛刺、焊渣残留，后期做表面处理时涂层附着力更强，户外使用时不易出现涂层脱落、锈蚀的问题。
