VexPro高精度深沟球轴承结构设计

　　在竞技机器人、小型自动化输送模组、桌面级精密实验设备这类对安装空间、转动顺滑度有明确要求的场景里，这类嵌入式深沟球轴承的选型适配，往往直接决定整套旋转机构的运行稳定性。不同于常规工业设备用的大尺寸标准轴承，这类适配VexPro搭建体系的轴承，核心是兼顾快装结构的适配性与高转速下的低阻尼表现，很多初次做小型传动结构的设计人员容易忽略轴承的安装边界公差，最后出现跑内圈、外圈松脱或者转动卡滞的问题，本质是对这类小尺寸轴承的配合特性没有摸透。

　　从实际使用场景来看，这类轴承最常出现在竞赛机器人的轮组支撑、机械臂关节转轴、输送线的从动辊支撑位，还有部分小型3D打印机的导轮支撑结构里。它的核心功能是为旋转轴提供稳定的径向支撑，同时可以承受一定数值的轴向窜动力，不需要额外搭配复杂的轴承座结构，依靠自身外圈的定位台阶就能直接卡入预制的安装孔位，大幅减少结构件的加工工序，这也是它在模块化搭建体系里被广泛应用的核心原因。很多人在做结构设计时，会错误地给这类小轴承留过大的安装间隙，实际在铝合金板材或者3D打印件上开安装孔时，孔位公差要控制在零到正一丝的区间，压入后才能保证外圈和安装基体没有相对滑动，避免长期运转后出现孔位磨损导致的轴承偏心。

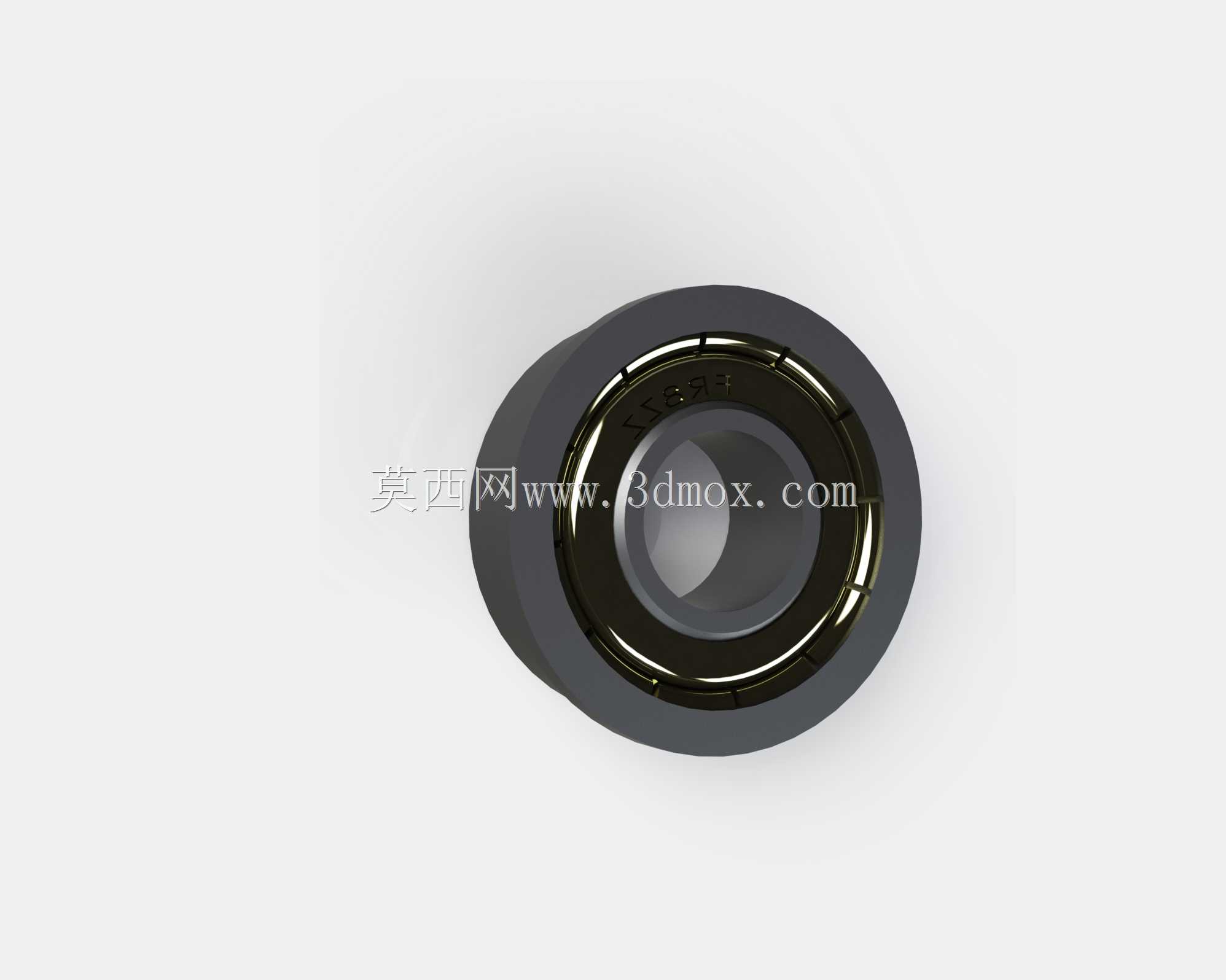

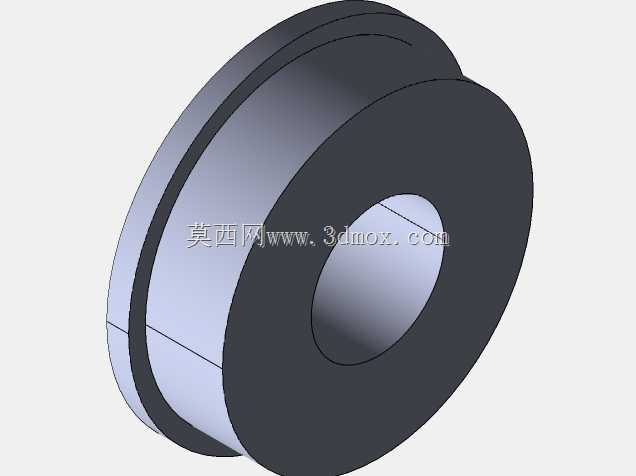

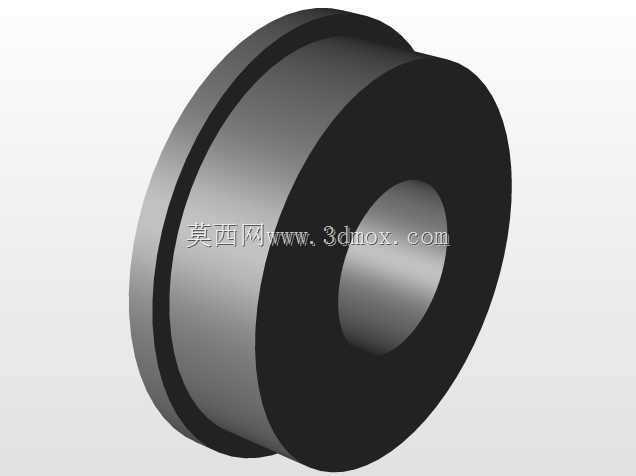

　　从结构设计思路上拆解，这款轴承采用的是双面密封的深沟球结构，内圈和外圈都采用轴承钢淬硬处理，滚道经过精磨加工，滚动体采用均匀分布的钢球，配合保持架实现滚动体的等间距分隔，避免运转过程中钢球之间出现摩擦碰撞。和普通微型轴承不同的是，它的外圈带有一圈定位凸缘，安装时不需要额外加工卡簧槽，只要把轴承压入安装孔直到凸缘贴合安装面，就能完成轴向定位，这对于快拆式的竞赛机器人结构来说非常实用，拆装维护时不需要额外拆卸卡簧，直接从孔位另一侧就能顶出轴承，大幅缩短设备调试阶段的拆装时间。

　　在尺寸边界上，这类轴承的内孔适配常用的英制或者公制标准转轴，外圈直径和常用的VexPro铝型材安装孔位完全匹配，凸缘的外径比外圈大出固定数值，刚好可以卡在安装板表面，不需要额外设计轴向限位结构。设计安装结构时要注意，轴承的压入端面要和安装孔保持垂直，压装时不能直接敲击轴承内圈或者滚动体，要均匀施压在外圈端面，避免滚道出现压痕导致转动卡滞。很多新手在装配时习惯用锤子直接敲轴承内圈把轴承砸进孔位，最后装好后转动阻力很大，就是因为敲击力通过滚动体传递到滚道上，造成滚道局部变形，这种损伤是不可逆的，哪怕后续加润滑脂也没法恢复原本的转动精度。

　　从实际运行特性来看，这类轴承的密封盖采用非接触式的密封结构，既可以阻挡外部的粉尘、碎屑进入滚道内部，又不会因为密封件和内圈接触产生额外的转动阻力，在高转速运转时不会出现明显的温升，适合连续运转的传动场景。在做结构选型时，要提前核算转轴的径向载荷，不能超过轴承的额定静载荷上限，尤其是在机器人做急停、碰撞这类冲击工况下，要预留足够的载荷余量，避免钢球或者滚道出现压溃变形。如果是用于有轴向力的场景，比如斜齿轮传动的转轴，要成对使用这类轴承做背对背安装，抵消轴向的窜动力，不能单靠一个轴承承受双向轴向载荷，否则很容易出现保持架变形导致轴承提前失效。

　　另外在三维建模过程中，要准确还原轴承的内外圈倒角、凸缘厚度、密封盖的台阶尺寸，这些细节直接影响后续装配干涉检查的准确性，很多人建模时只画个简单的圆环代替轴承，最后实际装配时才发现凸缘和周边的结构件出现干涉，或者轴承压入后和旁边的齿轮、联轴器间隙不足，出现摩擦问题。建模时还要注意还原滚道的曲率半径，虽然做整体装配时不需要画出每一个钢球的细节，但如果要做运动仿真，就要准确设置滚动体和滚道的接触参数，才能模拟出真实的转动阻尼和载荷传递特性，为后续的结构优化提供准确的仿真依据。
