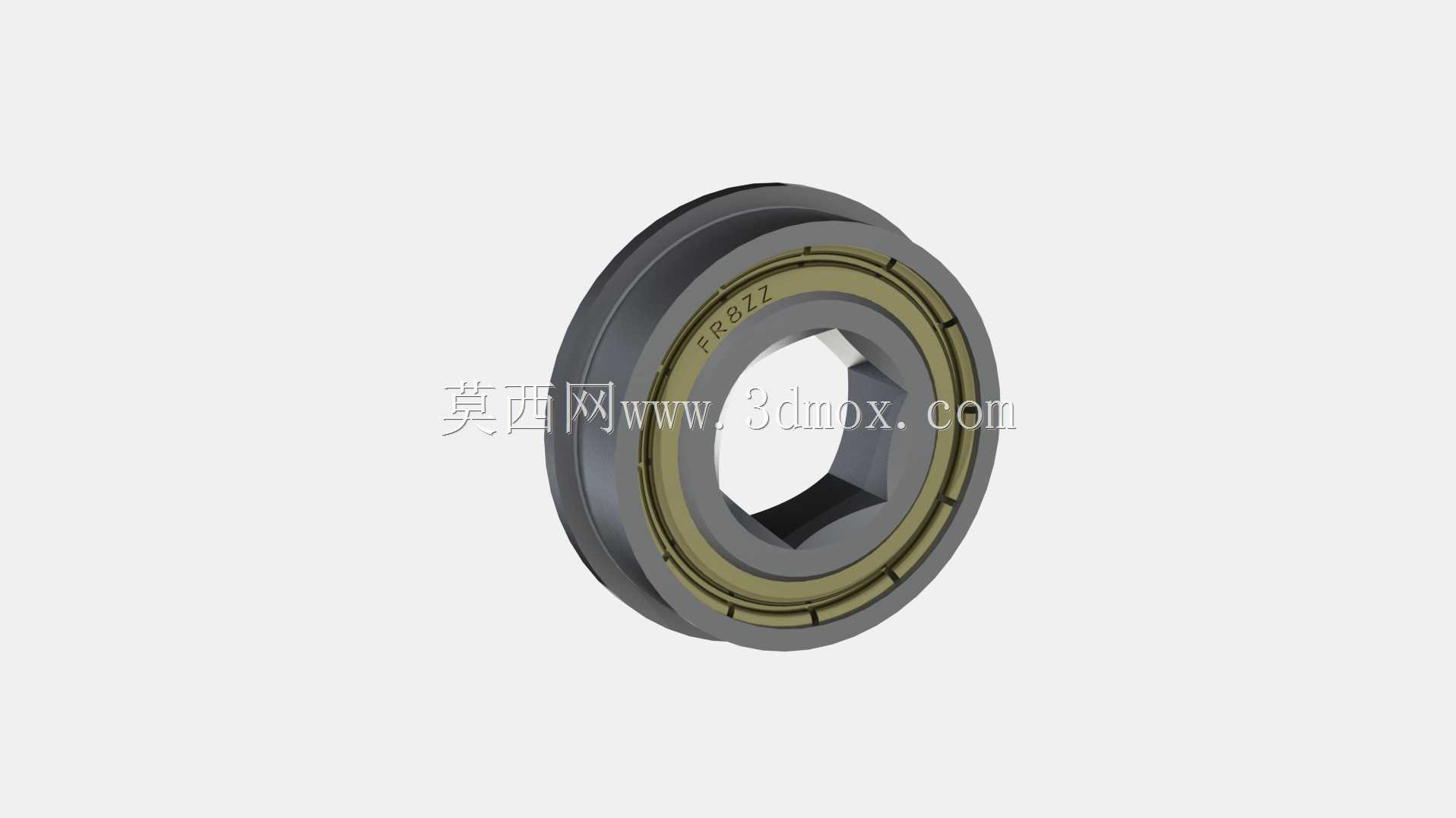

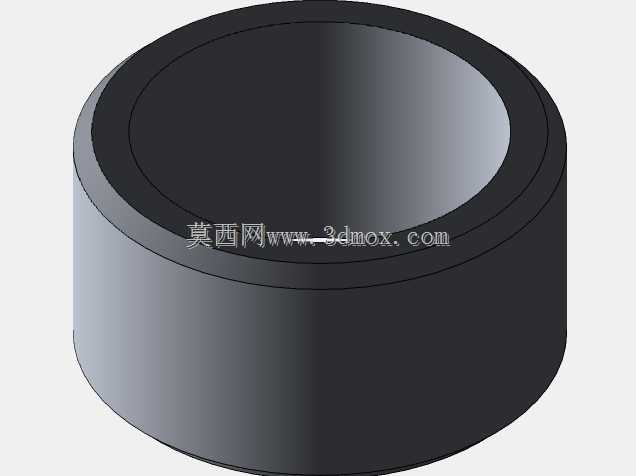

VexPro内六角法兰型带防尘轴承结构

　　这类带法兰边的内六角孔轴承，在竞赛类机器人、小型自动化输送模组、桌面级精密工装的传动节点中应用十分广泛，不同于常规内圈光孔的轴承，内六角的结构设计直接省去了轴端额外加工键槽、加装紧定螺钉的工序，六角轴插入后即可实现无相对滑动的扭矩传递，在需要频繁拆装调整的教学实训设备、模块化机器人关节中，这种结构能大幅缩短装配调试的周期，也避免了紧定螺钉长期受交变载荷后松脱、压伤轴面的常见问题。从结构设计逻辑来看，外圈集成的法兰边是定位核心，安装时法兰端面直接贴合安装板的基准面，不需要额外加装轴用挡圈或者孔用卡簧来限制轴承的轴向窜动，法兰边的外径比轴承主体外径大出的尺寸，刚好覆盖安装板上的沉孔台阶，既可以承受一定的轴向载荷，也能在安装时快速定位，

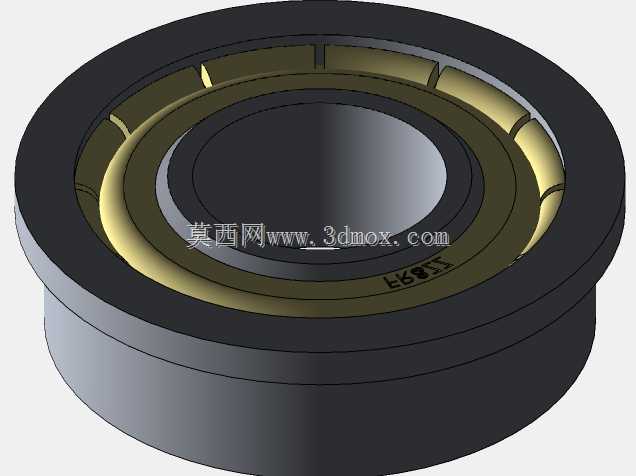

　　不需要反复调整轴承在安装孔内的轴向位置，对于薄板类安装机架的场景，这种结构的适配性远高于普通无法兰的深沟球轴承。轴承的密封结构采用的是双面铁质防尘盖，防尘盖与内圈之间的间隙控制在极小的范围内，既能阻挡外界的粉尘、碎屑进入滚道内部，又不会像接触式橡胶密封圈那样带来额外的转动阻力，在高速轻载的传动场景下，这种密封结构的扭矩损耗比胶封轴承低30%左右，同时铁质防尘盖的抗磕碰能力更强，在装配、搬运过程中不容易被尖锐物件刮破失效，适合竞赛、实训这类装配操作熟练度参差不齐的使用场景。滚道部分的设计遵循深沟球轴承的通用参数，钢球的排布密度经过优化，在径向载荷承载能力和转动灵活性之间做了平衡，内圈的六角孔公差采用过渡配合的设计区间，

　　和标准六角轴配合时，既不会因为间隙过大产生传动回程间隙，也不会因为过盈量太大导致装配时需要强行压入、造成内圈变形影响转动顺畅度。安装边界方面，轴承主体的外径和安装孔的配合推荐采用H7/h6的间隙配合，压入安装孔时受力点必须作用在外圈端面，不能通过敲击内圈或者钢球的方式装配，否则很容易造成滚道压痕、钢球失圆，后续转动时会出现卡滞、异响的问题；法兰边的厚度尺寸刚好适配常用的2mm到3mm厚度的铝质安装板，安装后法兰端面和安装板表面齐平，不会突出额外的结构干涉周边的传动零件，内圈的六角孔对边尺寸和标准Vex六角轴完全匹配，轴插入后两端伸出的长度可以根据实际传动需求调整，不需要额外加工轴肩定位。在实际使用场景中，

　　这类轴承常被用在机器人的行走轮支撑、输送线的从动辊支撑、机械臂的关节回转节点处，因为自带法兰定位的特性，单块安装板即可完成轴承的固定，不需要在安装板两侧都设计固定结构，能有效精简设备的整体结构尺寸，对于空间受限的小型设备设计来说，这种结构优势十分明显。不同于常规工业轴承需要搭配多种定位附件使用，这款轴承的集成化设计把定位、传动、密封的功能都整合在单个零件上，设计选型时不需要额外计算卡簧槽的位置、挡圈的承载能力，只需要按照轴承的外径、法兰厚度预留对应的安装孔位即可，能大幅降低结构设计的出错概率，也减少了装配时的零件种类，避免出现漏装小零件导致的设备故障。另外，轴承的外圈滚道和内圈滚道都经过了淬硬处理，表面硬度达到常规轴承钢的硬度要求，在承受额定径向载荷的情况下，长期运行的磨损量极小，能保证长时间使用后的回转精度不会出现明显下降，防尘盖的存在也让它可以在有少量粉尘的车间环境、实训场地中使用，不需要频繁拆解清洗加注润滑脂，维护成本远低于开式轴承结构。
