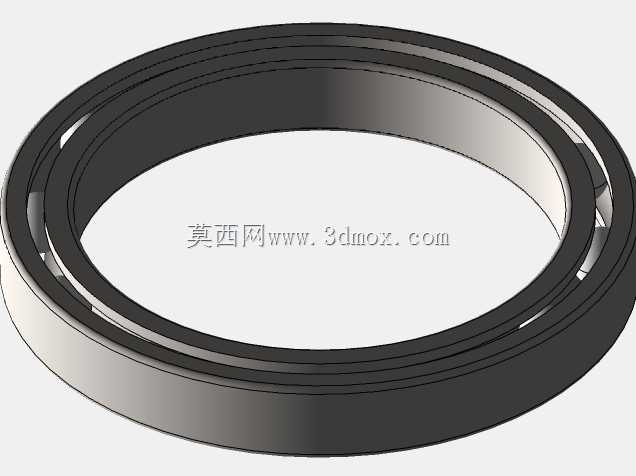

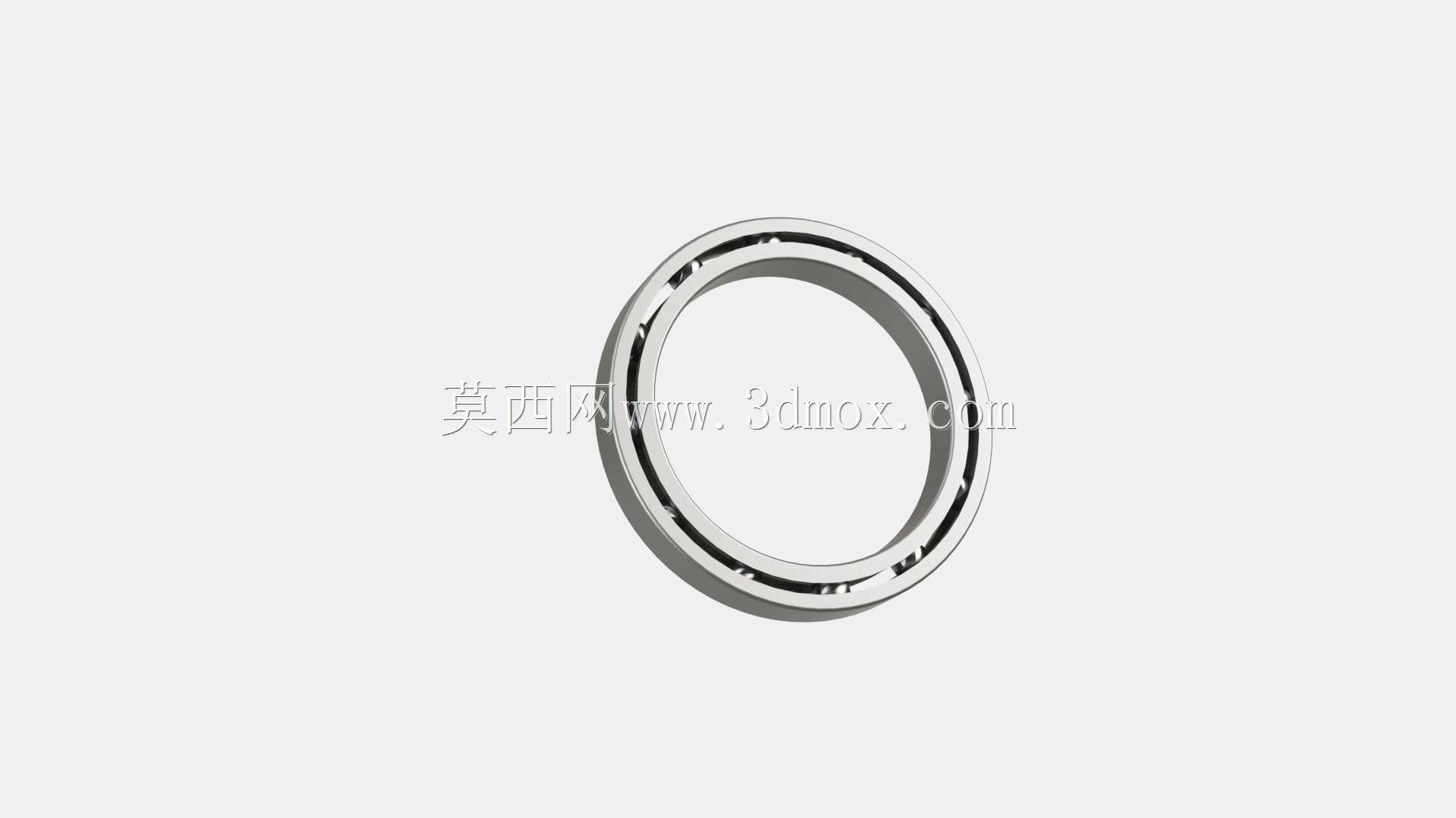

VexPro薄壁深沟球轴承实体建模

　　在机器人竞赛、小型自动化输送模组、桌面级精密实验设备的传动结构设计中，这类薄壁型深沟球轴承的选型与适配，往往是决定整套机构运行稳定性的核心细节之一。不同于常规重载工业轴承的设计逻辑，VexPro系列的这款轴承从初始建模阶段就围绕小安装空间、低转动阻力、轻量化装配的核心需求展开，所有结构参数的设定都完全匹配竞赛级设备与小型精密机构的实际使用工况。

　　从实际应用场景来看，这类轴承最常出现在Vex机器人竞赛的关节回转部位、轻型传送带的从动辊支撑端、小型分拣机构的摆臂转轴处，也会被用于3D打印设备的送料辊支撑、桌面级检测仪器的旋转工作台定位结构中。这类场景的共性特点是安装空间被严格限制，径向预留的安装余量往往不足常规轴承的二分之一，同时要求轴承自身重量尽可能低，不会给小型驱动电机带来额外的负载负担，还要保证长期往复回转下的转动精度，不会出现径向窜动影响机构动作精度。

　　建模过程中首先要明确的是安装边界的约束，这款轴承的内圈与轴的配合采用基孔制过渡配合，既保证装配后内圈与转轴无相对滑动，又不会因为过盈量过大导致内圈变形挤压滚动体，增大转动阻力。外圈与安装座孔的配合则采用间隙更小的过渡配合，方便竞赛现场的快速拆装更换，同时保证外圈在安装孔内无径向晃动。轴承的截面尺寸经过反复校核，壁厚控制在同内径常规轴承的60%左右，在保证套圈结构强度的前提下，最大限度压缩径向占用空间，这也是这类薄壁轴承最核心的设计优势——在相同内径规格下，外径尺寸更小，能够适配结构更紧凑的安装座设计。

　　从功能特性来看，这款轴承的保持架采用浪形冲压结构，建模时完整还原了保持架的兜孔弧度与铆接结构，每个兜孔与钢球的间隙控制在合理范围内，既可以将钢球均匀分隔开，避免滚动体之间直接接触摩擦增大转动阻力，又能保证钢球在公转过程中无卡滞，在高速轻载的回转工况下也能保持稳定的运行状态。轴承的密封结构采用低接触式的薄密封盖，建模时还原了密封盖与内圈密封槽的微小配合间隙，既可以阻挡外界的粉尘、碎屑进入轴承滚道内部，尤其是在竞赛场地可能存在的塑胶碎屑、灰尘颗粒等杂质，又不会因为密封件的接触摩擦力过大，增加轴承的启动阻力矩，适配小型伺服电机、直流减速电机的低扭矩驱动特性。

　　设计思路上完全围绕实际装配与使用需求展开，内圈的两侧倒角尺寸经过优化，既方便转轴的装配导入，避免装配时刮伤轴表面，又不会因为倒角过大减小滚道的有效接触长度，影响轴承的额定载荷能力。外圈的安装定位台阶尺寸也做了对应调整，与常规的孔用挡圈槽尺寸完全适配，不需要额外定制非标挡圈就可以完成轴向定位，降低配套零件的加工成本。钢球的排布数量经过载荷校核，在保证滚道强度的前提下尽可能增加滚动体数量，提升轴承的径向承载能力，同时保证在承受一定轴向倾覆力矩的时候，不会出现滚动体卡死的情况，适配机器人关节处可能存在的偏载工况。

　　在实际选型匹配时，需要注意这类薄壁轴承不能替代重载轴承使用，其额定静载荷与动载荷都适配轻载高速的工况，安装过程中不能通过敲击外圈的方式装配，需要均匀施压内圈完成与轴的配合，避免套圈出现变形导致转动卡滞。建模时还原的所有细节，包括滚道的曲率半径、钢球的直径公差、套圈的壁厚差，都完全匹配实物的装配关系，导入装配体后可以直接用于干涉检查、运动仿真，能够准确模拟轴承在实际机构中的转动状态，帮助设计人员在方案阶段就验证安装空间是否充足、配合尺寸是否合理，减少后续实物加工装配时的试错成本。对于从事小型精密设备、教育机器人、竞赛机器人设计的结构工程师来说，这类精准还原的轴承模型能够大幅提升装配设计的效率，不需要从零开始绘制标准件，直接调用就可以完成整套传动结构的布局设计，同时保证所有安装尺寸与实物完全一致，避免出现设计完成后零件无法装配的问题。
