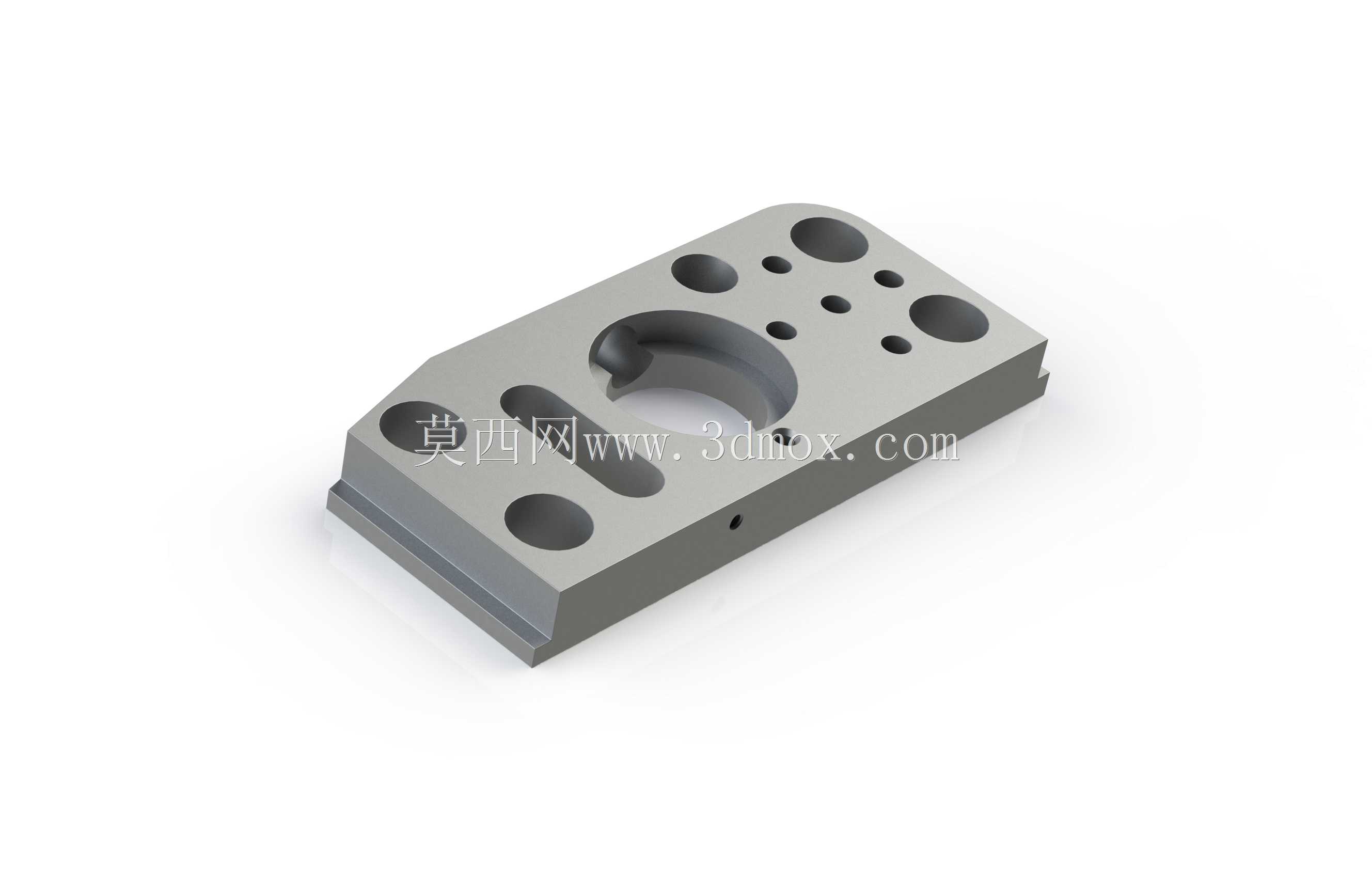

三坐标测量机用MEC322计量安装基座

　　在精密几何量检测场景中，三坐标测量机的计量单元安装精度直接决定最终检测数据的可靠性，这款MEC322计量部分构件，正是为测量机传感计量模块提供稳定安装基准的核心承载件。日常在车间计量室、实验室精密检测工位，这类基座需要承担计量模块的固定、定位以及隔振传递的作用，避免测量过程中因基座形变、安装错位导致的测量误差超差。

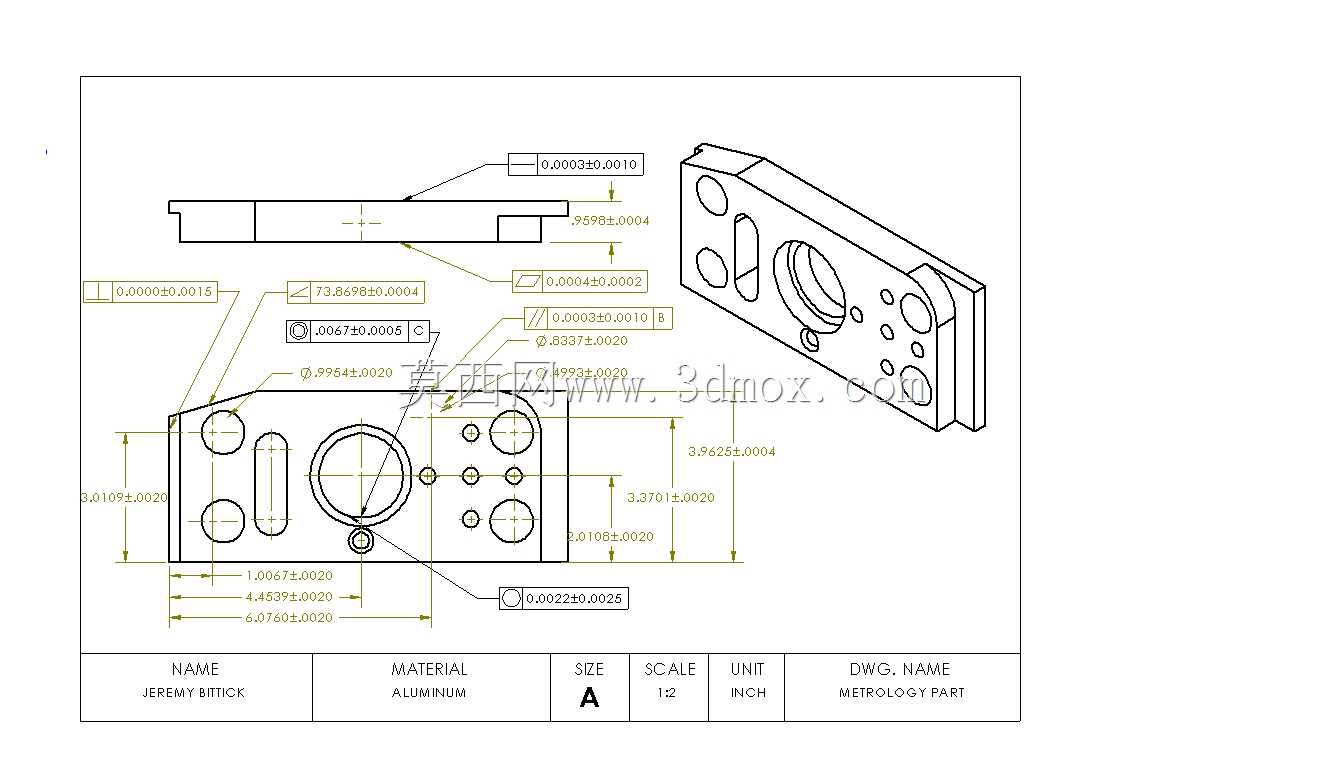

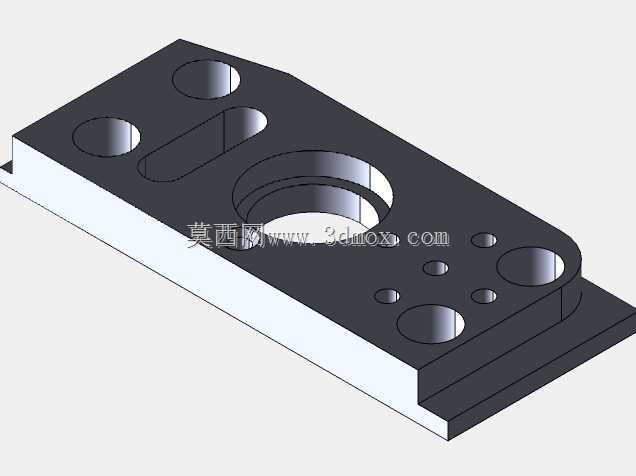

　　从结构设计逻辑来看，该构件整体采用矩形板式主体结构，底部设置有两道平行的凸台导轨结构，可直接与测量机的安装滑台基准面配合，实现快速对位安装，无需额外加工适配垫块。主体板面上分布的多组不同孔径的安装孔，是按照计量模块的安装点位做的对应布局：大尺寸的中心异形缺口是为计量传感单元的探测端预留的避让空间，避免测量行程中基座与探测组件发生运动干涉；周边分布的大直径沉孔用于基座自身与滑台的锁紧固定，沉孔设计可让螺栓头部完全埋入板面，不会突出平面干扰上方模块的安装；中小直径的通孔与螺纹孔则对应计量模块、信号转接板、防护盖板等附属零件的安装点位，孔位的位置度公差严格控制在微米级，保证计量模块安装后与测量机坐标系的同轴度偏差在允许范围内。

　　设计过程中，首先要匹配三坐标测量机的安装边界尺寸：基座整体长度适配滑台的有效安装行程，宽度不超出滑台的侧边基准，底部凸台的间距与滑台上的导轨槽完全契合，安装后基座的上平面与测量机的XY基准平面平行度误差控制在0.002mm以内，避免因安装面倾斜带来的系统测量误差。板面的孔位布局经过多轮迭代验证，既保证了各个安装点的锁紧力均匀分布，避免长期使用后基座因应力集中产生形变，又尽可能做了轻量化的镂空处理，降低滑台的运动负载，提升测量机的动态响应速度。

　　在实际使用场景中，这类计量基座需要配合恒温车间的使用环境，材质选用稳定性优异的合金钢材，经过时效处理消除内应力，避免温度波动带来的尺寸形变。安装时先将底部凸台卡入滑台导轨，通过大直径沉孔用螺栓预紧，再借助百分表打表校正基座上平面的平面度与平行度，确认精度达标后再按对角顺序锁紧螺栓，之后依次将计量传感模块、信号传输组件固定到对应孔位，调整探测端的伸出长度，确保在全测量行程内，基座不会与工件、测头产生碰撞干涉。

　　不同于普通的设备安装板，这类计量基座的所有加工面都有严格的粗糙度要求，安装基准面的粗糙度达到Ra0.8，保证与滑台、计量模块的结合面紧密贴合，不会存在微观间隙导致的安装松动。板面上的小直径定位孔与计量模块的定位销配合，可实现模块的快速换装，更换同型号计量单元时无需重新做复杂的坐标系标定，大幅缩短设备维护的停机时间。侧边的细小螺纹孔用于安装走线压块，将计量模块的信号线缆规整固定在基座侧面，避免测量运动过程中线缆拖拽影响测量精度，或是线缆被运动部件剐蹭破损。

　　从结构强度角度考量，基座的厚度经过力学仿真验证，在承受计量模块的全部重量、以及测量过程中的动态加速度载荷时，最大形变量不超过0.001mm，完全满足精密计量场景的刚度要求。边缘的倒角处理既避免安装过程中锐边划伤操作人员，也能去除加工过程中产生的毛刺，防止微小铁屑掉落进入导轨缝隙影响滑台运动精度。中心异形缺口的轮廓尺寸经过精确核算，既给测头预留了足够的运动空间，又尽可能保留了基座的结构完整性，避免缺口处应力集中导致长期使用后出现变形。
