离心泵闭式叶轮三维结构设计

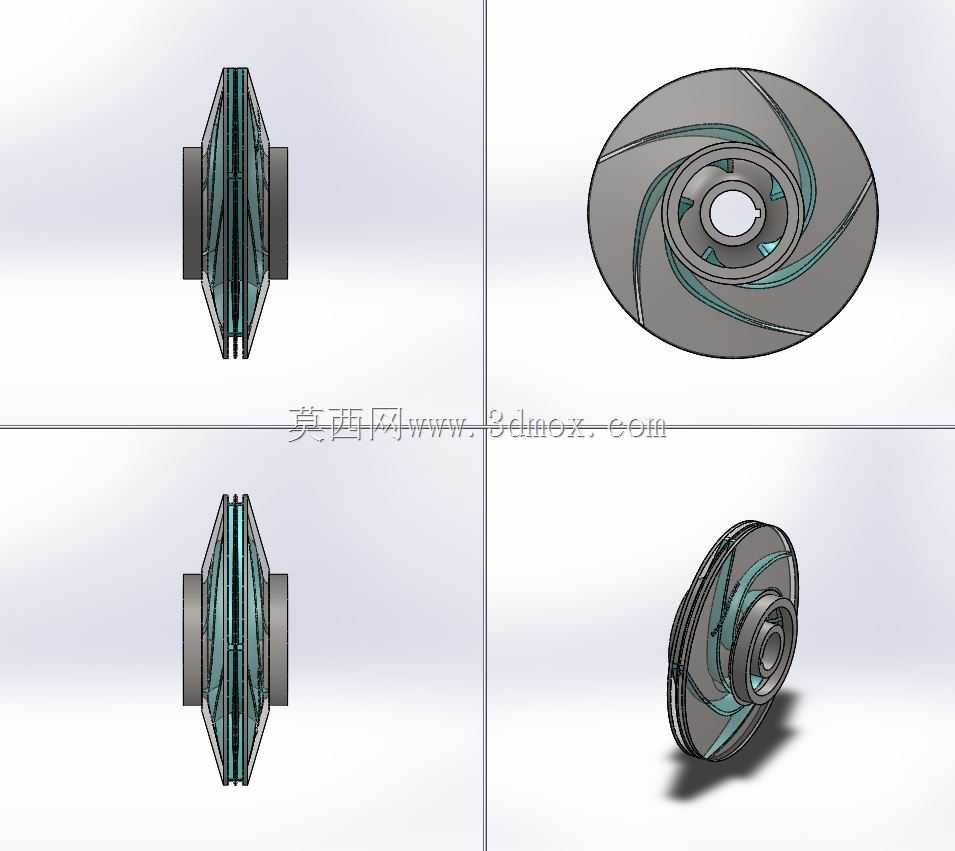

　　该模型为离心泵核心过流部件闭式叶轮，是决定泵组水力效率、运行稳定性的关键零件，日常在清水输送、化工介质增压、暖通循环、市政给排水等场景的离心泵机组中承担核心做功功能，其结构设计直接关联泵的扬程、流量、气蚀余量等核心性能参数。从结构特征来看，该叶轮采用后弯式扭曲叶片设计，叶片数为6片，前后盖板与叶片整体成型，轮毂位置设置有与泵轴配合的通孔，孔内预留键槽安装位，可通过平键传递电机输出的扭矩，带动叶轮在泵腔内部高速旋转。设计过程中首先需要匹配泵的额定工况点，根据比转速确定叶片进出口安放角，叶片进口边做圆滑延伸处理，可降低介质进入叶轮流道时的冲击损失，减少气蚀发生的概率；叶片型线采用变曲率扭曲设计，从进口到出口的型线平滑过渡，

　　保证介质在流道内流动时流速变化均匀，避免局部涡流造成的能量损耗。前后盖板的外轮廓与叶片外缘齐平，盖板厚度从轮毂处向外缘逐步减薄，既保证高速旋转时的结构强度，又能控制叶轮整体转动惯量，降低泵组启动时的扭矩冲击。安装边界方面，叶轮轮毂的轴向长度需匹配泵腔的轴向安装尺寸，安装时叶轮后盖板与泵体密封环的间隙需控制在0.2-0.5mm范围内，间隙过大会造成容积效率下降，间隙过小则可能在运行时出现摩擦剐蹭；叶轮进口端的口环位置与泵体进水段的密封环配合，形成节流密封结构，减少高压介质回流到进口低压区。轮毂内孔的直径公差需按照H7精度设计，与泵轴的配合采用过渡配合，保证扭矩传递的可靠性，同时避免装配时出现过盈量过大导致的轮毂开裂问题。

　　从实际应用角度，这类闭式叶轮适用于输送不含固体颗粒的清洁介质，相比开式、半开式叶轮，其容积效率更高，相同工况下的运行能耗更低，在常规清水离心泵、循环水泵中应用最为广泛。建模过程中需重点关注叶片型线的光顺度，叶片与前后盖板的交接位置需做圆角过渡处理，避免应力集中，同时减少介质流动时的局部阻力；叶轮做静平衡、动平衡校验时，可通过在后盖板外缘去重的方式调整平衡精度，保证高速旋转时的振动值在允许范围内。流道的表面粗糙度需控制在Ra3.2以下，降低介质流动的沿程阻力，进一步提升泵组的运行效率。在结构校核环节，需针对额定转速下的离心力做强度验算，保证盖板、叶片在最高转速下的应力低于材料许用应力，常用的铸铁、不锈钢材质均可满足常规工况的使用需求，输送腐蚀性介质时可根据介质特性调整材质并加厚叶片、盖板的壁厚。
