单节26650锂电池固定安装支架结构

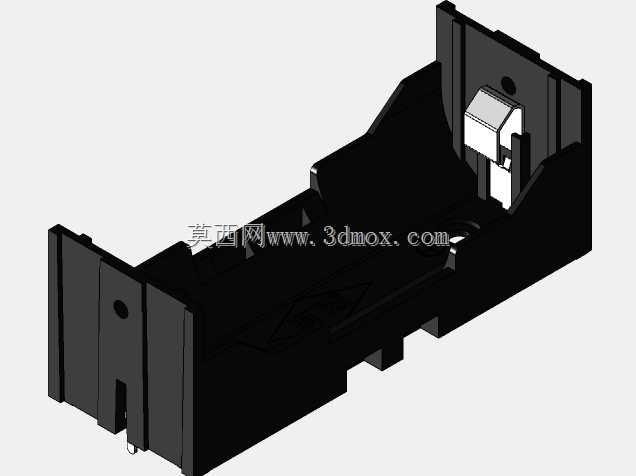

　　在手持检测设备、户外便携储能终端、小型传感采集节点这类需要内置圆柱锂电供电的产品结构设计中，单节26650电池的固定结构一直是容易被忽略却直接影响整机可靠性的细节。不少初入行的结构工程师习惯直接用泡棉加筋位挤压固定电池，看似装配简单，实际在设备跌落、长期高低温循环使用后，很容易出现电池移位、电极接触不良甚至绝缘层磨损的问题，这款一体式电池支架就是针对这类痛点设计的专用固定构件。从实际装配逻辑来看，这款支架采用半包式围合结构，主体腔体完全贴合26650圆柱锂电池的外轮廓曲面，侧壁预留的均匀壁厚在保证结构强度的同时，不会过度占用设备内部的堆叠空间，腔体两端的限位结构分别对应电池的正负极位置，

　　靠近电极接触端的凸起挡边可以精准限制电池的轴向窜动，避免设备受冲击时电池直接撞击电极弹片造成接触失效。支架侧边设计的带孔安装耳是结构固定的核心边界，两个安装孔的中心距经过适配常规消费电子、工业便携设备的内部安装柱间距设计，安装时可以直接用M2自攻螺丝或者热熔柱固定在设备主壳的筋位上，不需要额外设计复杂的辅助固定结构，能大幅缩短整机结构的设计迭代周期。考虑到量产工艺的可行性，这款支架的整体结构完全遵循注塑件的设计规范，所有转角位置都做了均匀的圆角过渡，没有出现壁厚突变的结构，避免注塑生产时出现缩痕、缺胶的问题，侧壁预留的脱模斜度也适配常规硬胶模具的开模要求，不需要做复杂的抽芯结构就能直接量产，

　　材料选型上适配常规的阻燃ABS或者PC+ABS材质，能满足电子设备内部件的阻燃等级要求。在实际的设备选型适配中，这款支架可以兼容常规带保护板的26650圆柱锂电池，腔体内部预留的微小间隙可以容纳电池外层的绝缘包皮，不会出现装配时刮破电池绝缘层的风险，支架靠近电极端的开口结构可以直接适配常用的片状弹簧电极或者弹簧顶针电极，不需要额外修改电极的安装位置，对于需要快速搭建原型的硬件开发项目来说，直接选用这款成熟的支架结构，可以省去自行设计电池固定结构的开模验证成本，也能避免自行设计时容易遗漏的安规细节。从空间占用维度来看，这款支架的整体外轮廓在容纳单节26650电池的基础上，单边壁厚控制在1.2mm左右，

　　整体安装后的占用空间比传统的双片式拼接电池座节省近15%的内部空间，对于内部堆叠紧张的小型传感设备、手持检测仪器来说，这个空间优势可以给主板或者其他功能模块留出更多的布线余量。另外支架底部设计的浅凹槽结构，可以在装配时预留点胶空间，对于需要更高抗震等级的工业类设备，可以在凹槽内打少量结构胶进一步强化固定效果，不需要额外修改支架结构就能适配不同抗震等级的使用场景。在长期使用的可靠性层面，这款支架的围合结构可以将电池完全约束在腔体内，即使设备从1.2米高度自由跌落，电池也不会出现移位脱出的问题，同时侧壁的围合结构还能在电池出现异常鼓胀时提供一定的约束缓冲，避免电池鼓胀直接挤压主板上的精密元器件，提升整机的长期使用安全性。不同于市面上常见的多节并排电池架，这款单节独立支架的适配灵活性更高，工程师可以根据设备的供电需求，灵活选择单节或者多节并排组合安装，不需要因为电池节数的变化重新开模定制电池架，组合安装时只需要将多个支架通过侧边的定位卡槽拼接对齐，就能形成多节电池的固定结构，适配不同容量需求的供电设计。
