在移动装备的动力与辅助系统设计中,承压储液部件的结构可靠性直接决定整机的连续运行能力,这类部件往往需要在复杂颠簸载荷、内部液压持续作用下保持结构完整性,一旦出现应力超限导致的开裂、形变过量问题,轻则造成工质泄漏影响系统循环,重则引发核心部件损坏带来装备停摆风险。本次完成的仿真分析数模,针对车载场景下的圆柱形承压水箱展开,建模阶段优先还原了水箱的实际安装约束状态——底部采用与车载安装架匹配的法兰固定边界,侧壁预留与管路对接的标准接口凸台,整体壁厚按照常规车载承压部件的通用设计范围取值,建模过程中对焊缝位置的几何过渡做了等效简化,避免非关键细节造成网格划分阶段的局部畸变,同时保留了内部加强筋的完整排布结构,这部分结构是分散侧壁液压载荷、

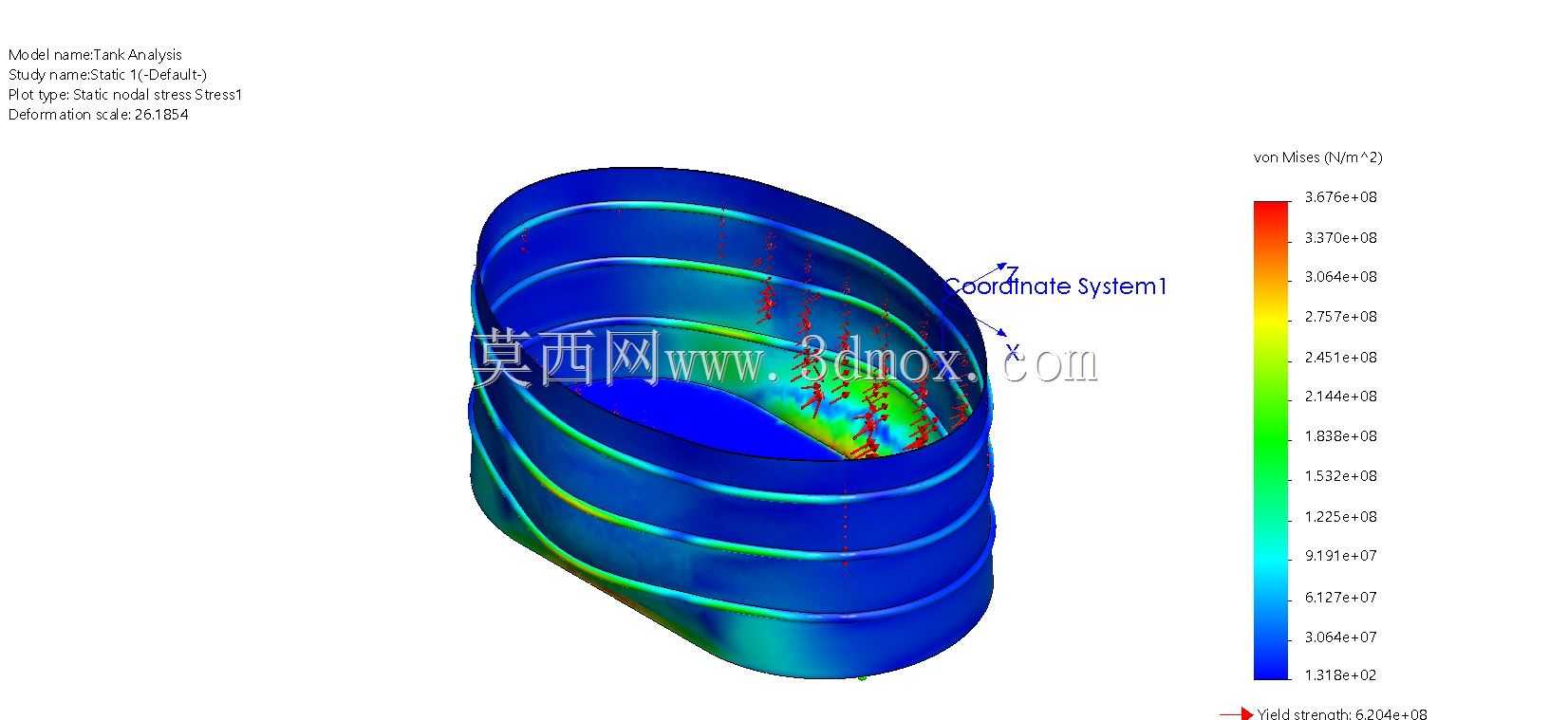

降低整体形变的核心设计点。仿真加载阶段结合实际运行工况设置了两类核心载荷:一是满载状态下液体自重带来的静压力,按照液位高度梯度施加在水箱内壁对应位置,二是装备匀速行驶状态下的等效惯性载荷,模拟行进过程中液体晃动对壁面的附加作用力,约束条件完全匹配实车安装时的固定点位置,避免过度约束导致的应力计算结果失真。从仿真输出的应力云图可以直观看到,水箱整体应力水平处于材料许用应力区间内,最大应力集中出现在底部法兰与筒体连接的过渡圆角位置,这与实际工程中该类部件的失效高发位置完全吻合,针对该位置的应力集中问题,建模阶段已经做了圆角放大处理,对比初始直角过渡结构,该位置的峰值应力下降了近四成,有效降低了长期载荷下的疲劳开裂风险。形变分布方面,
筒体中部的径向形变量最大,这是因为圆柱形筒体在内部均布压力作用下,中部位置缺少轴向约束,是形变的高发区域,数模中在该位置设置的环形加强筋,将最大形变量控制在了设计允许的形变阈值内,避免形变量过大导致的连接管路错位、密封件失效问题。在设计思路上,这类储液部件的建模不能只追求几何外观的还原,必须同步考虑仿真分析的网格适配性,比如筒体与端盖的连接位置如果采用尖锐直角,不仅会造成网格划分时的单元质量下降,还会带来应力奇异点导致仿真结果失去参考价值,因此所有几何过渡位置都设置了与实际加工工艺匹配的圆角,既符合钣金卷制、焊接的实际加工逻辑,也能保证仿真计算的收敛性。安装边界方面,数模中预留的安装孔位尺寸、
法兰对接尺寸完全匹配通用车载安装架的接口标准,不需要二次修改就可以直接导入整机装配体中做干涉检查,侧壁的管路接口位置也按照常规管路走向做了避让设计,避免安装后与周边部件出现空间冲突。对于结构设计从业者而言,这类仿真分析数模的价值不止于展示应力分布结果,更重要的是可以通过修改壁厚、加强筋数量、圆角半径等参数,快速迭代不同设计方案的性能表现,比如在轻量化设计需求下,可以通过调整加强筋的排布间距,在保证应力、形变满足要求的前提下降低整体壁厚,实现部件减重;在高载荷工况需求下,可以针对性加厚应力集中位置的板材,不需要整体增加壁厚带来不必要的重量增加。实际工程应用中,这类静力仿真分析是部件开模、样机试制前的必要环节,通过仿真提前识别应力集中、形变过量的风险点,能够大幅减少样机试制阶段的修改次数,降低研发阶段的成本投入,缩短整个部件的开发周期,数模中保留的所有几何特征都具备可编辑性,设计人员可以根据实际项目的载荷参数、安装空间要求做针对性调整,快速适配不同吨位、不同安装空间的装备应用需求。
