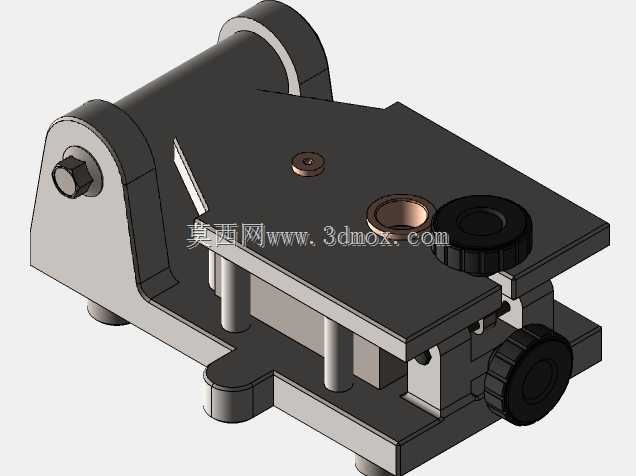

机械加工用工件钻孔定位工装钻模结构

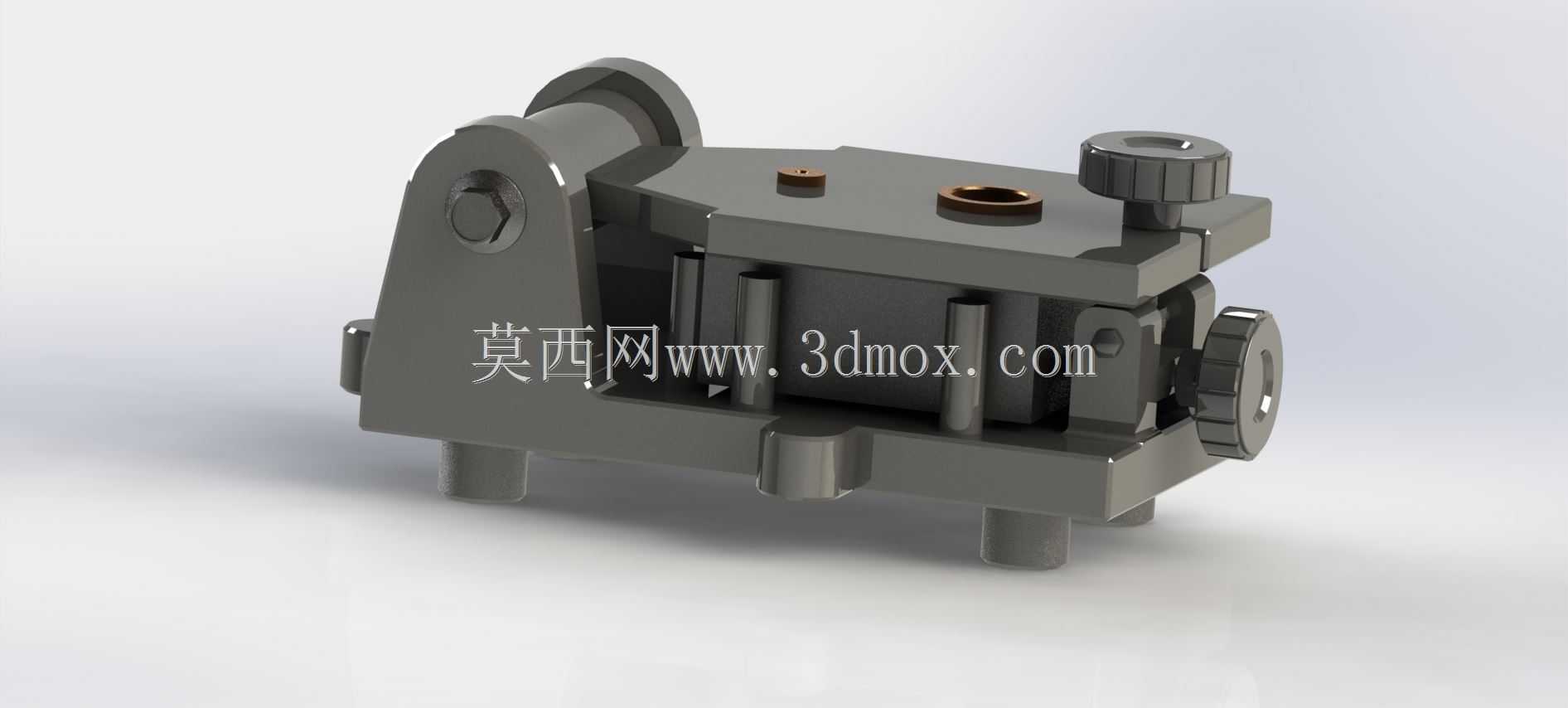

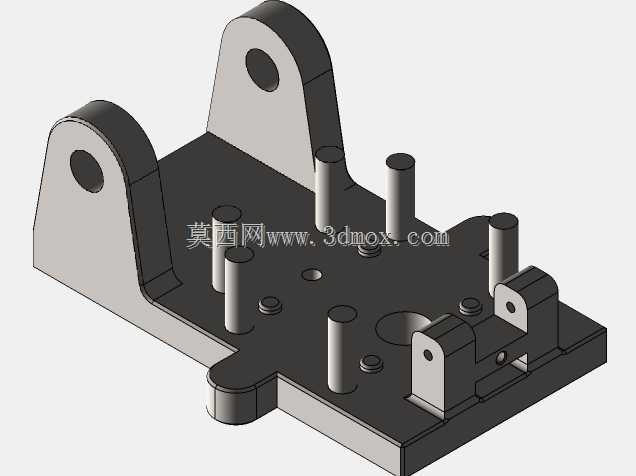

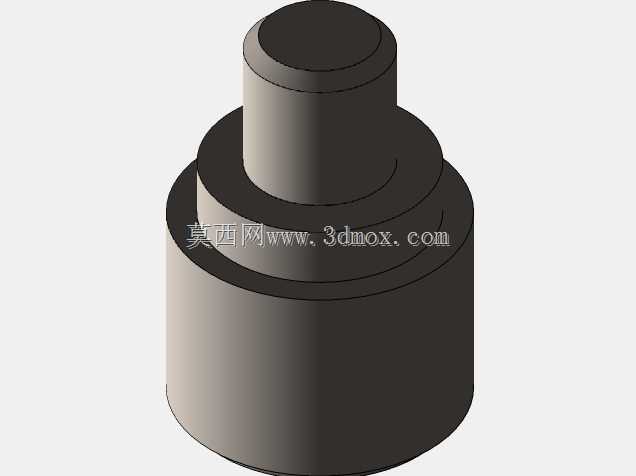

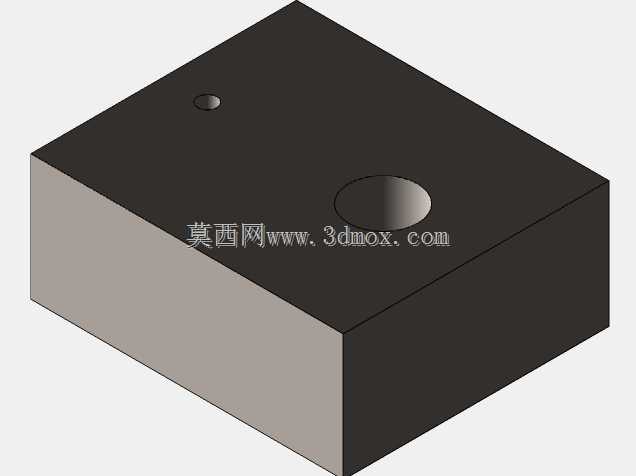

　　在中小批量机械零件的孔系加工场景中，这类钻模是替代划线工序、保证孔位位置度的核心工装，尤其适配小型异形工件的端面、侧面多孔加工需求，能大幅降低普通钻床、台钻操作时的人工找正时间，避免手工划线带来的累积误差，让钻孔工序的位置精度稳定控制在IT8-IT10区间，无需依赖高技能钻工就能完成合格孔位加工。从结构设计逻辑来看，这套钻模采用了分体式夹具体作为承载基体，底部设置的四个支撑柱直接对应加工工位的工作台T型槽安装位，安装时无需额外制作过渡垫板，支撑柱端面做了平面度磨削处理，保证工装放置时的基准面与钻床工作台面平行度误差不超过0.02mm，整体安装边界控制在长120mm、宽80mm、高95mm范围内，不会占用过多工作台操作空间，

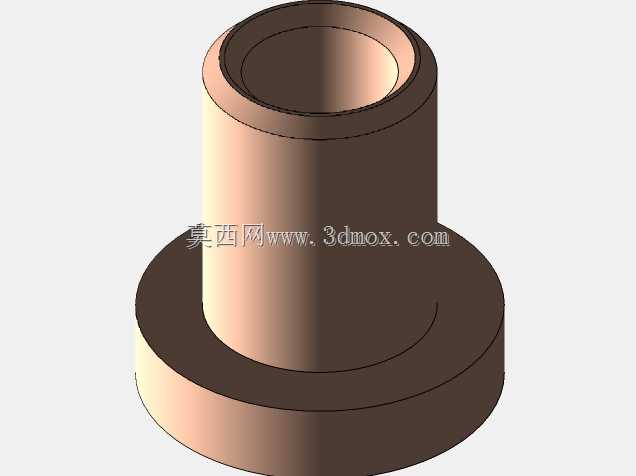

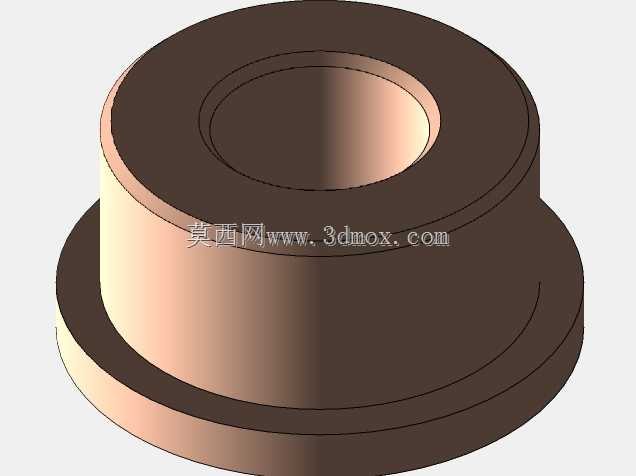

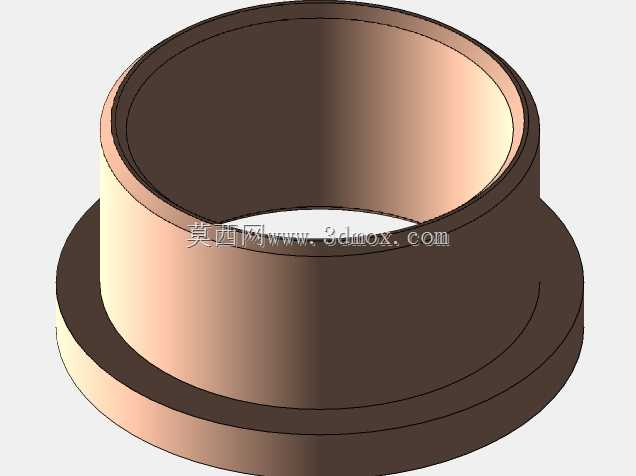

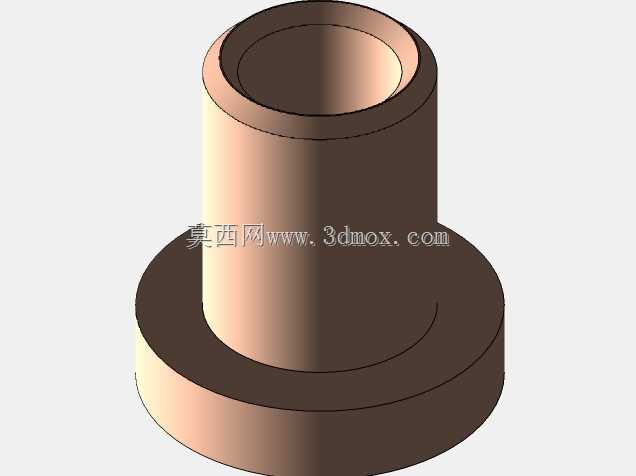

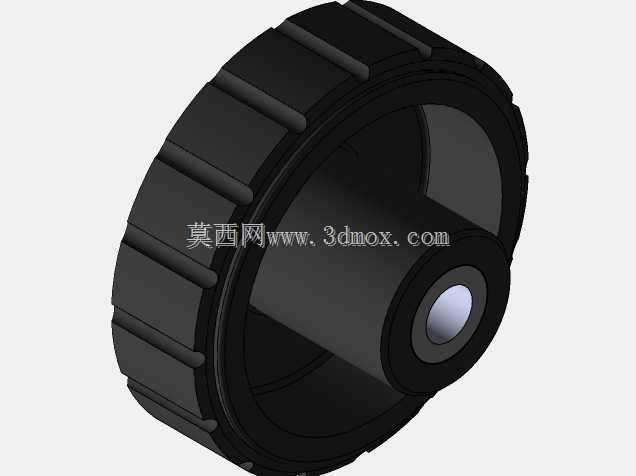

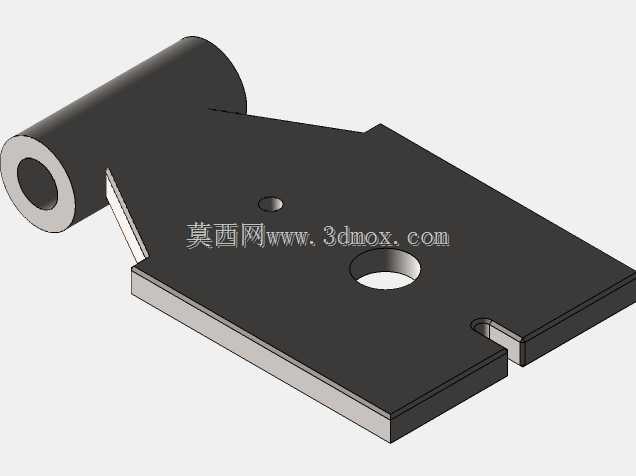

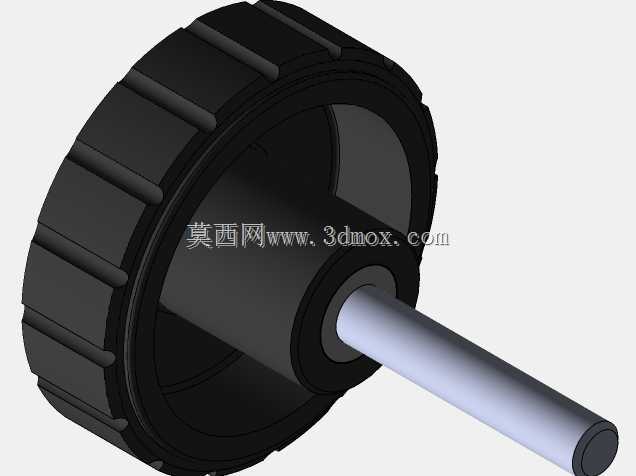

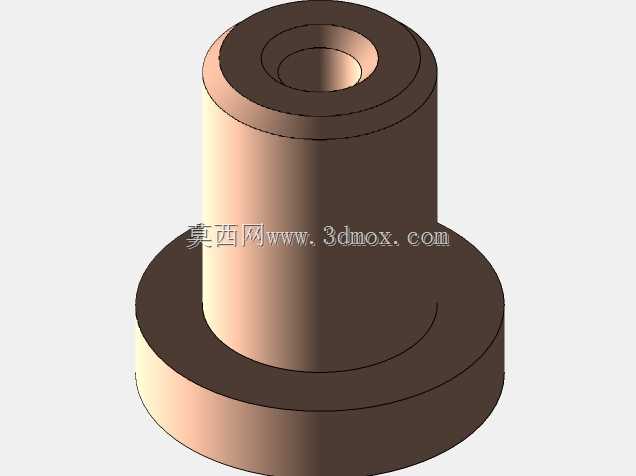

　　适配绝大多数台式钻床、立式钻床的工位尺寸要求。夹具体上方集成了快换式钻模板结构，钻套采用硬质合金镶件设计，对应不同孔径的加工需求可快速更换钻套，钻套与钻模板的配合采用H7/h6间隙配合，既保证钻头导向时的同轴度，又能在钻套磨损后快速拆换，无需整体更换钻模板。工件的夹紧机构采用了侧压与顶压结合的复合夹紧方式，侧面的滚花调节旋钮可快速调整夹紧行程，适配一定尺寸范围内的异形工件装夹，顶部的压紧旋钮配合浮动压块，能在夹紧时避免工件表面被压伤，同时保证夹紧力足够抵消钻孔时的轴向切削力，防止加工过程中工件移位。这套钻模的设计没有采用复杂的气动、液压夹紧结构，完全依靠机械螺旋副实现夹紧与定位，一方面降低了工装本身的制造成本，另一方面在无气源、

　　液压源的普通加工车间也能直接投入使用，维护时仅需定期给螺旋配合面加注润滑脂即可，日常故障率极低。在实际使用场景中，这类钻模常被用于小型仪表零件、传感器壳体、小型阀块类零件的钻孔加工，针对工件上需要保证位置度的安装孔、油孔、定位销孔，无需每一件工件都做划线打样冲工序，只需将工件放入钻模的定位腔，拧紧两个夹紧旋钮即可直接下钻，单工件装夹找正时间从原来的3-5分钟压缩到10秒以内，批量加工时的孔位一致性远高于手工划线加工的零件。从结构细节来看，夹具体的排屑空间做了专门的开放式设计，钻孔产生的铁屑不会在定位腔内堆积，每次加工完成后只需用毛刷简单清扫即可完成工位清理，避免铁屑垫在工件定位面下造成的装夹误差；

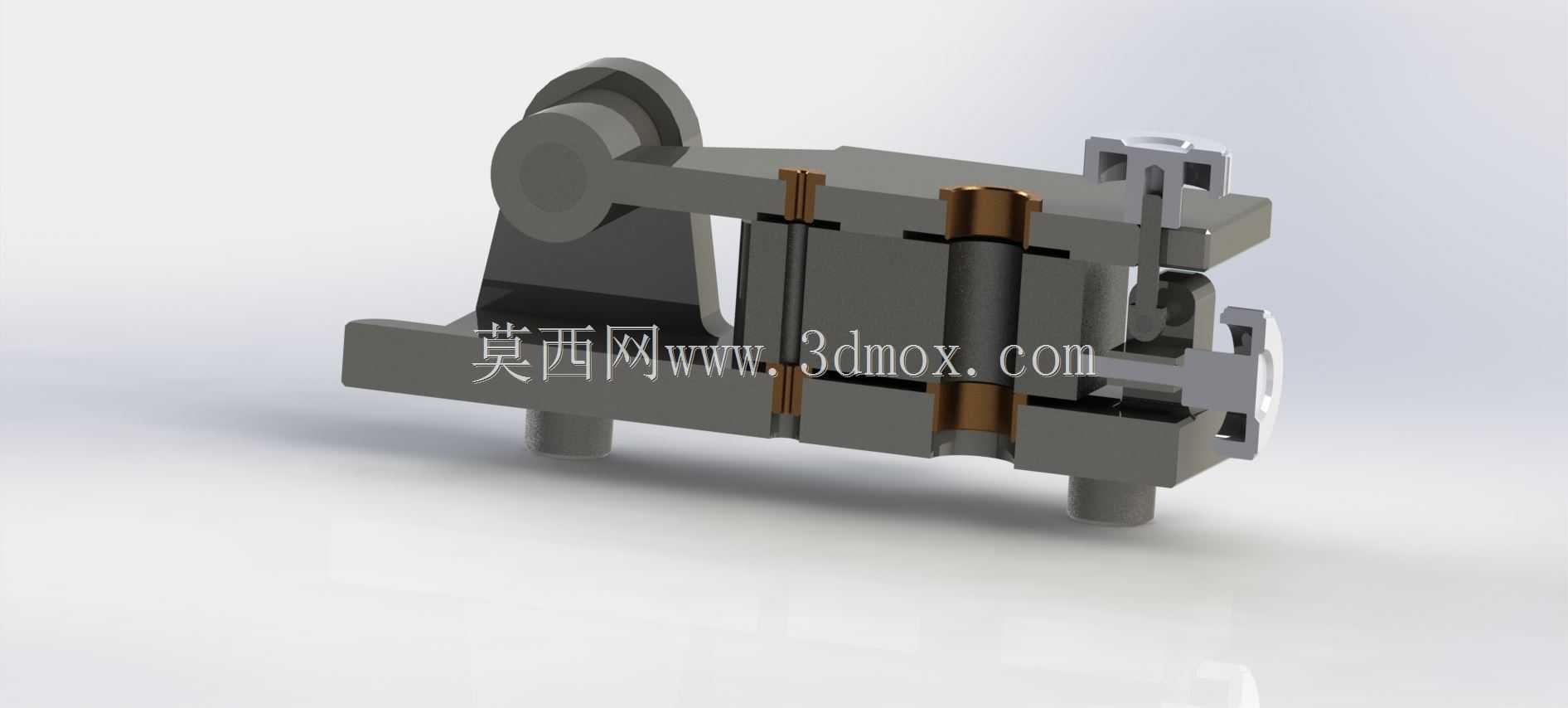

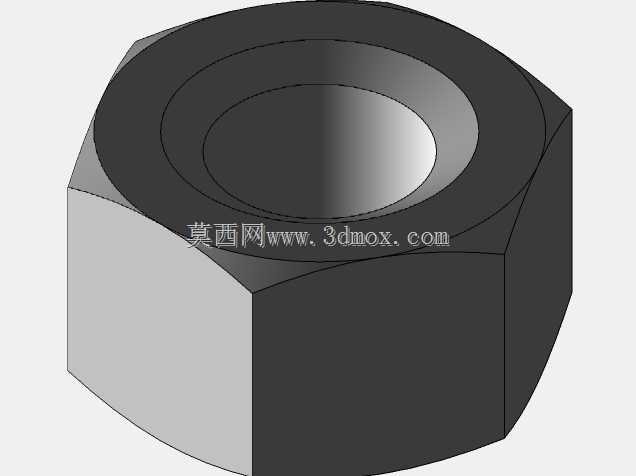

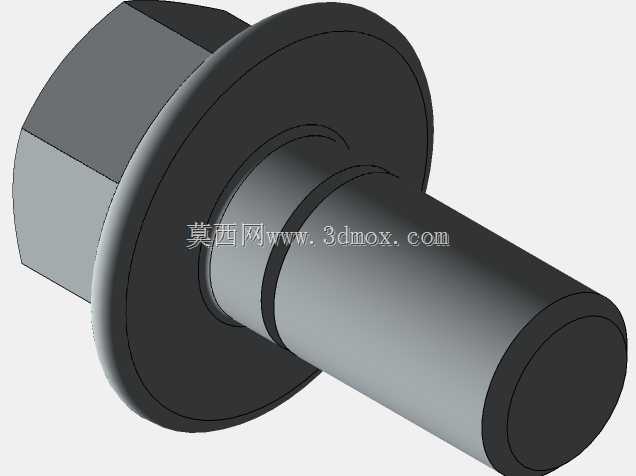

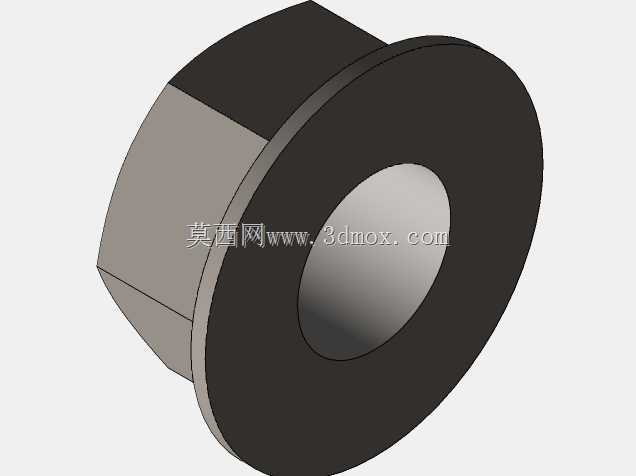

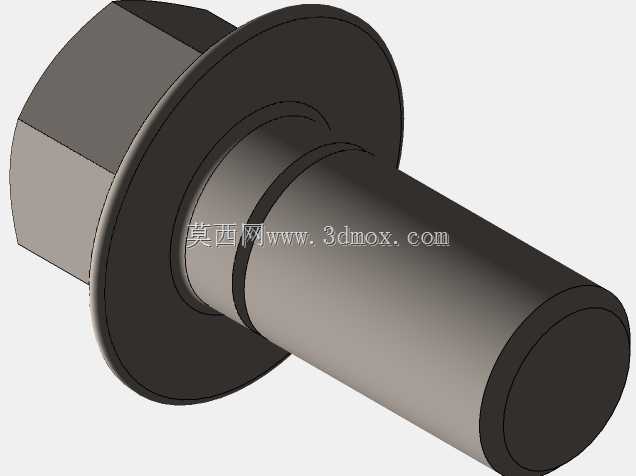

　　钻模板与夹具体的连接采用了可拆卸的销钉定位、螺栓紧固结构，当需要加工不同规格的同系列工件时，只需更换对应钻模板和定位块，就能快速切换工装功能，减少工装重复投入成本。定位腔的设计充分考虑了工件的外形公差，定位面做了0.1mm的避让间隙，避免工件因外形尺寸超差无法装入，同时侧面的定位销采用菱形销设计，消除过定位带来的装夹卡滞问题，保证工件装拆顺畅。整套钻模的受力路径经过优化，钻孔时的轴向力直接通过夹具体本体传递到底部支撑柱，不会让夹紧机构承受额外的切削载荷，避免长期使用后夹紧机构出现变形、精度损失的问题，正常使用条件下，工装的精度保持周期可达3年以上，仅需定期更换磨损的钻套即可维持加工精度。
