手动压紧式传感器夹持定位工装结构

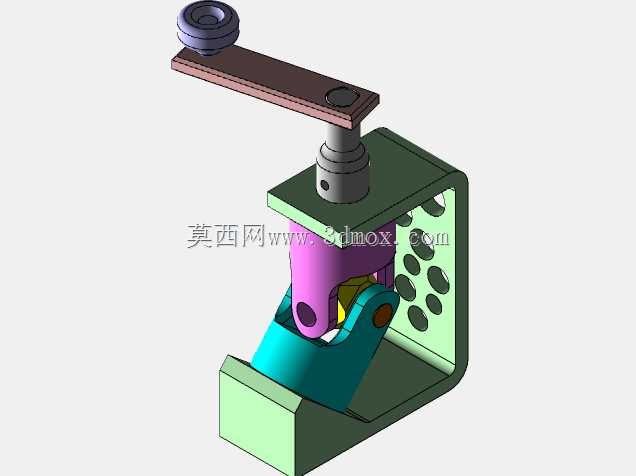

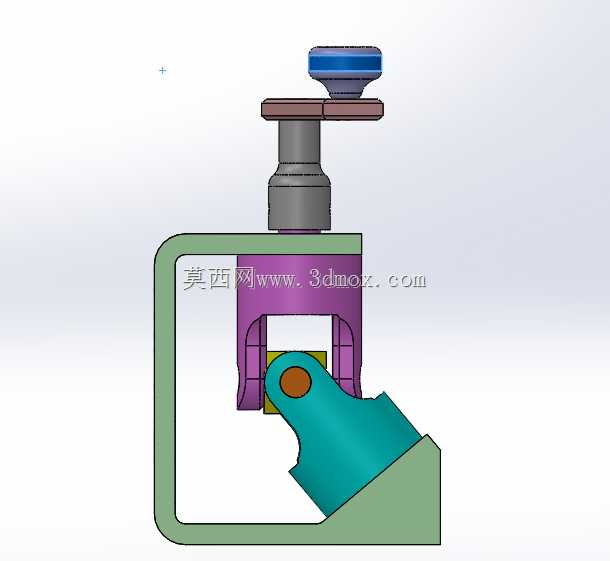

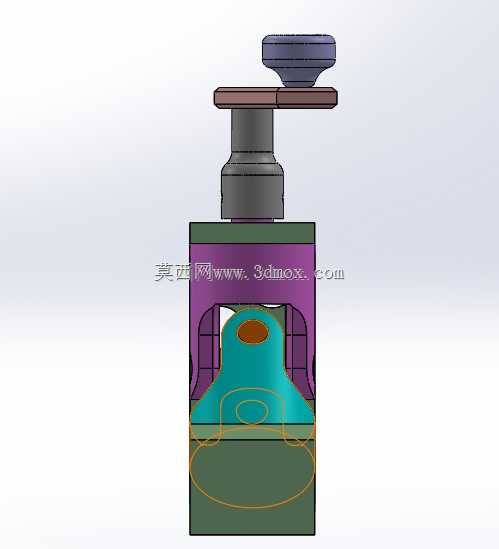

　　这套夹持定位结构主要面向小尺寸零部件的检测、装配工序场景，在传感器生产调校、小型五金件尺寸检测工位中，可快速完成工件的装夹固定，避免工件在检测或装配过程中出现位移偏差，保障工序精度。从结构组成来看，整体采用C型开式框架作为承载主体，框架内侧预留足够的操作空间，方便操作人员取放工件，同时框架的刚性壁厚经过核算，在顶部压紧力施加过程中不会出现框架开口变形的问题，保障装夹的重复定位精度。顶部的压紧执行组件采用旋钮式手动驱动结构，搭配梯形传动副实现力的放大，操作人员仅需施加较小的旋钮力矩，即可在压头端获得足够的压紧力，同时梯形副具备自锁特性，压紧到位后不会因为工件的反作用力出现松脱，无需额外配置锁紧机构，简化了整体结构。

　　压头与传动螺杆之间采用活动连接结构，可自适应工件表面的微小角度偏差，避免压头与工件硬接触造成工件表面压伤，同时保证压紧力均匀作用在工件接触面上。底部的定位支撑块采用倾斜式设计，匹配对应工件的外形轮廓，工件放置后可依靠自身重力贴合支撑定位面，无需额外的预定位操作，配合侧面的定位挡边，可将工件的位置误差控制在0.1mm以内，满足多数检测、装配工序的定位要求。在安装边界方面，整套结构的底部支撑面为平面设计，可直接通过螺栓固定在工作台台面或者检测设备的基座上，底部预留的四个安装孔位采用通用孔距设计，适配多数现有工位的安装接口，无需对现有工位进行大规模改造即可完成部署。设计过程中优先考虑了操作的便捷性，C型框架的开口高度、

　　开口深度经过多轮工序验证，既保证了足够的操作空间，又不会因为框架尺寸过大造成整体结构笨重，操作人员单手即可完成旋钮压紧、松脱的全部操作，单工位装夹耗时可控制在3秒以内，大幅提升小批量多批次工件的装夹效率。结构的所有活动部件均预留了足够的配合间隙，长期使用过程中即使落入少量加工碎屑、粉尘，也不会出现卡滞问题，日常维护仅需定期在传动副位置涂抹少量润滑脂即可，无需复杂的保养流程。针对不同厚度、不同外形的同类工件，仅需更换底部的定位支撑块以及顶部的压头，即可快速适配新的工件装夹需求，主体框架与驱动组件可通用，大幅降低了多品类工件生产的工装投入成本。在实际应用场景中，这类手动压紧工装除了用于传感器的调校、检测工序外，也可适配小型轴类零件、

　　冲压件的钻孔、铆接工序，通过更换不同的定位附件，可覆盖多数小型零部件的轻载装夹需求。结构的受力路径经过优化，压紧力从顶部旋钮传入后，通过传动螺杆、压头传递到工件，再经底部支撑块直接传导到C型框架的底部基座，最终传递到安装工作台，整个受力路径无额外的力矩损耗，同时框架的受力截面经过加强处理，长期承受1000N以内的压紧力不会出现塑性变形，使用寿命可满足生产线3年以上的使用需求。
