在各类带传动的工业设备运行场景中,皮带张紧度的稳定直接决定传动效率、皮带使用寿命以及整套传动系统的运行可靠性,这款张紧装置的结构设计,正是围绕带传动系统的张紧调节需求完成的三维建模。从实际工况适配来看,这类张紧结构可广泛应用于机床传动组、农用机械动力传输段、轻工输送设备的皮带驱动端、小型动力设备的传动布局中,解决皮带长期运行出现蠕变松弛、传动打滑、异响抖动的常见问题。

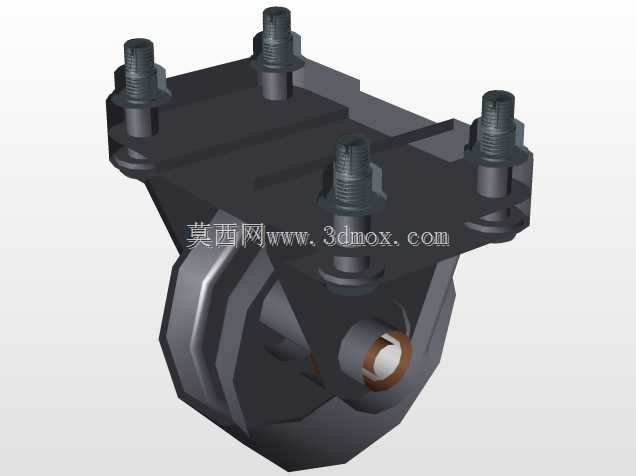

从功能特性上看,该装置采用多螺栓顶部安装布局,四个带螺纹的安装柱可直接适配设备安装面的预留孔位,安装时无需额外设计复杂的转接支架,可直接通过螺母锁紧固定在设备的安装基座上,安装定位精度靠安装柱与安装孔的间隙配合保证,能有效降低现场装配的调整工作量。装置下部的张紧轮采用带圆弧过渡的轮体结构,轮面与皮带接触面做了适配三角带或平皮带的轮廓设计,工作时轮体可绕中部的销轴灵活转动,销轴内部预留的润滑通道可在长期运行时补充润滑脂,降低轮体转动的摩擦阻力,避免轮体卡滞造成皮带异常磨损。
设计思路上,整个结构优先考虑了安装兼容性与张紧调节的可靠性,上部的安装座采用一体化铸造型腔结构,既保证了整体结构的刚性,避免张紧受力时安装座出现形变导致张紧轮偏斜,又通过合理的筋位布局控制了整体重量,不会给设备安装端带来额外的负重负担。张紧轮与安装座的连接部位采用了可微调的铰接结构,在安装时可根据皮带的实际走向调整张紧轮的偏转角度,保证轮面与皮带完全贴合,避免皮带出现偏磨、掉带的问题。
从安装边界与尺寸适配角度来说,该装置的顶部安装孔位采用对称式布局,横向与纵向的孔间距符合常规小型传动设备的安装预留尺寸标准,安装时设备端只需按照对应孔位预留通孔即可完成装配,无需对原有设备结构做大幅改动。张紧轮的外伸尺寸经过合理控制,在保证足够张紧行程的前提下,不会超出设备传动舱的内部空间边界,不会与传动舱内的其他传动部件、防护结构产生运动干涉。轮体的转动行程范围内预留了足够的安全间隙,即使皮带运行中出现小幅跳动,也不会与安装座本体发生剐蹭。
在实际选型适配时,设计人员可直接参考该三维模型的安装尺寸完成安装基座的孔位设计,也可根据所用皮带的宽度、张紧力需求,对轮体宽度、安装柱的直径参数做适配性调整,模型的各零件装配关系完整,可直接导出工程图用于生产加工,也可导入多体动力学软件中做张紧力仿真验证,模拟不同张紧度下皮带的传动效率、轮体的受力分布,提前优化结构的薄弱部位,避免实际使用中出现结构断裂、张紧失效的问题。不同于固定式张紧结构,该装置的铰接调节设计可适配一定范围内的皮带长度误差,在皮带出现小幅松弛时,可通过调整铰接位置快速补偿张紧量,无需频繁更换皮带,降低设备的日常维护成本。
