紧凑型卡片式数码相机结构三维设计

　　日常做消费电子结构建模时，这类紧凑型卡片相机的结构参考需求其实不少，很多做工业设计手板验证、教学演示结构案例的场景都会用到这类简化但核心结构完整的数模。从实际使用场景来看，这类卡片相机主打便携随身记录，早年是普通消费者日常影像拍摄的主流设备，现在也常作为嵌入式视觉采集模块的外形参考，用在自助终端图像采集、便携检测设备的影像单元结构适配场景中。

　　从功能特性来看，这个数模还原了卡片相机的核心结构分区：握持侧做了内收的弧面过渡，贴合单手握持时的掌侧弧度，避免直角硌手的问题，实际量产机型中这个区域通常会做软胶包覆提升摩擦力，数模里保留了这个曲面的分型边界，方便后续做包覆层的结构拆分。顶部的快门按键做了凸台限位设计，按键高出机身顶面的高度控制在合理范围，既保证按压行程足够，又避免放在包内被误触，按键周边做了下沉的环形槽，方便用户盲操作时快速定位按键位置。

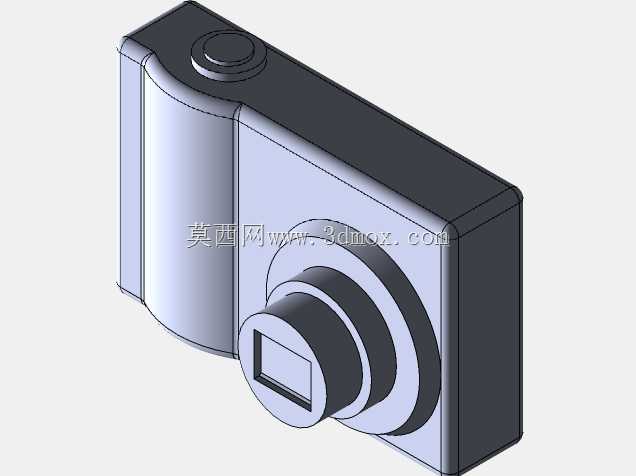

　　镜头部分是这个数模的结构重点，采用了伸缩式镜头组的外形还原，多层镜筒的阶梯结构做了清晰的分层，每一层镜筒的配合间隙都做了均匀预留，符合实际镜头伸缩时的滑动配合公差要求，最前端的镜头保护镜片做了沉台安装位，还原了实际生产中镜片点胶固定的结构边界。机身主体的前后壳分型线沿着机身侧棱布置，隐藏在视觉不易察觉的侧边位置，符合消费电子产品的外观设计逻辑，既方便装配时的壳体扣合定位，也不会破坏机身正面的整体视觉完整性。

　　设计思路上，这个数模优先保证了外形比例的准确性，整体长宽厚的比例符合常规卡片相机的尺寸区间，不会出现比例失调的问题，所有的圆角过渡都遵循了消费电子产品的安全圆角规范，外露边缘没有尖锐直角，避免使用过程中划伤用户。机身侧面的弧面过渡从握持区一直延伸到镜头侧，既平衡了镜头部分突出的视觉重量，也让整机的线条更流畅。从安装边界来看，这个结构的所有外凸特征都做了明确的限位，镜头伸出状态下的最大外伸长度、按键的最大凸起高度都有清晰的结构体现，后续如果要做配套的皮套、收纳仓或者设备安装位设计，可以直接参考数模的外轮廓尺寸做适配，不需要再额外测量外形公差。

　　实际做结构设计参考时，这个数模可以用来验证手持设备的握持人机工程，比如快门按键的位置是否在食指自然弯曲的触碰范围内，握持区的弧度是否贴合手掌受力点，也可以作为影像类产品的结构基础框架，后续替换内部的电路板、电池仓、传感器模块的结构，就能快速衍生出不同定位的便携影像设备方案。数模里的各个特征都是可编辑的实体，没有碎面问题，后续做结构修改、工程图导出或者3D打印手板都能直接使用，不需要做额外的几何修复。对于刚接触消费电子结构设计的从业者来说，这个数模也能帮助理解便携影像设备的结构分区逻辑，比如外观面和内部安装面的分层设计、活动部件和固定壳体的配合间隙预留、人机交互按键的位置布局逻辑这些实际设计中需要考虑的细节，都能在这个数模里找到对应的结构参考。
