带衬套轴的支座式传感安装组件

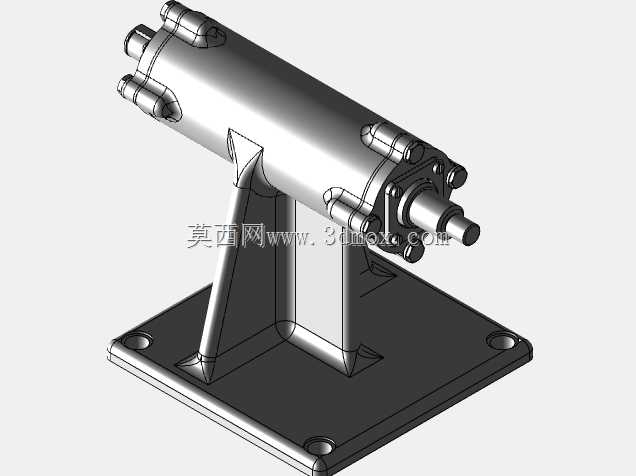

　　在工业传感检测的实际部署场景中，这类带衬套与轴的小组件，常作为传感单元的承载支撑结构使用，尤其适配需要对轴类检测元件做轴向定位、同时预留转动或滑动余量的检测工位，比如流水线物料到位检测的转轴触发端、小型设备转速检测的传感安装基座、流体管路内介质参数检测的探头支撑结构，都能见到这类结构的实际应用。从结构功能来看，组件底部的方形安装法兰是整个结构的安装基准，法兰上预留的四个沉头安装孔，可直接通过内六角螺栓固定在设备的安装面板或机架型材上，安装时需要保证法兰底面与安装面的平面度误差不超过0.05mm，避免支座受力后出现倾斜，影响内部轴件的同轴度。支撑立板与底部法兰之间设置了三角加强筋，这部分结构是为了抵消轴组件在工作时受到的径向载荷，

　　尤其是当轴端外接检测拨片、触发撞块的时候，径向冲击力会通过轴套传递到立板，加强筋的存在可以避免立板与法兰连接位置出现应力集中，长期使用下不会出现焊缝开裂或者结构变形的问题。上部的筒状主体是容纳衬套与轴的核心结构，筒身两端的端盖通过周向布置的螺栓紧固，端盖与筒身的配合面做了止口定位，保证两端衬套安装孔的同轴度，衬套采用过盈配合压入筒身内孔，为中间的传动轴提供滑动或转动支撑，衬套的选材通常根据使用场景确定，低速轻载的检测场景可以用铜基含油衬套，无需额外添加润滑油就能满足长期使用需求，有一定转速或者存在径向冲击的场景则可以换成滚动轴承结构，只需要调整筒身内孔的配合尺寸即可完成适配。轴件从筒身两端伸出，一端可以用来安装检测触发元件，比如感应铁片、拨叉或者检测探头，另一端可以根据需求连接复位弹簧或者限位结构，轴件与衬套的配合间隙控制在0.02-0.04mm之间，既保证轴件动作的灵活性，不会出现卡滞问题，又能控制轴件的径向窜动量，保证检测精度的稳定性。筒身侧面预留的两个径向接口，可根据实际使用需求接入气路、油路或者走线，比如当这个组件用来安装压力传感元件时，径向接口可以作为介质引入口，将被测介质的压力引导到轴端安装的传感元件上；如果是作为位置检测的触发轴结构，径向接口可以用来布置传感器的信号线，避免线缆外露被设备运动部件剐蹭。从设计思路上来说，这个组件采用了模块化的设计逻辑，底部支座、筒身主体、端盖、衬套、轴件都可以单独拆分更换，当衬套出现磨损后，

　　只需要拆下端盖就能更换衬套，不需要将整个组件从设备上拆除，大幅降低了后期维护的成本与时间。在安装边界上，需要注意组件上方预留至少等于筒身半径的操作空间，方便拆装端盖的紧固螺栓，轴件伸出端的外接元件重量不宜超过轴件额定载荷的60%，避免轴件长期受偏载出现弯曲变形，安装时要保证轴件的动作方向与被检测对象的运动方向平行，否则会出现检测信号触发延迟或者无法触发的问题。这类结构虽然体积不大，但在传感检测环节中承担着定位、支撑、导向的核心作用，结构设计上没有冗余的部件，每一处结构都对应实际使用中的需求，比如法兰上的沉头孔可以避免螺栓头突出安装面，保证安装后整个支座的底面完全贴合安装面；端盖上的螺栓采用周向均匀布置，紧固时可以按照对角顺序拧紧，

　　避免端盖倾斜导致衬套受力不均；筒身与立板的连接位置做了圆角过渡，减少焊接或者铸造时的应力集中问题，提升结构的整体强度。在实际建模过程中，这类组件需要重点控制各个配合面的尺寸公差，尤其是衬套内孔与轴的配合、端盖止口与筒身内孔的配合、法兰安装孔的位置度，这些尺寸的精度直接决定了组件装配后能否正常动作，很多新手在建模时容易忽略加强筋的拔模角度或者圆角处理，导致实际加工时出现脱模困难或者应力集中的问题，在实际设计中需要根据加工工艺调整这些细节结构，比如采用焊接工艺制作支座时，加强筋与立板、法兰的连接位置需要预留焊道空间，避免焊接时出现虚焊；如果是采用铸造工艺制作，则需要预留合适的拔模斜度与加工余量，保证后续机加工后各个配合面的尺寸精度。
