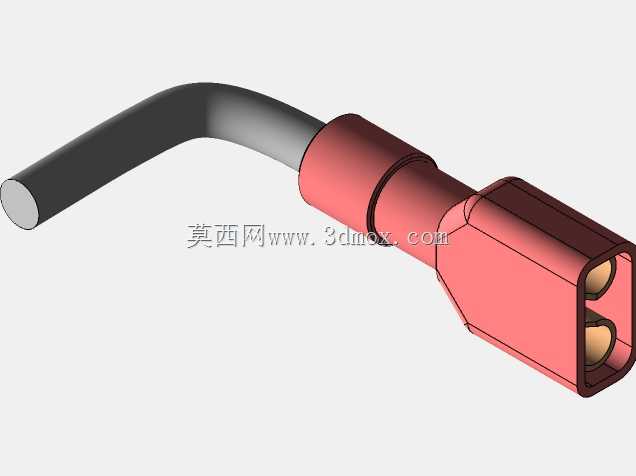

弯式1/4英寸快插接线连接端子结构

　　在工业传感检测、小型电气控制回路的布线作业里，这类弯式1/4英寸规格的快接端子是很常见的配套连接件，很多现场布线的师傅都接触过类似结构，它的存在主要是解决狭小安装空间里的传感器接线效率问题，不需要拧螺丝、不需要焊线，对准插合就能完成电气通路的搭建，后期维护拆换也不用剪线重接，能大幅缩减现场布线的工时。

　　从实际使用场景来看，这类连接件大多配套在接近开关、光电传感器、小型压力传感元件的尾端出线处，尤其是设备内部走线空间局促、线束需要90度转向避让其他结构件的位置，直头接插件往往会因为出线方向垂直于安装面，导致线束弯折半径过小，长期受设备振动影响出现线芯断裂的问题，弯式结构的出线方向平行于安装面，能自然顺沿线束的走向，给线束留出足够的弯曲余量，避免应力集中在接插件和线芯的压接位置。

　　设计这款连接件的时候，首先要考虑的是插合后的保持力，不能因为设备运行的振动出现松脱断电的情况，所以插合端内部做了弹性卡扣结构，公母端对插到位后会有清晰的到位触感，卡扣自动卡入对应的卡槽，除非主动按压解锁卡扣，否则轴向拉拽不会脱离。绝缘外壳选用的是耐温耐油的工程塑料材质，车间里常见的切削液、润滑油溅到表面不会造成壳体开裂或者绝缘性能下降，红色的壳体标识对应18AWG线径的适配规格，现场布线的时候能通过颜色快速区分不同线径的接插件，避免错插导致的接触不良。

　　尺寸边界上，接插件的插合端截面是适配1/4英寸安装规格的方形结构，对插后的整体长度控制在合理范围，弯角处的过渡圆弧做了加大处理，不会出现尖锐棱角割破线束外皮的问题，尾部的线束护套和线皮是过盈压合的，防护等级能满足一般工业车间的使用要求，粉尘和少量溅水不会进入接插件内部造成短路。内部的导电插片采用铜质镀锡处理，导电性能稳定，长时间通过额定电流不会出现过热氧化的情况，插片和线芯的连接采用压接工艺，压接位置做了防滑倒刺，拉拽线束的时候不会出现线芯和插片脱离的问题。

　　从建模的角度来说，绘制这个结构的时候要重点注意几个配合尺寸：公母端的插合间隙要控制在合理公差范围，间隙太大容易出现接触晃动，间隙太小会导致插合阻力过大，现场装配困难；弯角处的线束通道要和所选线径的弯曲半径匹配，不能出现线束穿入后被壳体硬压出死折的情况；外壳的分模线要设置在不影响插合导向的位置，避免注塑产生的飞边影响对插顺滑度。另外尾部的压线结构要做防滑齿设计，压合后能牢牢咬住线束外皮，承受一定的轴向拉力不松脱，这也是很多新手建模的时候容易忽略的细节，往往只画了外形，没考虑实际压接后的固定效果，导致做出来的模型看着像，实际没法指导生产。

　　这类快接件在自动化设备、生产线传感布线里的用量很大，相比传统的螺丝接线端子，它的装配效率能提升数倍，而且对现场作业人员的技能要求更低，不需要掌握剥线长度、螺丝扭力的控制技巧，只要把线压好插入对应的孔位，听到卡扣卡紧的声音就完成了连接，出错率也更低。在一些需要频繁拆换传感器的工位，比如工装夹具快换的场景，这类快接端子能实现传感器的快速插拔更换，不用重新接线调试，能大幅减少设备换型的停机时间。设计的时候还要考虑防呆结构，插合端做了不对称的定位凸台，公母端只有对准正确的方向才能插合，避免插反导致的电源信号接反，烧坏传感元件。
