传感器配套C型连接臂结构设计

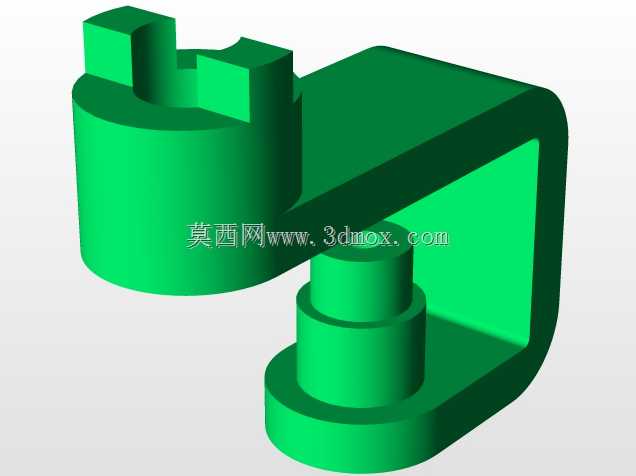

　　在工业传感检测场景中，这类C型连接臂是传感器安装定位环节的核心适配构件，主要承担传感器本体与设备安装基准面之间的刚性连接、位置校准与载荷传递作用，常见于自动化产线的位置检测、尺寸分选、工件到位触发等工位，适配光电式、电感式、电容式等多种圆柱型安装结构的传感器使用。从结构功能来看，该构件上端的开槽圆柱座是传感器的夹持安装位，开槽结构可通过侧面锁紧件实现对传感器插入深度的无级调节，满足不同检测距离下的位置调整需求，圆柱内腔的直径公差控制在H7级别，既能保证传感器插入时的顺畅度，又能避免配合间隙过大导致的检测位置偏移。下端的阶梯圆柱结构是与设备机架的连接定位端，阶梯轴的不同直径段可适配不同厚度的安装板开孔，轴肩位置可作为安装轴向定位基准，

　　保证构件安装后与机架基准面的垂直度误差控制在0.02mm以内，避免悬臂结构长期受载后出现倾斜变形。中间的C型弯折臂身是连接上下安装端的承载主体，弯折处采用大圆角过渡设计，可有效降低应力集中系数，在传感器受意外碰撞或设备运行振动时，避免弯折位置出现应力断裂，臂身的截面厚度经过载荷校核，在伸出长度满足检测空间要求的前提下，可保证悬臂端的静载荷挠度不超过0.01mm，防止检测过程中传感器出现晃动导致的检测信号误触发。设计过程中，首先需要明确传感器的安装直径、检测方向以及设备安装面的可用空间，确定上下安装端的中心距，这个中心距直接决定了传感器检测端与工件之间的最小安全距离，既要避免工件运行过程中与臂身发生干涉，

　　又要保证传感器处于有效检测量程范围内。上端夹持座的开槽宽度需要根据锁紧螺钉的规格确定，通常开槽宽度控制在1.5-2mm，保证锁紧时夹持座有足够的变形量抱紧传感器外壁，同时不会因为开槽过宽导致夹持座刚性不足。下端阶梯轴的长度需要匹配安装板的厚度，最下端的轴段需要预留足够的长度安装锁紧螺母，轴段上可加工扁位结构，方便安装时用扳手固定防止跟转。臂身的内侧空间需要预留传感器接线的走线空间，避免线缆被臂身与安装板挤压破损，同时C型的开口方向需要根据现场布线方向调整，保证线缆可以顺畅引出不与周边运动部件发生剐蹭。从安装边界来看，该构件安装时需要保证下端阶梯轴与安装板孔的配合为过渡配合，安装后臂身的伸出方向需要与工件运行方向平行，

　　避免检测盲区的出现，上端夹持座的锁紧螺钉拧紧力矩需要控制在合理范围，既要保证传感器夹持牢固不会在振动下移位，又要避免力矩过大夹伤传感器外壳。在长期运行场景中，这类连接臂通常采用铝合金或碳钢表面镀锌处理，兼顾刚性与轻量化需求，铝合金材质的构件重量更轻，适合对安装载荷有要求的轻型自动化设备，碳钢材质的构件刚性更强，适合重载、高振动的冲压、锻造设备周边的传感器安装。实际应用中，这类连接臂还可以根据现场需求调整臂身的弯折角度、上下安装端的结构形式，比如将上端夹持座改成螺纹孔结构适配螺纹安装型传感器，或者将下端阶梯轴改成法兰盘结构适配大平面安装场景，核心都是围绕传感器的可靠固定、位置可调以及运行稳定性展开设计，避免因为安装结构的缺陷导致传感器检测失效，影响整线的运行效率。
