转向驱动用转弯传感结构设计方案

　　在自动化产线的转向输送工位、AGV小车的路径切换节点、智能仓储的分拣换向机构中，这类适配转向驱动场景的转弯传感结构，是实现路径动态调整、转向动作精准触发的核心配套部件，很多一线结构工程师在做转向模块设计时，往往会忽略传感部件和驱动结构的适配边界，要么预留的安装空间不足导致后期装配干涉，要么传感触发点位和转向动作的时序匹配偏差过大，导致换向动作卡顿、到位检测失效，直接影响整线的运行节拍。

　　从实际功能逻辑来看，这套结构的核心作用是在转向驱动机构完成转弯动作的过程中，实时反馈转角位置、到位状态，给驱动端的控制系统传递精准的位置信号，避免转向过冲或者转角不足的问题。不同于普通的到位检测传感器，这类适配转弯场景的结构需要和转向驱动的运动轨迹完全契合，传感触发端的运动路径要和转向轴的转动轨迹同轴度控制在合理公差范围内，否则长期运行后会出现触发片磨损、信号丢步的问题。

　　设计这套结构的时候，首先要锚定的是安装边界，通常这类结构会直接集成在转向驱动模块的输出端侧方，不能超出转向轮或者转向台面的回转外轮廓，否则在设备过弯、和相邻工位对接的时候会出现剐蹭。安装基面的平面度要求控制在0.1mm以内，和转向轴的平行度公差要控制在0.05mm范围内，避免长期转动过程中传感触发部件出现偏磨。结构的外形轮廓做了圆弧过渡处理，对应转弯动作的回转半径做了避让设计，不会在转向过程中和周边的走线槽、防护钣金产生运动干涉。

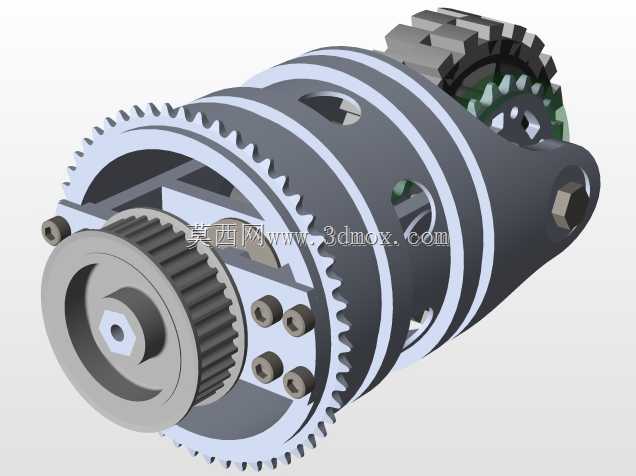

　　从结构细节来看，触发部件采用了和转向轴联动的设计，不需要额外的传动结构来传递位置信号，减少了中间传动环节带来的误差累积。传感元件的固定座设计了长条形调节腰孔，方便现场安装的时候调整触发间隙，适配不同灵敏度的传感元件使用，不需要重新加工安装孔位就能完成调试。考虑到工业现场的粉尘、油污环境，整个结构的外露部件都做了圆滑处理，没有容易积灰的直角凹槽，日常维护的时候只需要简单擦拭就能保持触发面清洁，减少误触发的概率。

　　在实际选型适配的时候，要注意这套结构的安装孔位间距，要和常用的转向驱动模组的侧装孔位匹配，不需要额外做转接板就能直接安装，降低改造成本。走线位置预留了足够的弯曲半径空间，转向全程不会拉扯传感线缆，避免线缆反复弯折出现断芯问题。对于需要多段转角检测的场景，还可以在触发环上预留多个触发点位，不需要更换整体结构就能增加转角检测的节点，适配不同转弯角度的工位需求，比如90度直角转弯、45度斜角换向的场景都能通过调整触发片位置快速适配。

　　很多工程师在做这类转向结构设计的时候，容易把传感部件当成独立的外购件直接堆砌，没有考虑和驱动结构的集成性，导致整体结构臃肿，安装后突出设备本体，在现场布局的时候容易和周边设备产生干涉。这套集成式的结构把传感检测部分和转向驱动的安装端做了一体化设计，整体厚度控制在极小的范围内，不会额外占用过多的安装空间，对于紧凑布局的AGV车体、窄幅输送线来说，能有效节省安装空间，给其他部件留出更多的布局余量。

　　另外在结构强度方面，连接部位的壁厚做了针对性加强，应对转向过程中产生的冲击载荷不会出现变形，保证长期运行后传感位置的精度不会出现偏移。触发片采用了耐磨材质，和传感元件的非接触式设计不会产生接触磨损，使用寿命比接触式的限位结构长很多，减少后期的维护更换频率。在装配逻辑上，整个结构采用了模块化设计，不需要拆解转向驱动的核心部件就能完成传感模块的拆装，现场维护的时候不需要做复杂的对位调整，更换后快速就能恢复检测精度，减少设备停机维护的时间。
