带法兰1/4英寸六角内嵌螺母结构

　　在气动管路布设、小型传感设备装配、注塑件预埋加固这类日常工程场景里，六角嵌装螺母的出镜率一直不低，这次的1/4规格带法兰六角嵌件，就是针对薄壁件、非金属基材连接场景做的适配结构。很多刚接触结构设计的工程师容易把这类嵌件和普通外六角螺母混为一谈，实际上两者的安装逻辑、受力边界完全不同——普通六角螺母是靠端面压紧工件实现锁附，而这类嵌件是要预先埋入基材内部，靠自身结构和基材形成咬合，再通过内螺纹提供可拆卸的螺纹连接位点，解决非金属件、薄金属板无法直接攻丝、螺纹牙数不足导致连接滑牙的问题。

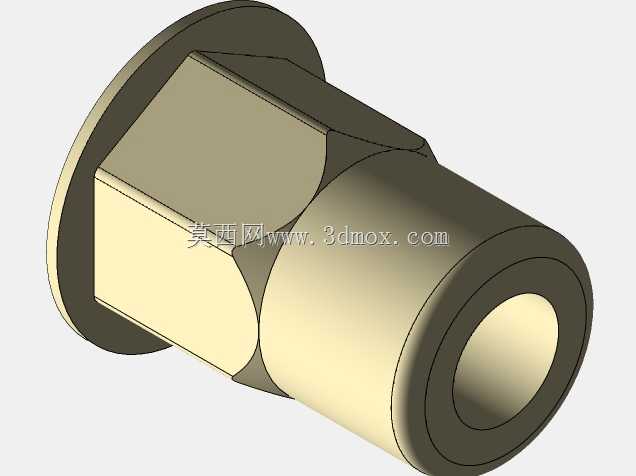

　　从结构设计逻辑来看，这款嵌件做了三段式的功能分区：最外侧的法兰盘是第一功能段，安装时法兰端面会完全贴合基材的预埋孔端面，一方面起到轴向定位作用，避免嵌件在压装或者注塑过程中过度沉入基材内部，另一方面法兰的大端面可以分散螺纹拧紧时的压应力，防止软质基材比如ABS塑料、亚克力、薄铝板在螺栓锁紧时出现局部压溃凹陷。中间的六角柱段是核心的抗扭转结构，很多光面圆柱嵌件在螺栓拧紧时，会跟着螺栓一起在预埋孔里打转，完全失去连接作用，而六角结构的六个平面可以和基材预埋的六角孔完全贴合，拧紧时扭矩通过六个侧面均匀传递到基材上，哪怕是反复拆装，也不会出现嵌件跟转的问题，这也是为什么传感设备外壳、气动控制盒这类需要频繁拆装维护的部件，优先选六角结构嵌件而不是光面滚花嵌件的原因。最内侧的圆柱段是导向与咬合段，压装时圆柱段先进入预制孔，起到导向找正的作用，圆柱外表面的光滑设计不会刮伤预制孔内壁，同时圆柱段的长度可以根据基材厚度做匹配，保证嵌件装入后和基材背面齐平，不会突出影响后续部件安装。

　　实际选型和安装时，需要特别注意几个尺寸边界：首先是内螺纹规格为1/4英寸，这里要注意区分管螺纹和普通紧固螺纹的差异，这款嵌件的内螺纹为统一螺纹，适配同规格的外螺纹紧固件，螺纹有效深度要满足螺栓拧入后至少有5个完整牙型啮合，才能保证连接强度达到设计要求，避免螺纹脱扣。法兰盘的外径比六角柱的对边尺寸大30%左右，这个比例是经过实际验证的，既不会因为法兰过大占用过多安装空间，也不会因为法兰过小导致压应力集中。六角柱的对边尺寸公差要严格控制在h7级别，和基材上的预制六角孔采用小过盈配合，过盈量控制在0.05-0.1mm之间，过盈量太大会导致压装时基材开裂，过盈量太小则嵌件容易在使用过程中松脱。圆柱段的外径比六角柱的对边尺寸小1mm左右，端部做了C0.5的倒角，压装时可以顺利导入预制孔，不会出现卡滞、切屑的问题。

　　从应用场景来看，这类嵌件的适用范围非常广：在小型压力传感器的外壳装配中，传感器外壳多为PBT注塑件，直接攻丝的话反复拆装几次螺纹就会滑牙，预先埋入这款六角嵌件后，外壳和安装支架的连接可以反复拆装几十次都不会失效；在气动回路的快插底座安装中，气管插拔时会产生持续的振动和拉脱力，嵌件的法兰结构可以承受轴向的拉脱力，六角结构可以承受插拔时的扭转力，保证底座不会从安装板上松脱；在3D打印的定制工装里，很多PLA、PETG材质的打印件无法直接攻丝承重，在打印时预埋这款嵌件，就可以实现打印件和标准紧固件的可靠连接，不用再担心螺纹滑牙的问题。

　　建模的时候要特别注意几个工艺细节：六角柱的棱边要做微小的圆角处理，不要做成尖锐直角，一方面压装时尖锐棱边会切削基材内壁产生碎屑，影响装配精度，另一方面尖锐棱边在热处理或者注塑冷却时容易出现应力集中，导致嵌件开裂。内螺纹的入口处要做倒角，方便螺栓导入，避免螺纹首牙被碰伤。法兰和六角柱的衔接处要做圆角过渡，减少应力集中，因为螺栓拧紧时这个位置是应力最大的区域，直角过渡很容易在反复受力后出现断裂。整个嵌件的材质一般选用黄铜或者304不锈钢，黄铜材质的嵌件压装阻力小，不容易生锈，适合普通工业场景，304不锈钢材质的嵌件强度更高，耐腐蚀性能更好，适合户外、有腐蚀性介质的使用场景。

　　很多工程师在做预埋设计时，容易忽略嵌件的安装深度要求，这款嵌件的总长度要比基材的厚度大0.1-0.2mm，压装后法兰端面和基材表面完全贴合，圆柱段的端面和基材背面齐平，既不会突出影响其他部件安装，也不会因为埋入过深导致螺纹有效长度不足。如果是采用注塑预埋的工艺，要在模具上做对应的定位柱，把嵌件套在定位柱上再合模注塑，保证嵌件的同轴度，避免注塑后内螺纹被塑料堵塞，或者嵌件出现偏斜导致螺栓无法拧入。在做受力校核时，要注意这类嵌件的失效形式主要有三种：一是六角结构和基材之间的扭转失效，也就是拧螺栓时嵌件跟转，这时候要核对六角柱和基材的接触面积是否满足扭矩传递要求；二是法兰处的压溃失效，也就是螺栓拧紧力过大导致法兰下方的基材被压碎，这时候要核算法兰端面的压应力是否小于基材的许用压应力；三是螺纹的剪切失效，也就是螺栓拉力过大导致内螺纹牙被剪断，这时候要保证螺纹啮合长度足够，一般来说螺纹啮合长度达到螺纹公称直径的1.2-1.5倍，就可以满足常规的连接强度要求。
