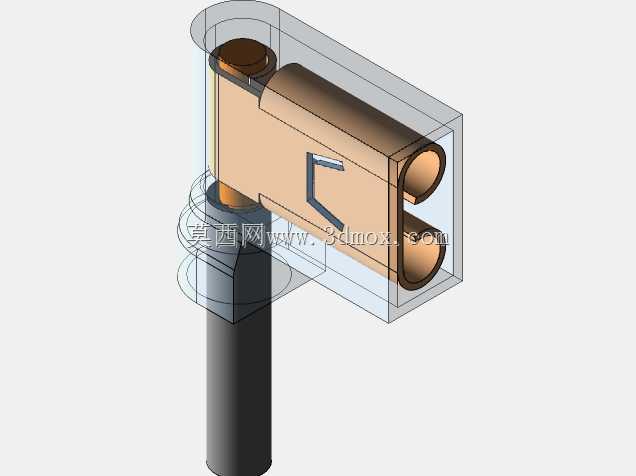

0.25规格母端旗形快速接线连接端子

　　保证接触电阻稳定在较低区间，避免长期通电使用过程中出现接触不良、接头发热的问题；端子尾部的压线区域设计有两个独立的压接位，靠近插接端的位置用于压接导线的金属线芯，保证导电连接的可靠性，靠近尾部的位置用于压接导线的绝缘外被，承担线束的抗拉拽载荷，避免布线过程中线束受拉时线芯从压接位脱出，提升接线后的抗振动、抗拉扯性能。从设计思路层面，这类端子的结构设计完全围绕小空间快速接线的需求展开，整体采用冲压成型的铜质基材作为导电主体，外部包裹的绝缘护套采用半透明工程塑料材质，既能够实现相邻端子之间的绝缘隔离，避免接线后不同电位的端子接触短路，也能让操作人员直观看到内部导线的压接状态，确认线芯是否完全插入压接区域、压接位置是否准确；在低压电气布线、小型传感器信号接线、消费类电子内部线束排布场景中，这类旗形母端快速连接端子是线束端接环节应用频次极高的基础连接件，区别于直插式接线端子，旗形结构的出线方向与插接方向呈90度垂直布局，能够大幅压缩接线后沿插接轴向的空间占用，尤其适合设备内部安装腔室深度受限、线束需要沿安装面平行走线的布线场景，比如小型工控传感器的尾部接线、PCB板载接线柱的端接、小型家电内部控制板的线束引出等场景，都能通过这类端子实现紧凑布线，避免线束弯折半径过小导致的线芯断裂、绝缘层破损问题。从功能特性来看，这类端子采用插接式快速连接结构，母端内部设置有弹性卡接结构，与对应规格的公端插片对接时，弹性结构会自动抱紧公端导电面，

　　护套与金属端子之间采用卡扣式固定结构，金属端子上冲压有定位卡点，护套对应位置设置有卡槽，装配后卡点卡入卡槽，避免插拔过程中金属端子从绝缘护套中脱出。从安装边界与尺寸适配来看，这款0.25规格的端子适配公端插片厚度为0.25mm，对应的适配导线截面积通常在0.2-0.5平方毫米区间，能够满足小功率信号传输、小电流供电回路的接线需求；端子整体插接方向的长度较短，旗形弯折后的出线方向与安装面平行，安装后端子最高点距离安装面的高度控制在极小范围内，不会与周边的结构件、其他电气元件产生干涉；压接操作不需要额外的焊接工序，只需要使用对应规格的压线钳，将剥好线头的导线插入端子尾部压接位，一次压接即可完成导线与端子的固定，

　　接线效率远高于螺丝锁紧式接线端子，适合大批量线束加工的生产场景。在实际选型应用过程中，需要注意端子的适配插片规格必须与对接公端完全匹配，不能混用不同厚度规格的插片与端子，否则会出现插接过松导致接触不良，或者插接过紧导致端子内部弹性结构塑性变形、失去抱紧力的问题；压接操作时需要根据导线的线径选择对应的压线钳口模，压接力度要控制在合适区间，既要保证线芯与金属端子紧密贴合，也不能压接力度过大导致线芯被压断、或者端子金属结构出现开裂；绝缘护套的耐温等级需要匹配应用场景的环境温度，在靠近发热元件的接线位置，需要选择耐温等级更高的护套材质，避免长期高温环境下护套老化脆裂，失去绝缘防护作用。这类端子的金属基材通常采用镀锡处理，

　　能够提升基材的抗氧化能力，在潮湿、有轻微腐蚀性气体的工业环境中，也能保证长期接触性能稳定，不会因为基材氧化导致接触电阻升高、接头发热的问题；端子插接端的导向口设计有扩口引导结构，对接公端插片时不需要完全精准对位，顺着导向口即可顺利插入，降低现场接线的操作难度，即使是没有太多接线经验的操作人员，也能快速完成对接操作，减少接线失误的概率。在三维建模过程中，这类端子的模型需要重点还原内部弹性卡接结构的尺寸、压接位的结构细节、绝缘护套的卡扣位置，因为这些结构直接决定了端子的装配适配性，在做设备布线仿真、线束干涉检查时，准确的模型尺寸能够帮助设计人员提前预判布线空间是否足够，避免实际装配时出现端子与周边结构干涉、无法顺利插接的问题；同时模型中金属端子与绝缘护套的装配关系也需要准确还原，方便在生成工程图时准确标注端子的安装尺寸、压接尺寸，给线束加工环节提供准确的尺寸参考。
