宏发HF116F-1单极大功率继电器结构设计

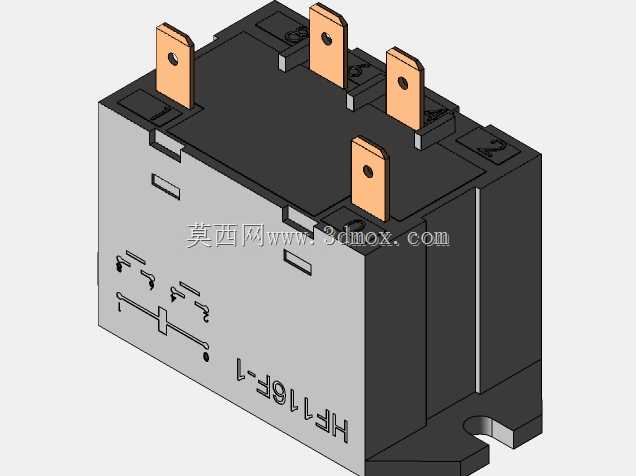

　　在工业自动化控制、配电回路切换、大功率负载通断的场景里，这类单极大功率继电器是很常见的低压控制元件，日常做设备电气布局、控制柜三维布线的时候，经常需要用到对应型号的精准三维模型来做干涉检查、安装位预留，避免实际装配时出现孔位对不上、周边安全间隙不足的问题。这款HF116F-1属于典型的大功率单极继电器，核心功能是通过小电流控制回路的信号输入，来驱动主触点完成大电流负载回路的通断，相比小型信号继电器，它的主触点载流能力更强，能够适配加热模块、电机驱动、大功率电源切换这类需要承载较高工作电流的工况，在工控柜、商用电器、配电终端设备里的应用占比很高。从结构设计来看，这款继电器采用了分体式的壳体结构，主体外壳为阻燃工程塑料材质，

　　既能够保证内部电磁机构、触点组件的绝缘防护，也能在触点分断产生电弧时起到阻燃隔弧的作用，外壳侧面直接模印了触点接线标识与极性标注，装配和接线时不需要额外查找说明书就能快速确认引脚定义，减少现场接线的出错概率。顶部伸出的四个铜质接线端子做了镀锡防氧化处理，每个端子上都预制了标准安装孔，既可以用螺丝直接压接导线，也能适配快插接线端子的安装需求，端子的排布间距做了严格的安全距离设计，满足低压电器的电气间隙要求，避免高电压工况下出现极间飞弧、击穿短路的问题。做三维建模的时候，这款继电器的安装边界需要重点关注几个维度：首先是主体的长宽高外形尺寸，要预留出壳体侧面散热的间隙，因为大功率继电器长时间带载工作时线圈和触点会产生一定热量，

　　周边不能紧贴其他发热元件或者封闭安装；其次是顶部接线端子的伸出高度，要算上接线后导线端子的压接高度，预留足够的接线操作空间，避免柜门关闭或者上盖装配时压到导线；底部的安装定位结构做了带安装孔的固定耳，建模时要准确还原安装孔的孔距、孔径以及安装面到壳体底部的高度差，方便在安装板上提前预制安装孔位，不用反复调整孔位。从功能特性上来说，这款单极继电器的内部电磁机构做了优化设计，触点采用了抗熔焊的合金材质，能够承受负载启动时的短时冲击电流，不会因为瞬间大电流导致触点熔焊粘连，提升长期工作的可靠性；外壳的拼接结构做了卡扣加密封槽的设计，能够阻挡日常工况下的灰尘、潮气进入内部，延长元件的使用寿命，适合在普通工业车间、

　　商用设备这类非极端恶劣的环境下使用。在做设备整体结构设计时，这类继电器的模型精度直接影响后续电气装配的效率，精准还原的三维模型可以提前模拟接线走向、预留操作空间，避免生产装配阶段才发现元件干涉、接线空间不足的问题，减少设计迭代的时间成本。另外建模时也还原了外壳表面的标识细节、端子的倒角以及安装位的圆角处理，和实物的外形特征完全匹配，不管是做设备的三维装配演示，还是做安装板的开孔定位，都能直接调用，不需要再二次测绘调整尺寸。
