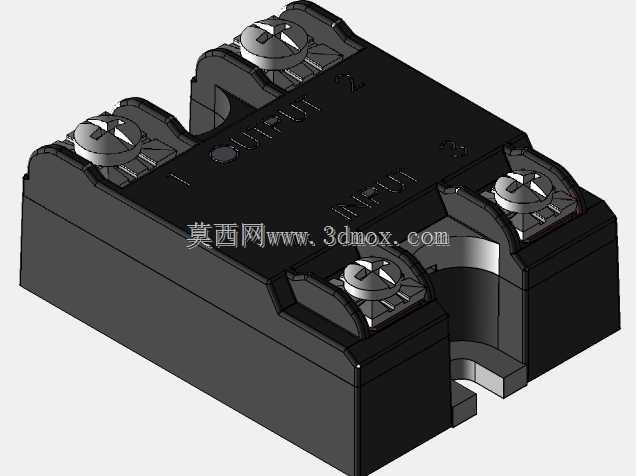

Cridom固态SSR继电器结构设计

　　在工业自动化控制回路、电力电子调控场景中，固态继电器是实现小信号控制大功率负载通断的核心无源/有源控制元件，这款Cridom SSR继电器的三维结构设计，完全围绕实际工控场景的安装、散热、接线可靠性需求展开。从实际应用场景来看，这类固态继电器常被部署在恒温加热设备控制回路、自动化生产线的电机启停控制、照明系统调光调控、充电桩功率切换单元中，相比传统电磁式继电器，它没有机械触点的磨损问题，开关动作速度可达微秒级，工作过程无机械弹跳、无触点拉弧，适配频繁通断的控制工况，同时在易燃易爆的工业环境中能大幅降低触点打火带来的安全隐患。

　　从产品功能特性来看，这款A2450H型号固态继电器采用直流控交流的典型架构，输入端适配常规工控直流控制信号，输出端可承载交流回路的大电流通断，本体结构采用阻燃级工程塑料外壳封装，内部功率元件与外壳之间预留了导热贴合面，实际安装时可直接贴合在铝制散热基板上，通过导热硅脂填充界面空隙，保证大电流工作时的热量能快速导出，避免功率元件结温过高导致的性能衰减或损坏。接线端采用大扭矩螺丝压接结构，接线端子的金属件采用镀锡铜材质，既保证导电性能，也能避免长期使用后的氧化锈蚀，每个接线端子旁都模压了清晰的输入输出标识，现场接线时无需额外对照说明书就能快速区分控制端与负载端，降低现场接线的错误率。

　　在设计思路上，这款模型完全还原了实物的装配逻辑，外壳的卡扣结构、内部功率模块的定位槽、接线端子的限位结构都做了精准复刻，建模时优先考虑了结构装配的干涉检查：比如螺丝拧入后的行程不会触碰到内部的功率元件，外壳合模后的缝隙控制在工业级防护要求的范围内，底部的安装孔位间距符合行业通用的固态继电器安装尺寸规范，可直接适配市面上标准的SSR散热座安装孔，无需额外做安装板的定制打孔。外形尺寸上，本体的宽度、高度、长度都匹配同电流等级固态继电器的通用尺寸边界，接线端的螺丝头部预留了足够的螺丝刀操作空间，现场接线时普通十字螺丝刀就能垂直操作，不会因为空间局促导致接线扭矩不足或者螺丝滑牙。

　　从安装边界来看，这款继电器的底部安装面为平面结构，两个安装孔采用沉头设计，安装时使用M4规格的沉头螺丝即可固定，安装后本体与散热面的贴合间隙不超过0.1mm，保证导热效率；本体上方的接线端子突出高度控制在合理范围，多台继电器并排安装时，相邻两台的接线操作不会互相干扰，输入输出端的电气间隙满足低压电气设备的安全规范，不同电位的带电部件之间的爬电距离符合工控设备的绝缘要求，即使在潮湿、多粉尘的工业环境中，也能避免极间打火、绝缘击穿的问题。建模过程中对所有的圆角、拔模斜度都做了还原，外壳的注塑拔模角度符合塑料件开模的工艺要求，不会出现无法脱模的结构问题，端子处的螺纹孔深度、螺丝的配合长度都经过实际校核，保证压接导线时的夹持力足够，即使设备运行过程中有持续振动，也不会出现导线松脱的情况。

　　对于结构设计从业者来说，这款模型可以直接用于电气控制柜的内部布局设计，在做柜内元件排布时，可以直接调用该模型核对安装空间、走线间隙，提前预判接线操作空间是否充足，散热风道是否会被其他元件遮挡；对于设备选型人员来说，通过三维模型可以直观核对安装尺寸是否适配现有设备的安装位，端子位置是否符合柜内走线的规划方向，避免选型后出现尺寸不匹配、安装干涉的问题。整个模型的结构细节完全对标量产实物，没有做简化失真的处理，外壳表面的标识凹槽、端子处的防滑纹路、底部的定位凸台都有完整呈现，能满足虚拟装配、工程出图、布局仿真的使用需求。
