车载12V直流控制继电器结构设计

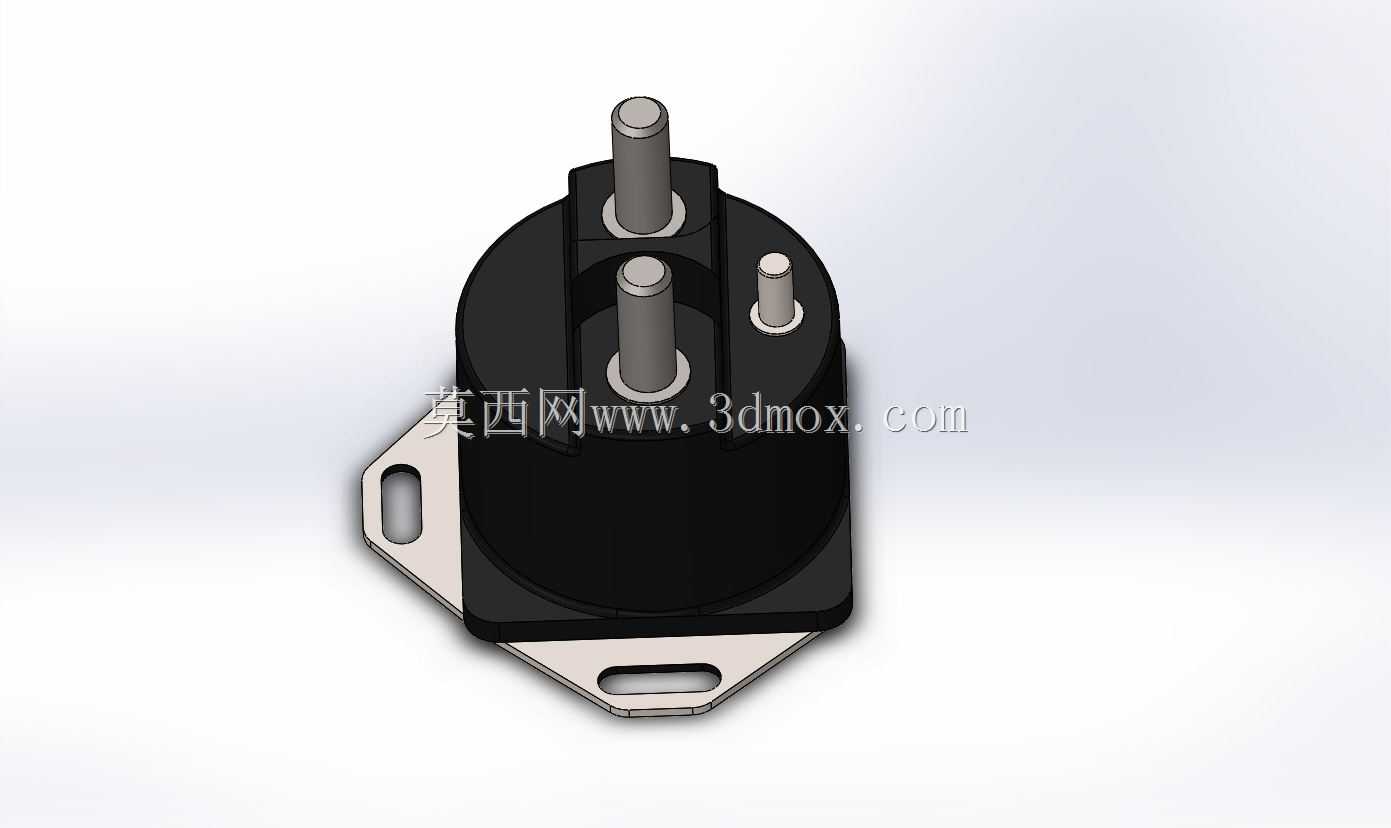

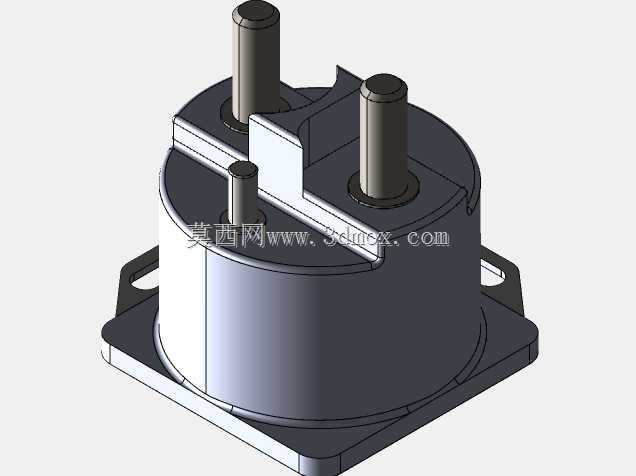

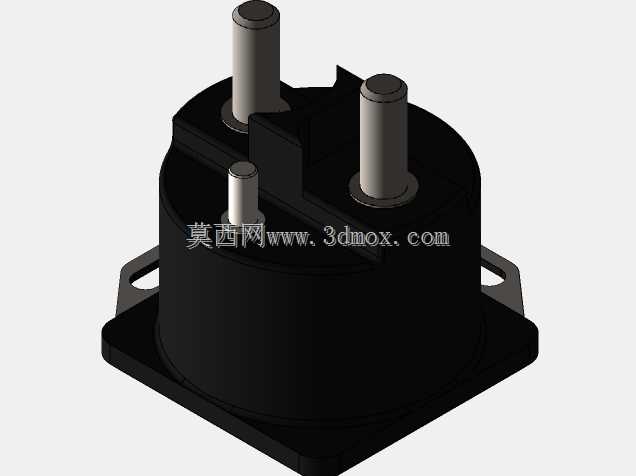

　　在商用车与乘用车的低压电气回路设计中，12V制式继电器是承担小电流控制大电流通断的核心执行部件，常见于车灯控制回路、启动机辅助回路、冷却风扇供电回路、车窗升降驱动回路等场景，能够避免控制开关直接通过大电流造成触点烧蚀，同时缩短大电流线束的敷设长度，降低整车线束的重量与压降损耗。这款继电器的整体结构采用圆柱主体搭配底部法兰安装的布局，主体外壳采用绝缘耐温的工程塑料材质，能够隔绝接线端子与车体金属结构的意外导通，同时耐受发动机舱内-40℃到125℃的宽温工作环境，避免长期高温环境下壳体开裂、绝缘性能下降的问题。顶部伸出的三个接线柱分别对应线圈控制端与主回路触点端，接线柱采用铜基镀镍材质，既保证导电性能，又能抵御潮湿、

　　盐雾环境下的氧化锈蚀，接线柱的根部做了凸台加强结构，避免线束插接或拧紧紧固件时造成接线柱根部断裂，提升接线部位的机械强度。底部的安装法兰采用镀锌钢板冲压成型，法兰上开设两个长圆形安装孔，长圆孔的设计能够补偿安装支架的加工公差，降低安装时的对位难度，安装孔的边缘做了翻边处理，提升法兰局部的刚性，避免螺栓紧固时法兰变形造成继电器安装松动。从设计思路上看，这款继电器没有采用额外的密封防水结构，属于舱内安装型部件，适配驾驶舱内、仪表台后方等非直接淋水的安装位置，主体内部的电磁线圈、衔铁、触点组件都被外壳完全包覆，能够阻挡日常使用中的灰尘侵入，减少触点积碳造成的接触不良问题。在安装边界上，

　　主体圆柱部分的外径控制在适配常规继电器安装座的尺寸范围内，顶部接线柱的伸出长度预留了接线端子的压接与紧固空间，不会出现接线后端子与周边部件干涉的问题，法兰安装面到主体顶部的总高度符合主流车载继电器的安装空间要求，能够直接替换同规格的通用型12V继电器，无需重新设计安装支架。在功能特性上，这款继电器的线圈额定电压匹配车载12V直流供电系统，吸合电压控制在9V以内，释放电压在3V以上，能够避免车辆启动时蓄电池电压跌落造成继电器误释放，也能避免线圈两端残留电压造成触点无法可靠断开，主触点的载流能力适配常规车载用电设备的电流需求，触点采用银合金材质，具备一定的抗电弧烧蚀能力，能够满足上万次通断动作的使用寿命要求。结构建模过程中，

　　对接线柱与外壳的配合部位做了过盈配合的公差设计，保证接线柱不会受外力拉扯出现松脱，法兰与主体外壳的连接部位做了卡扣加粘接的结构设计，既方便生产时的装配，又能保证长期振动环境下连接结构不会松脱，整体结构没有多余的复杂特征，零件数量少，装配工序简单，适合批量生产制造。在实际选型使用时，需要根据所控制回路的持续工作电流匹配对应触点容量的型号，安装时需要保证法兰面与安装支架贴合紧密，螺栓紧固力矩控制在合理范围，避免力矩过大造成法兰变形或者外壳开裂，接线时需要区分线圈端子与主触点端子，避免接线错误造成继电器功能失效，接线完成后需要在接线部位套设绝缘护套，避免相邻端子之间出现短路风险。
