6英寸带安装板刚性工业脚轮结构设计

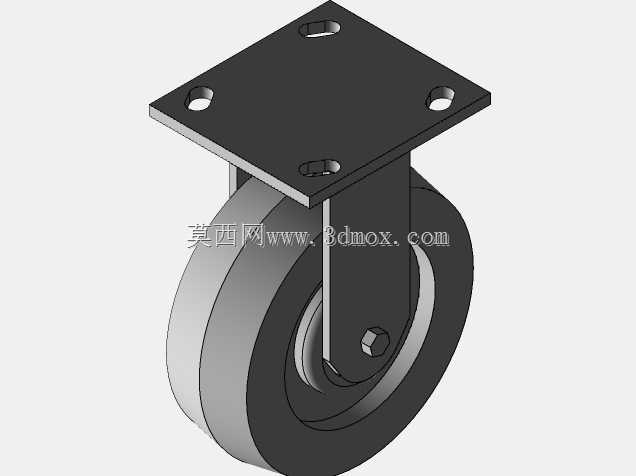

　　在车间重型工装台、仓储物流周转架、固定式工业设备移动基座的设计选型中，刚性脚轮是承担定向移动与静态承重的核心支撑部件，这款6英寸规格的带安装板刚性脚轮，正是针对中重载场景下的定向移动需求开发的结构件。不同于万向脚轮需要兼顾转向灵活性的结构设计，这款刚性脚轮的支架采用一体式折弯成型的厚钢板结构，轮架与顶部安装板直接焊接固定，没有转向回转结构，整体抗侧向冲击的能力更强，在设备沿直线长距离推移的场景下，不会出现万向轮常见的转向摆头、行进轨迹偏移的问题，尤其适合需要沿固定导轨或直线通道移动的重型设备配套使用。从安装边界来看，顶部的方形安装板开有四个对称分布的沉头安装孔，安装时可以直接通过螺栓与设备底部的安装框架锁紧，不需要额外加工转接支架，

　　沉头孔的设计可以让螺栓头完全没入安装板平面，不会出现螺栓凸起干涉设备底板贴合的问题，安装板的平面度公差控制在0.2mm以内，锁紧后可以保证轮架与设备底面完全贴合，避免长期承重后出现连接螺栓受剪切力断裂的隐患。轮体部分采用6英寸直径的宽面设计，轮面材质为高硬度耐磨聚氨酯，内部包裹铸铁轮芯，相比纯尼龙轮体，聚氨酯材质的轮面在车间环氧地坪、水泥地面上滚动时的噪音更低，同时不会刮伤地面涂层，铸铁轮芯则可以保证轮体在重载下不会出现径向变形，滚动阻力始终保持稳定。轮体与轮架之间采用双排滚珠轴承配合实心轮轴的连接结构，轮轴端部通过锁紧螺母与防松垫片固定，长期承受交变载荷时不会出现轮轴窜动的问题，轮架两侧的支撑板与轮体侧面预留有0.5mm的间隙，

　　既可以避免轮体转动时与支架发生摩擦卡滞，也能阻挡大部分车间内的铁屑、灰尘进入轴承间隙，延长轴承的维护周期。在实际设备配套的场景中，这类刚性脚轮通常会与同规格的万向带刹车脚轮搭配使用，比如在重型工具柜的底部，两个定向脚轮安装在柜体推移方向的后侧，两个万向带刹车脚轮安装在前侧，推移时可以保证行进方向稳定，停靠时踩下刹车即可完全锁定柜体位置，不会出现滑移。设计这款脚轮的三维结构时，需要重点关注几个受力位置的强度校核：首先是安装板与轮架的焊接位置，需要按照额定承重的1.5倍做静力学仿真，避免焊缝位置在冲击载荷下开裂；其次是轮轴的剪切强度校核，要考虑设备越过地面小台阶时的瞬时冲击载荷，轮轴的直径需要满足剪切应力的安全系数要求；

　　另外轮体的宽度设计需要匹配地面的承压能力，在软质地面上使用时，过窄的轮体会导致压强大，容易在地面留下压痕，这款6英寸脚轮的轮面宽度达到50mm，单位面积的接地压力控制在合理范围内，适配绝大多数工业车间的地面条件。从结构细节来看，轮架的折弯位置做了圆角过渡处理，没有尖锐的直角棱边，一方面可以避免应力集中导致支架开裂，另一方面也能防止安装和使用过程中划伤操作人员。安装板的四个角做了倒角处理，与设备底板安装时不会因为边角毛刺影响贴合度。轮体的两侧设计有防尘盖，可以阻挡大部分粉尘进入轴承内部，在普通车间环境下使用时，不需要频繁拆解加注润滑脂，降低了后期维护的工作量。在做三维建模的过程中，需要严格控制各个配合件的公差：轮轴与轴承内孔采用过渡配合，轴承外圆与轮芯内孔采用过盈配合，安装板的孔位公差控制在±0.1mm以内，保证用户在拿到模型做配套设计时，可以直接调用孔位数据做设备底板的开孔设计，不需要二次调整尺寸。这类刚性脚轮的适用场景非常广泛，除了常见的工业设备、仓储货架之外，在重型物流台车、固定式焊接工作台、生产线旁的物料周转架上都有大量应用，因为没有转向结构，整体结构的故障率远低于万向脚轮，在不需要频繁转向的重载移动场景下，选用这类刚性脚轮可以大幅降低后期的配件更换成本。
