2.5寸方形安装板重载无断裂旋转脚轮

　　在各类工业设备、工装夹具、移动工作台、轻型仓储货架以及仪器仪表推车的移动结构设计中，脚轮作为直接接触地面、承担整机载荷同时实现灵活转向的核心零部件，其结构可靠性直接决定了设备移动过程的顺畅度与长期使用的稳定性。这款2.5英寸规格的旋转脚轮，在结构设计阶段就针对常规小尺寸脚轮容易出现的支架断裂、转向卡顿、轮体磨损过快等常见失效问题做了针对性优化，首先从安装结构来看，采用方形四孔安装板作为设备连接端，安装板上的四个安装孔位对称分布，孔位间距匹配行业通用的小尺寸脚轮安装标准，设计选型时无需额外改动设备底部的安装孔位布局，可直接替换同规格的常规脚轮，安装板采用加厚钢板冲压成型后做表面发黑防锈处理，既保证了安装面与设备底部的贴合度，

　　避免安装后出现脚轮歪斜的问题，也能在潮湿、多粉尘的车间环境下长期使用不出现锈蚀剥落的情况。转向结构部分，采用双层滚珠滚道的旋转支承结构，不同于普通单滚珠道小脚轮容易在偏载情况下出现滚道变形、转向卡滞的问题，双层滚道可以将上部传递来的垂直载荷均匀分散到整个旋转支承面上，即使设备出现局部偏载，比如推车单侧放置重物时，转向结构依然可以保持灵活转动，不会出现转向卡死需要人工撬动的情况，滚道内部填充有长效润滑脂，长期使用无需频繁加注润滑油，减少后期维护工作量。轮架部分采用一体冲压成型的钢质支架，支架与轮体连接的轴孔处做了翻边强化处理，避免轮轴长期受力后出现轴孔开裂、支架变形的问题，也就是设计中提到的无断裂特性，

　　针对小尺寸脚轮常见的支架根部断裂问题，在支架与旋转支承连接的位置做了圆弧过渡加强筋，消除了直角连接处的应力集中点，即使脚轮受到瞬间冲击载荷，比如设备推过地面接缝、小高度台阶时，支架也不会出现断裂失效的情况。轮体部分采用高强度改性尼龙材质一体注塑成型，轮面为微弧面设计，接触地面时的压强分布更均匀，滚动过程中不会对环氧地坪、PVC地坪、实木地面造成压痕或划伤，轮体内部镶嵌有自润滑轴承，与轮轴配合时转动阻力小，推动设备时不会出现异响，轮体的宽度经过优化，在2.5英寸轮径的尺寸限制下，尽可能增加了轮体与地面的接触面积，单轮额定载荷可以满足轻型工业设备、仪器推车的承载需求，不会出现轮体受压变形导致滚动阻力陡增的问题。在实际选型应用中，

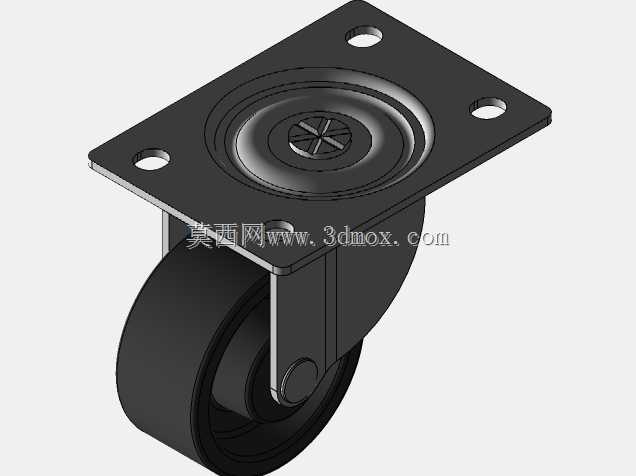

　　这类脚轮通常四个为一组使用，其中两个可以搭配带刹车结构的同系列脚轮，实现设备移动到位后的位置固定，安装时需要注意安装板与设备底部的连接面要保持平整，连接螺栓要加装防松垫圈，避免设备长期移动震动后螺栓松动导致脚轮脱落；在地面平整度较差的车间环境使用时，要注意定期清理缠绕在轮轴与支架缝隙处的铁屑、包装带等杂物，避免杂物卡入轮体导致转动受阻。从三维建模的角度来看，这款脚轮的模型还原了实际产品的所有装配关系，安装板的孔位尺寸、轮体的回转半径、转向结构的旋转边界都按照实际产品1:1建模，在做设备整体装配时，可以直接调用该模型进行底部移动结构的干涉检查，确认脚轮安装后设备底部的离地间隙是否满足设计要求，转向时轮体与设备底部的结构件是否存在碰撞，同时也可以根据模型的安装孔位尺寸直接输出设备底板的安装孔加工图纸，减少设计过程中的重复建模工作量，提升整体设计效率。不同于市面上很多简化建模的脚轮模型，这个模型还原了轮体与支架之间的装配间隙、旋转滚道的结构细节，在做设备运动仿真时，可以更真实地模拟脚轮转向、滚动时的运动状态，帮助设计人员提前发现移动结构设计中存在的问题，避免实际加工装配后才发现干涉、卡滞等问题，减少设计迭代的成本。
