2.5英寸带刹车平板式万向旋转脚轮

　　在各类工业移动设备、轻型工作台、物料周转车、仪器仪表移动架的结构设计中，脚轮作为直接接触地面的行走支撑部件，其选型合理性直接决定了设备移动的顺畅度、停放稳定性以及长期使用的可靠性。这款2.5英寸规格的带刹车旋转脚轮，是针对中小载荷移动场景开发的通用支撑行走部件，适配的应用场景覆盖了车间轻型工具车、实验室仪器移动台、小型货架转运架、商用展示移动柜等多种需要短距离移位、到位后需要固定位置的使用需求。

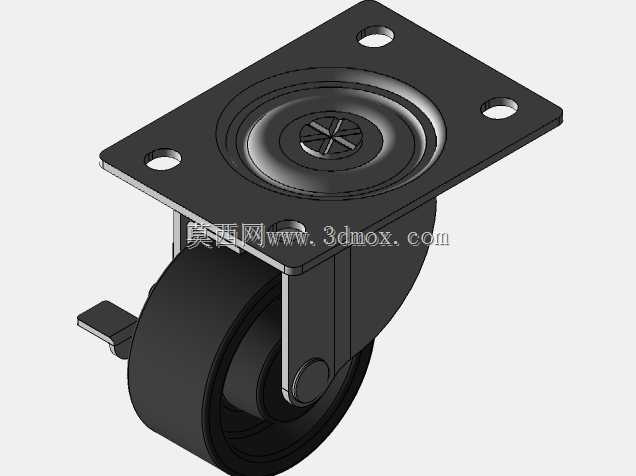

　　从功能特性来看，这款脚轮采用顶部平板安装的结构形式，安装板为方形带四个安装孔的设计，相比丝杆安装的脚轮，平板安装的接触面积更大，受力分布更均匀，在承受偏载或者设备频繁推拉的工况下，安装连接处的应力集中更小，不容易出现安装位变形、连接松动的问题。旋转回转部分采用了双排滚珠的回转支承结构，在转向时可以保证360度无死角旋转，推拉转向时的阻力更小，即使在设备满载的情况下，也不需要施加过大的外力就能完成转向操作，不会出现转向卡顿、回转阻滞的问题，适配地面平整的车间、实验室、写字楼等室内使用场景。

　　附带的刹车结构是这款脚轮的核心功能部件，刹车拨杆位于脚轮支架侧方，采用脚踏式触发设计，操作人员不需要弯腰用手操作，只需要用脚尖踩下拨杆，就能同时锁定滚轮的转动和支架的回转，踩下刹车后，脚轮既不能沿行进方向滚动，也不能绕安装板中心旋转，能够保证设备停放在有轻微坡度的地面、或者受到外力碰撞时不会出现移位，避免设备滑动带来的碰撞风险、仪器移位精度偏差问题；需要解除刹车时，只需要用脚尖向上挑动拨杆就能解锁，操作便捷，符合人机工程学的操作逻辑。滚轮部分采用硬质耐磨的尼龙材质，轮面为微弧面设计，接触地面的面积适中，滚动阻力小，同时不会像软质橡胶轮那样在环氧地坪、瓷砖地面上留下轮印，也不容易缠绕地面的线头、铁屑等杂物，长期使用的磨损量小，维护成本低。

　　从设计思路上，这款脚轮在建模时充分考虑了实际安装的边界条件，安装板的四个安装孔采用对称分布设计，孔位间距符合通用轻型脚轮的安装尺寸规范，设计人员在选型时不需要额外改动设备底部的安装孔位，可以直接替换同规格的其他脚轮，通用性较强。支架部分采用加厚钢板冲压成型，表面做发黑防锈处理，滚轮两侧的支架侧板通过铆接结构连接，滚轮中心的销轴采用过盈配合压装，没有多余的外露紧固件，整体结构紧凑，没有突出的尖锐棱角，避免在使用过程中剐蹭操作人员的裤腿或者磕碰周边物件。

　　在外形尺寸与安装边界方面，这款脚轮的安装板边长为标准的轻型脚轮安装尺寸，安装孔的孔径适配M6规格的安装螺栓，设计人员在做设备底部结构设计时，只需要在底部安装梁或者安装板上预留对应位置的通孔，不需要额外做沉孔或者焊接螺母的特殊处理，安装时从上方穿入螺栓拧紧即可完成固定。脚轮的整体安装高度适配大多数轻型移动设备的底部离地间隙要求，不会因为脚轮高度过高导致设备整体重心偏高，也不会因为高度过低导致设备底部距离地面过近，在过地面接缝、小高度门槛时出现底部剐蹭的问题。滚轮直径为2.5英寸，也就是63.5毫米，这个尺寸的滚轮在保证足够越障能力的同时，整体结构不会过大，不会占用设备底部过多的安装空间，对于底部空间紧凑的小型仪器、工具柜来说适配性更好。

　　在实际选型使用时，需要注意单轮的额定载荷匹配，这款脚轮适配单轮载荷50公斤以内的使用场景，四个脚轮配套使用时，整体设备的总重量建议控制在150公斤以内，预留足够的安全系数，避免长期过载使用导致支架变形、滚轮磨损加快、回转结构损坏的问题。同时在安装时要保证四个脚轮的安装面处于同一平面，避免出现个别脚轮悬空、受力不均的情况，保证每个脚轮都能均匀承受设备重量，延长脚轮的整体使用寿命。在日常维护方面，只需要定期清理滚轮缠绕的杂物，在回转支承位置少量涂抹润滑脂，就能保证脚轮长期顺畅使用，不需要复杂的维护操作。
