微型无人机便携收纳防护支架盒结构

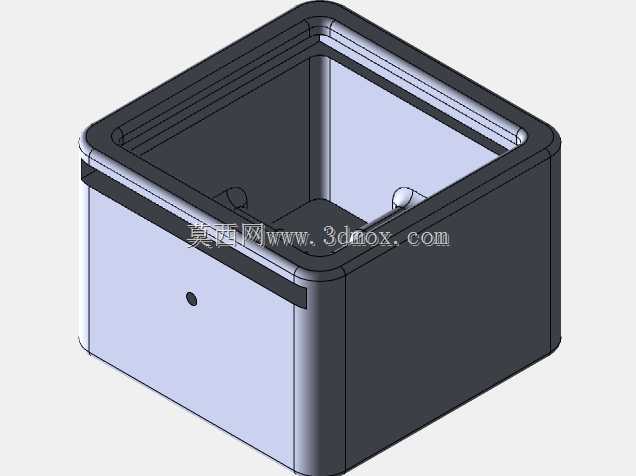

　　日常开展微型无人机外场作业、青少年航模科普活动时，零散的微型无人机机身、配套小配件很容易在背包携带过程中出现磕碰刮损，尤其是微型无人机的轻量化机架、外露的桨座部位，一旦受挤压变形，会直接影响飞行动平衡，甚至导致起飞后出现偏航、射桨等安全隐患，这类微型无人机收纳防护结构的设计，核心就是解决便携携带过程中的防护与快速取用需求。这款收纳支架盒采用一体化盒体结构设计，整体为方正的小型盒状构型，没有多余的外凸结构，能够顺畅塞入日常通勤背包、航模收纳包的侧袋或隔层中，不会因为异形结构占用额外的收纳空间。盒体顶部预留了适配1/8英寸聚碳酸酯材质小盖的安装开口，这个开口的尺寸公差控制在0.1mm以内，既能够保证小盖安装后不会出现松脱晃动，

　　也能让使用者单手就能完成开盖、合盖操作，在外场作业需要快速取出无人机时，不需要额外借助工具就能开启盒体。盒体前部设计的插销安装孔，是整个结构的核心锁紧定位结构，插销孔的轴线与盒盖的滑动方向垂直，当盒盖滑动到位后，插入配套的插销就能完全锁止盒盖，哪怕收纳盒从1米左右的高度意外跌落，盒盖也不会因为冲击自行弹开，避免内部的无人机从盒中甩出受损。从结构强度设计角度考虑，盒体的壁厚采用渐变式设计，盒体边角位置的壁厚比平面区域厚0.8mm，因为日常携带过程中，边角位置是最容易发生磕碰、受冲击的部位，加厚的边角能够在跌落时吸收大部分冲击能量，而平面区域保持较薄的壁厚，能够在保证整体结构强度的前提下，尽可能降低盒体自身的重量，

　　不会给外场携带增加额外的负重。盒体内部的型腔完全贴合微型无人机的外轮廓，在无人机机架、桨座对应的位置预留了0.5mm的避让间隙，既不会因为间隙过大导致无人机在盒内晃动碰撞，也不会因为间隙过小出现卡滞，取放无人机时不需要刻意调整角度就能顺畅放入或取出。这款收纳盒同时兼顾了支架功能，当需要在桌面开展无人机调试、参数校准作业时，可以将盒体翻转作为临时支撑座，盒体底部的平面度控制在0.2mm以内，放置在平整桌面上不会出现晃动，能够为无人机调试提供稳定的支撑平台，不需要额外携带专用的调试支架。针对3D打印加工的工艺特性，整个结构没有设计大跨度的悬空结构，所有的转角位置都做了R1.5mm的圆角过渡，既能够避免3D打印过程中出现翘曲变形，

　　也能去除尖锐的边角，防止日常取放时划伤手部。盒盖与盒体的配合采用滑动式导轨结构，导轨的配合间隙控制在0.2mm，滑动过程顺畅无卡滞，长期反复开合也不会出现磨损松旷的问题。在实际外场使用场景中，这款收纳支架盒能够适配手掌大小的微型无人机，除了容纳无人机本体之外，型腔内部预留的微小富余空间还可以放置备用的微型螺旋桨、小规格内六角扳手等配套小工具，不需要额外准备零散的零件收纳袋，所有作业相关的小物件都可以整合在一个小盒内，大幅提升外场作业的准备效率，也避免了零散小零件丢失的问题。针对不同使用场景的需求，盒体的外侧没有设计多余的挂耳、凸起结构，如果需要挂载在背包外侧，使用者可以自行在盒体侧面的预留平面位置粘贴魔术贴或者加装挂扣，不会破坏盒体本身的结构完整性。从安装边界来看，整个盒体的最大外轮廓尺寸控制在成年人手掌可完全握持的范围内，放置在背包内时不会和充电宝、钥匙等日常物品发生干涉，哪怕背包内物品摆放比较杂乱，盒体的封闭结构也能完全阻隔外界的灰尘、碎屑接触到无人机的精密传感器部位，避免传感器进灰影响飞行检测精度。
