压缩空气膨胀做功动力装置结构

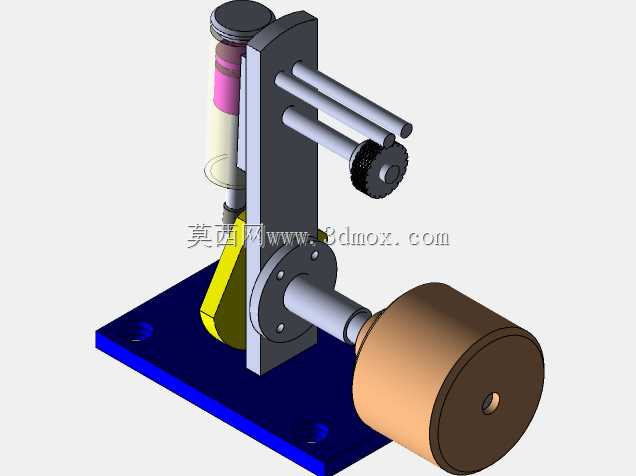

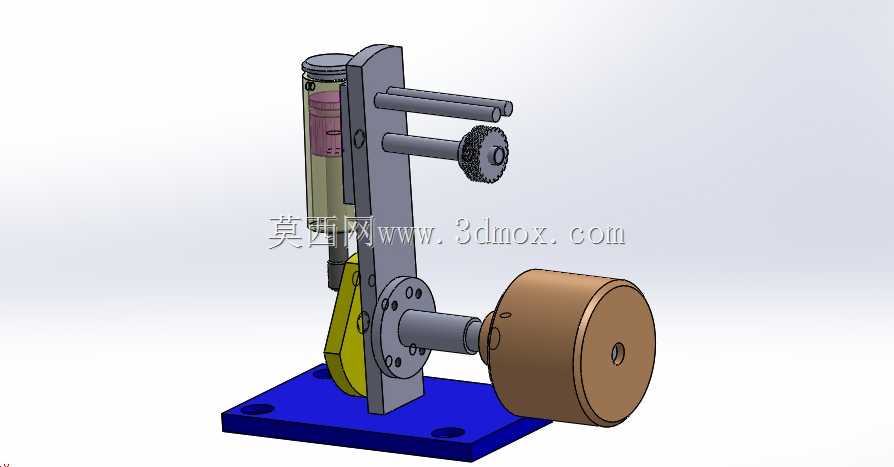

　　这套动力装置的核心原理是利用压缩空气膨胀释放的内能转化为旋转机械功，在小型教学演示台架、低压气动动力输出单元、实验室原理验证场景中有着较为广泛的应用，不少职业院校的机械原理课程会采用同结构的台架来讲解曲柄连杆机构的运动转换逻辑，部分小型低压气动工具的动力端也会参考这类结构做轻量化适配。从实际功能来看，装置左侧的立式缸筒是压缩空气的膨胀做功腔，压缩空气进入缸体后推动内部活塞做上下往复直线运动，活塞下端连接的曲柄连杆组件会把直线运动转换为曲轴的旋转运动，曲轴端部安装的大直径飞轮依靠自身转动惯量储存动能，抵消曲柄连杆机构过上下止点时的运动死点问题，保证输出轴转动的连续性和平顺性，最终从曲轴端输出可利用的旋转扭矩。设计这套结构的时候，

　　首先要考虑的是运动部件的干涉校验，立式机架作为整个装置的承载基体，既要承担缸筒的竖直方向安装定位，还要为曲轴提供水平方向的旋转支撑，所以机架上的缸筒安装孔、曲轴轴承位需要保证严格的位置度公差，避免活塞运动时出现偏磨、曲轴转动卡滞的问题。缸筒内部的活塞密封槽尺寸要和密封件的线径匹配，保证压缩空气膨胀过程中不会出现过量内泄，不然会直接降低装置的能量转换效率。曲柄部分的偏心距直接决定了活塞的行程长度，设计时需要结合缸筒的有效长度做匹配，避免活塞运动到上止点时撞击缸盖、运动到下止点时脱出缸筒的风险。曲轴的轴径设计要考虑扭矩传递时的剪切强度，尤其是曲柄和主轴连接的过渡位置，需要做圆角处理减少应力集中，避免长时间运转出现疲劳断裂。安装边界方面，

　　整套装置通过底部蓝色安装板的四个沉孔做固定，安装板的平面度需要保证在合理公差范围内，避免固定后机架出现形变导致曲轴、缸筒的同轴度超差；整个装置的横向安装空间需要预留出飞轮直径1.2倍以上的操作距离，避免飞轮转动时和周边设备发生剐蹭，竖直方向要预留出缸筒顶部进气接头的管路安装空间，方便压缩空气管路的接驳。从结构细节来看，机架上部伸出的两个水平轴是用来安装调节机构的，带滚花的调节轮可以手动调整配气机构的开合时机，适配不同进气压力下的做功节奏，保证压缩空气的膨胀过程和活塞运动位置精准匹配，减少无功耗气。这类气动膨胀做功装置和传统内燃机相比，没有燃油燃烧的高温高压工况，对零部件的耐热性要求更低，结构可以做的更加紧凑，

　　运转时的震动和噪音也更小，适合在对防爆、洁净度有要求的车间环境内做小功率动力输出，不过设计时需要额外考虑排气路径的导向，避免做功后的压缩空气直接直吹周边工件或者操作人员。建模过程中需要重点做运动仿真验证，把活塞、连杆、曲轴、飞轮的装配约束设置准确，模拟整个运动循环里各部件的位置变化，检查连杆摆动时会不会和机架侧壁发生碰撞，飞轮转动时会不会和安装板产生干涉，同时可以通过运动仿真算出曲轴的输出扭矩曲线，验证飞轮惯量的匹配是否合理，避免出现转速波动过大的问题。另外，缸筒的透明视窗设计是为了方便观察活塞的运动状态，在教学演示场景下可以让观察者直观看到往复运动和旋转运动的转换过程，实际工业应用场景中可以把透明视窗替换成金属缸壁，提升结构的耐压等级。
