Pirana巴哈越野钢管车架三维设计

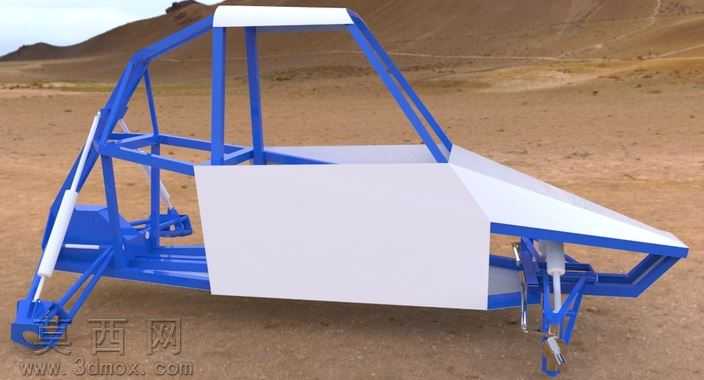

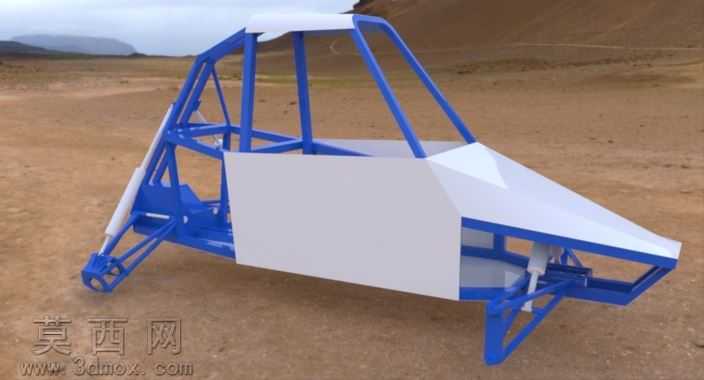

该作品为巴哈越野赛事取向的开放式钢管车架设计，整体采用空间管阵式结构布局，建模阶段以越野场景的高强度抗扭、抗冲击需求为核心设计逻辑，通过三维建模软件完成整车骨架的空间走线规划，精准定义每一段管材的弯折角度、连接点位与空间姿态，确保车架在承受飞跳落地冲击、非铺装路面持续颠簸载荷时，能够将应力均匀分散到整个管架结构，避免局部应力集中引发的结构失效。模型还原了车架的核心结构分区：前部为前悬安装与转向机构预留了标准化安装点位，可适配双叉臂式独立越野悬架的安装需求，预留的转向机固定位、减震器安装座位置经过空间校核，不会出现运动干涉；中部为驾驶舱区域，管架围绕乘员舱搭建出完整的防滚笼结构，侧边防撞管、顶部防滚管、前部防火墙支撑管形成闭合的防护结构，同时预留了座椅安装、安全带固定点、操控机构布置的充足空间；后部为动力总成与后悬安装区域，管架结构做了局部加强设计，可承受动力输出的扭矩载荷与后悬的冲击载荷。外观覆盖件采用简约的轻量化设计，前部为楔形整流护板，侧面为平整的侧护板，既可以阻挡行驶中飞溅的泥沙石块，又不会增加过多的整车重量，覆盖件与管架的连接点位在模型中做了明确的预留，方便后续的装配设计。渲染阶段采用荒漠越野场景作为展示背景，给金属管材赋予了高饱和度的蓝色金属漆材质，还原钢管车架的金属质感与漆面光泽，覆盖件采用哑光白色工程塑料材质，和蓝色管架形成鲜明的视觉对比，清晰展现车架的结构层次与空间布局。整个设计遵循巴哈越野车的设计逻辑，在保证结构强度的前提下尽可能优化管材排布，去除冗余结构实现轻量化，为后续的整车总布置、零部件装配提供了精准的三维数模基础，可作为越野管架车设计、巴哈赛车研发的参考结构方案。
